CR-M125DC4L ABB | Relais de commande industriel compact avec LED
Manufacturer: ABB
-
Part Number: CR-M125DC4L 1SVR405613R8300
Condition：New with Original Package
Product Type: Relais de contrôle industriel compact avec LED
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

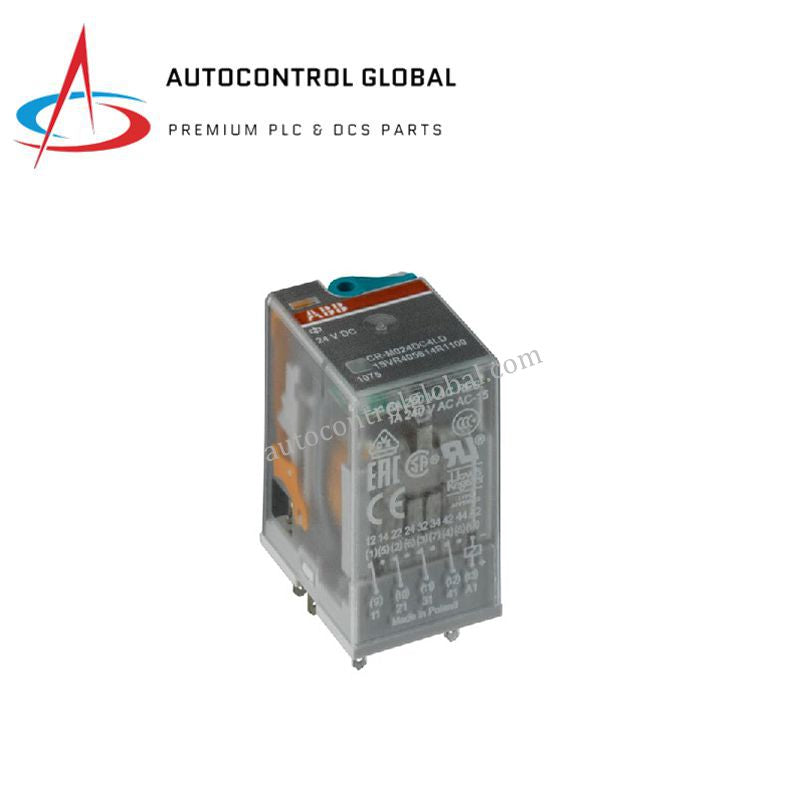

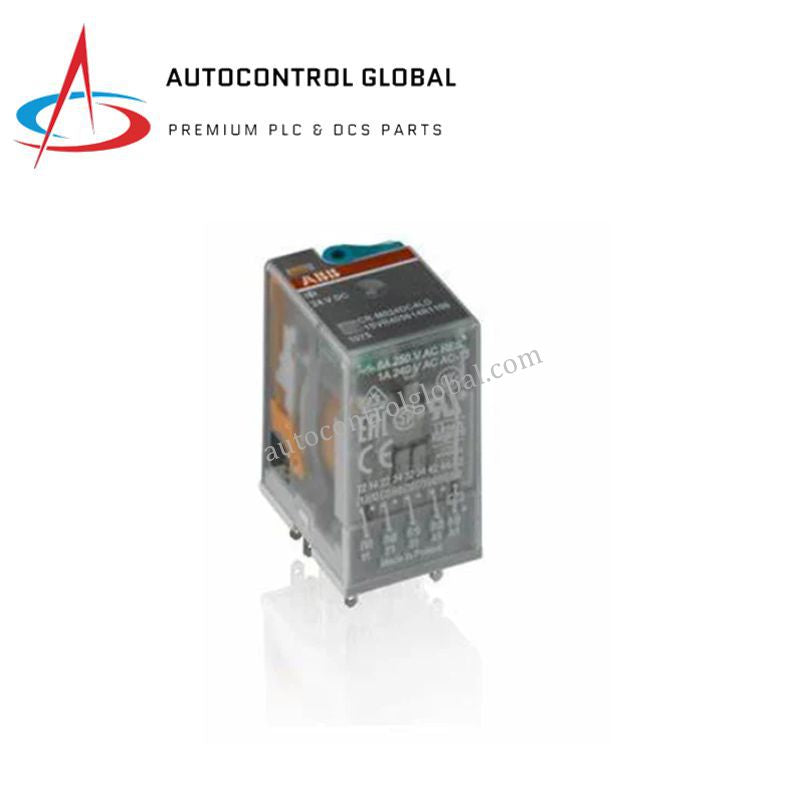

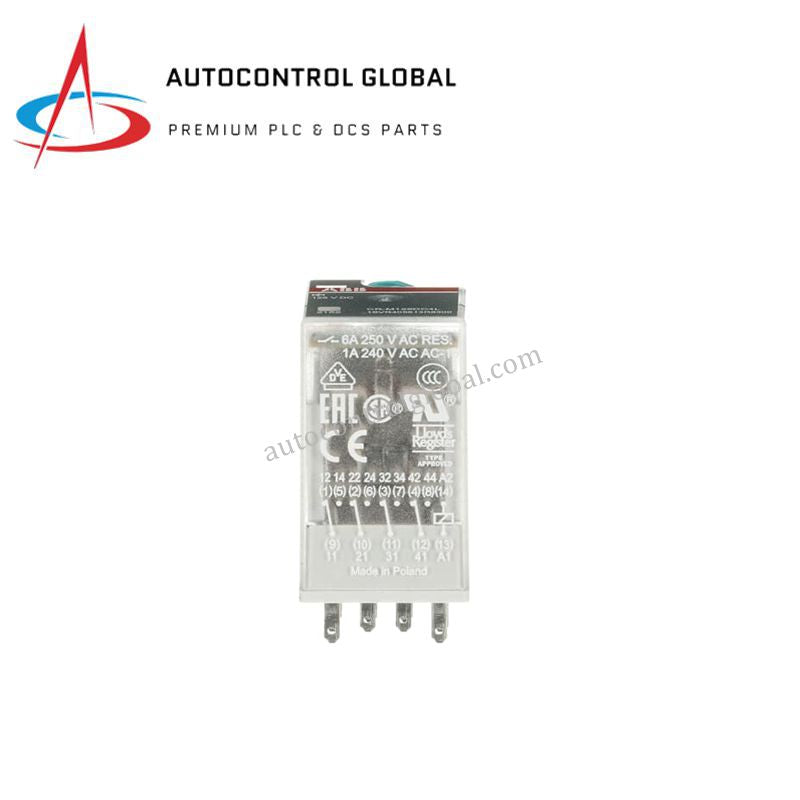

Relais d'interface enfichable ABB CR-M125DC4L
Présentation
Le ABB CR-M125DC4L est un relais d'interface enfichable conçu pour les applications d'automatisation industrielle et de contrôle.
Il fonctionne avec une tension de commande de 125 V DC et dispose de 4 contacts inverseurs (4C/O) évalués à 250 V / 6 A, permettant la commutation simultanée de plusieurs circuits.
Ce relais se branche sur une prise CR-M, facilitant une installation rapide et un montage sur rail DIN.
Un indicateur LED intégré fournit un état en temps réel de la bobine, tandis qu'un bouton de test permet une action manuelle et le verrouillage des contacts.
Le design compact de 27,5 mm × 21,2 mm × 35,6 mm permet une installation dans des armoires de contrôle étroites sans compromettre la performance.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Numéro de modèle | CR-M125DC4L |
| Numéro de pièce | 1SVR405613R8300 |
| Fonction | Relais d'interface miniature enfichable avec LED |
| Tension de commande | 125 V DC |
| Configuration des contacts | 4C/O (SPDT) |
| Évaluation des contacts | 250 V AC / 6 A |
| Courants opérationnels nominalisés | AC-12 : 6 A @ 230 V, AC-15 : 1,5 A @ 120 V, 1 A @ 230 V ; DC-12 : 6 A @ 24 V, DC-13 : 2 A @ 24 V, 0,1 A @ 250 V |
| Tension d'isolation nominale (Ui) | 250 V |
| Type de borne | Broche plate / Connexion rapide |
| Style de montage | Montage sur prise (rail DIN via prise CR-M) |
| Degré de protection | IP40 |
| Dimensions (L × l × H) | 27,5 mm × 21,2 mm × 35,6 mm |
| Poids net | 36,3 g |
| Normes | CAN/CSA C22.2 No.14, IEC/EN 61810-1, IEC/EN 63000, UL 508 |
| Équipement optionnel | Indicateur LED, bouton de test |
| Domaines d'application | Automatisation industrielle, commutation de signaux |
| Fabricant | ABB |
FAQ
Q1 : Quelle est la fonction principale du ABB CR-M125DC4L ?
✅ Le CR-M125DC4L est un relais d'interface enfichable qui commute plusieurs circuits via 4 contacts inverseurs.
Q2 : Quelle tension de commande nécessite-t-il ?
✅ Il fonctionne avec une tension de commande de 125 V DC, adaptée aux circuits d'automatisation industrielle.
Q3 : Ce relais peut-il être monté sur un rail DIN ?
✅ Oui, il se branche sur une prise CR-M qui permet un montage sur rail DIN.
Q4 : Inclut-il une indication d'état ?
✅ Oui, la LED intégrée indique l'état de la bobine, et un bouton de test permet une opération manuelle.
Q5 : Quelle est la intensité et la tension maximales des contacts ?
✅ Les contacts supportent 6 A et jusqu'à 250 V AC ou DC, assurant une commutation polyvalente des circuits.
