DS200PCCAG6ACB – Assemblage PCCA GE Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200PCCAG6ACB
Condition：New with Original Package
Product Type: Assemblage Mark V PCCA
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

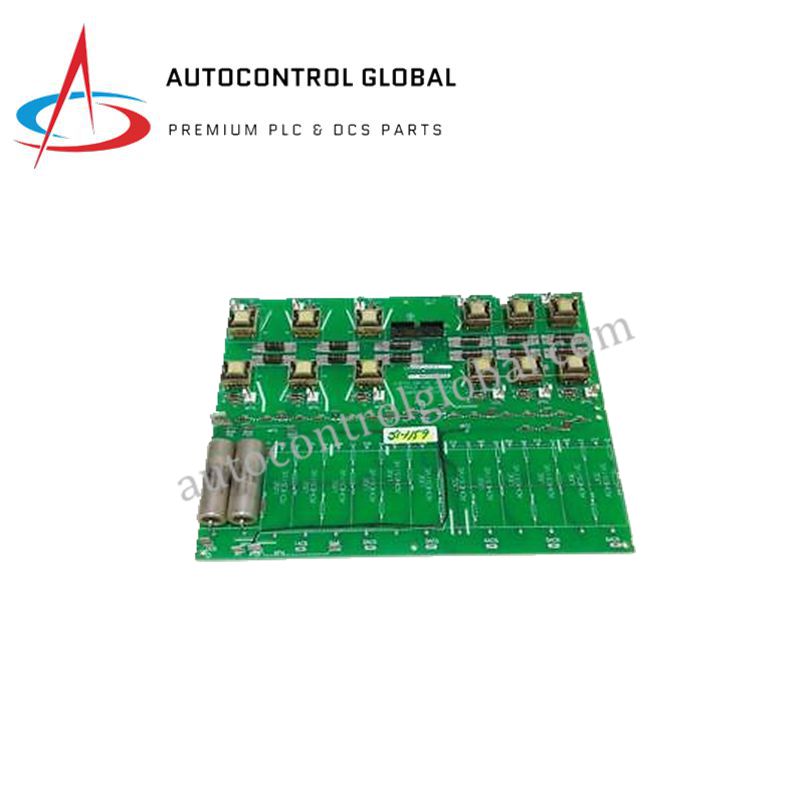

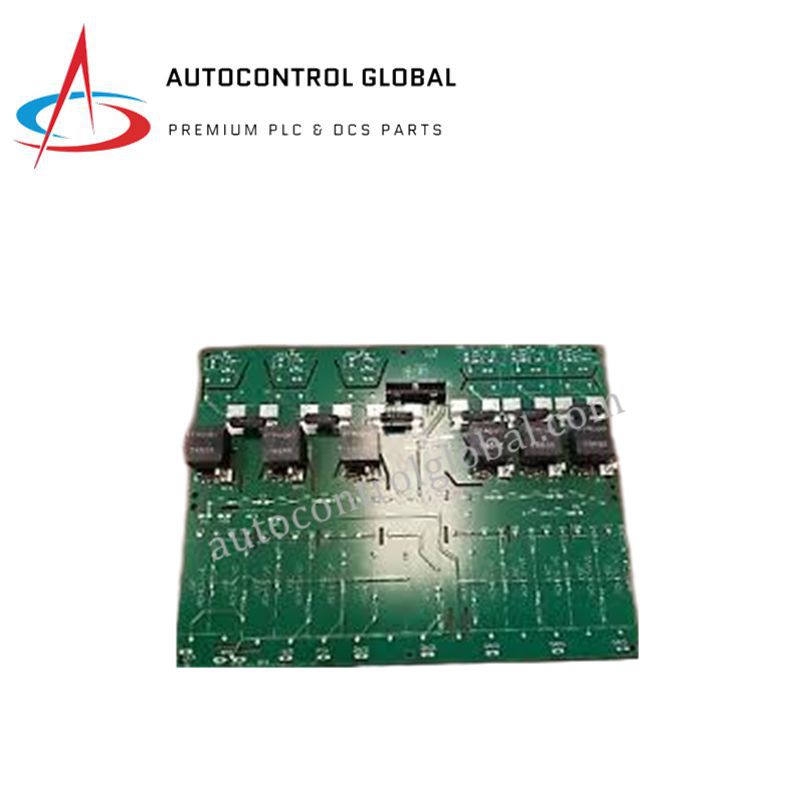

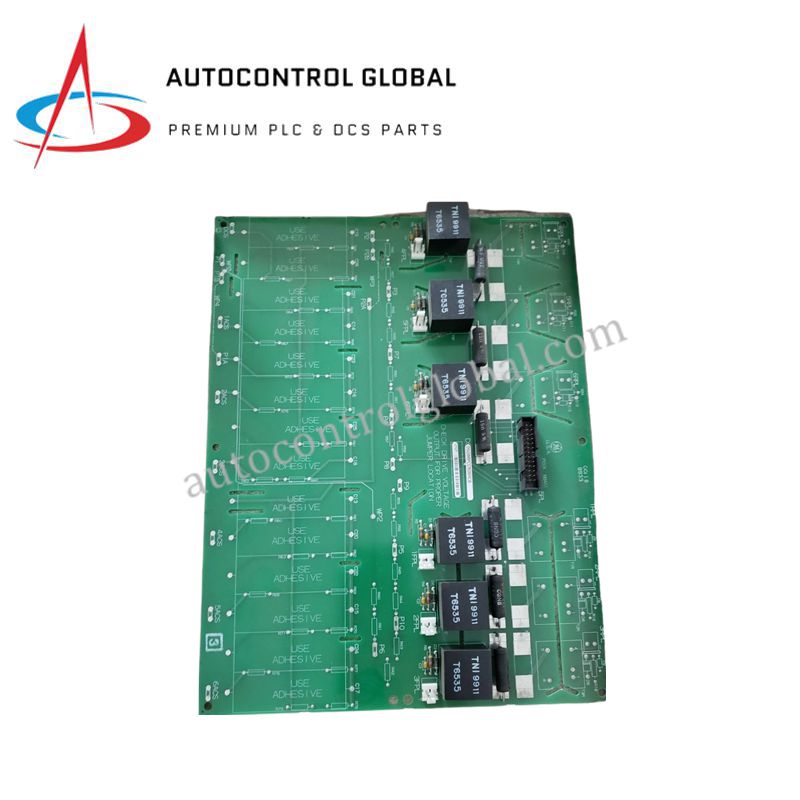

GE DS200PCCAG6ACB – Assemblage de Carte de Connexion d'Alimentation
Présentation du Produit
La GE DS200PCCAG6ACB est un Assemblage de Carte de Connexion d'Alimentation (PCCA) conçu pour les systèmes d'entraînement GE Mark V Series. Il sert d'interface principale entre l'entraînement et le pont de puissance SCR, permettant une distribution efficace de l'énergie, la signalisation des impulsions de grille et la régulation de la tension.
Cette carte appartient au Groupe 6, optimisée pour les applications non régénératives avec une plage d'entrée de 240–700 V AC. Sa conception robuste, son circuit imprimé à revêtement conforme et ses options de configuration flexibles rendent le DS200PCCAG6ACB adapté au contrôle industriel des moteurs et aux environnements d'entraînement lourds.
Spécifications Techniques
| Paramètre | Spécification |
|---|---|
| Numéro de Modèle | DS200PCCAG6ACB |
| Type de Carte | Assemblage de Carte de Connexion d'Alimentation |
| Compatibilité Système | Systèmes d'Entraînement GE Mark V |
| Classification de Groupe | Groupe 6 – Non régénératif, 240–700 V AC |
| Connecteurs d'Interface SCR | 12 connecteurs à fiche (1RPL–6RPL, 1FPL–6FPL) |
| Connecteur d'Alimentation | 5PL |
| Compatibilité de Cadre | J, K, M |
| Plage de Tension | 240–700 V AC |
| Montage | Monté en rack dans l'armoire d'entraînement |
| Protection du PCB | Revêtement conforme |
| Température de Fonctionnement | –30 °C à +65 °C |
| Certifications | UL, CE, RoHS |
| Poids | 0.68 lbs |
FAQ
1. Quelle tension d'entrée le DS200PCCAG6ACB supporte-t-il ?
Il supporte une plage de tension de 240–700 V AC pour les applications non régénératives du Groupe 6.
2. Comment s'interface-t-il avec le pont SCR ?
La carte utilise 12 connecteurs à fiche (1RPL–6RPL, 1FPL–6FPL) pour envoyer des signaux d'impulsions de grille au pont SCR.
3. Peut-il être configuré pour différents entraînements ?
Oui, les opérateurs peuvent configurer les plages de tension DC et les paramètres système via des cavaliers ou un logiciel.
4. Le PCB est-il protégé contre les environnements difficiles ?
Oui, il possède un revêtement conforme pour résister à l'humidité, à la poussière et à la corrosion.
5. Est-il compatible avec tous les cadres Mark V ?
Il supporte les configurations de cadres J, K et M pour un déploiement flexible.
