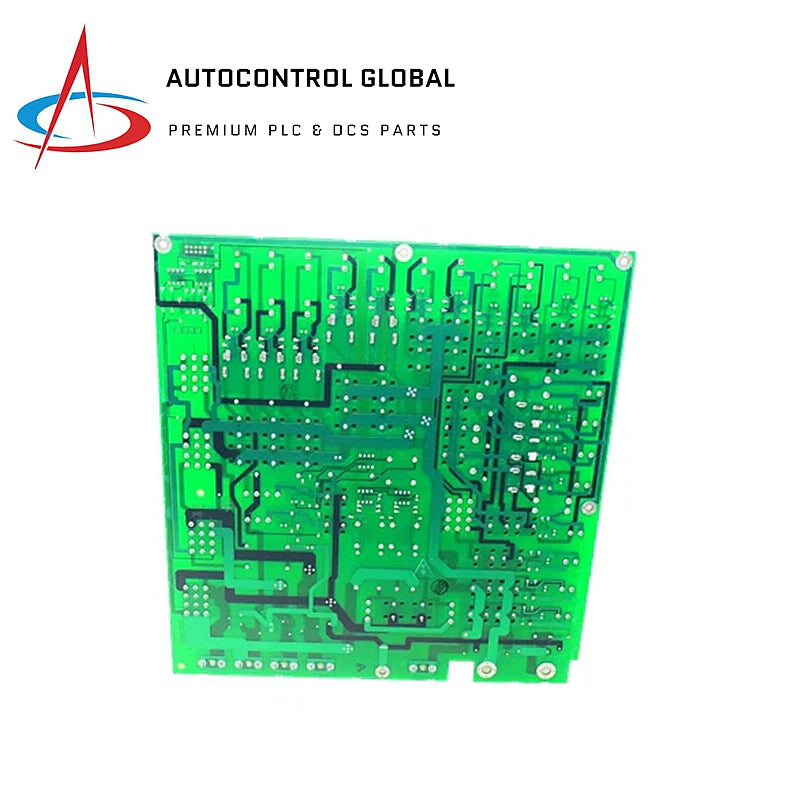

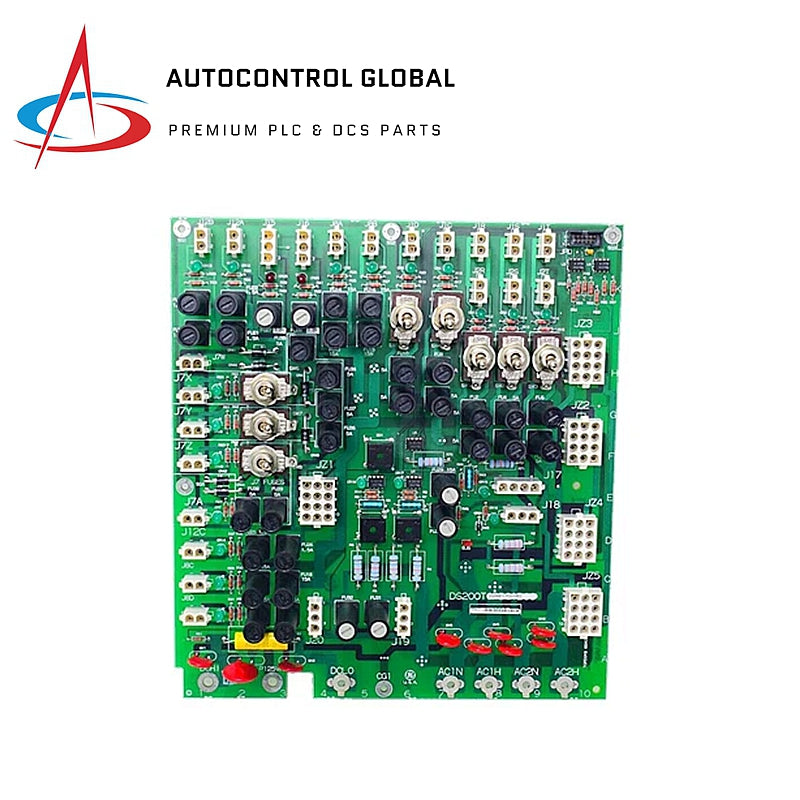

DS200TCPDG1BEC | General Electric | Module de distribution d'énergie

Présentation

General Electric DS200TCPDG1BEC est un module de distribution d'énergie conçu pour une utilisation dans la série du système de contrôle de turbine Mark V de General Electric.

Spécifications techniques

• Fabricant : General Electric
• Numéro de produit : DS200TCPDG1BEC
• Type de produit : Module de distribution d'énergie
• Fonction : Distribution d'énergie et protection par fusible pour les systèmes de contrôle de turbine
• Caractéristiques matérielles :
  • 8 interrupteurs à bascule
  • 36 fusibles (avec des LED vertes indiquant l'état du fusible)
  • 4 bornes de fil de signal
  • 36 LED OK (indiquant l'état du fusible)
  • 1 connecteur 10 broches
• Compatibilité : Partie du système de contrôle de turbine Mark V Speedtronic

Conditions environnementales

• Température de fonctionnement : -20°C à +60°C
• Température de stockage : -40°C à +85°C
• Humidité : 5-95 % HR (sans condensation)

Dimensions & poids

• Dimensions : 190 mm x 150 mm x 50 mm (7,5 po x 5,9 po x 2,0 po)
• Poids : 1,0 kg (2,2 lbs)

Informations supplémentaires

• Remplacement des fusibles :
  • Les fusibles sont logés dans des boîtiers en plastique noir
  • Les LED à côté de chaque fusible indiquent l'état du fusible (vert = OK, éteint = grillé)
  • Facile de remplacer les fusibles en tournant le haut du boîtier pour retirer ou insérer le fusible
• Indicateurs LED :
  • La LED verte indique un fusible fonctionnel
  • Le remplacement du fusible est nécessaire si la LED est éteinte
  • Toutes les LED éteintes peuvent indiquer une absence d'alimentation sur la carte
