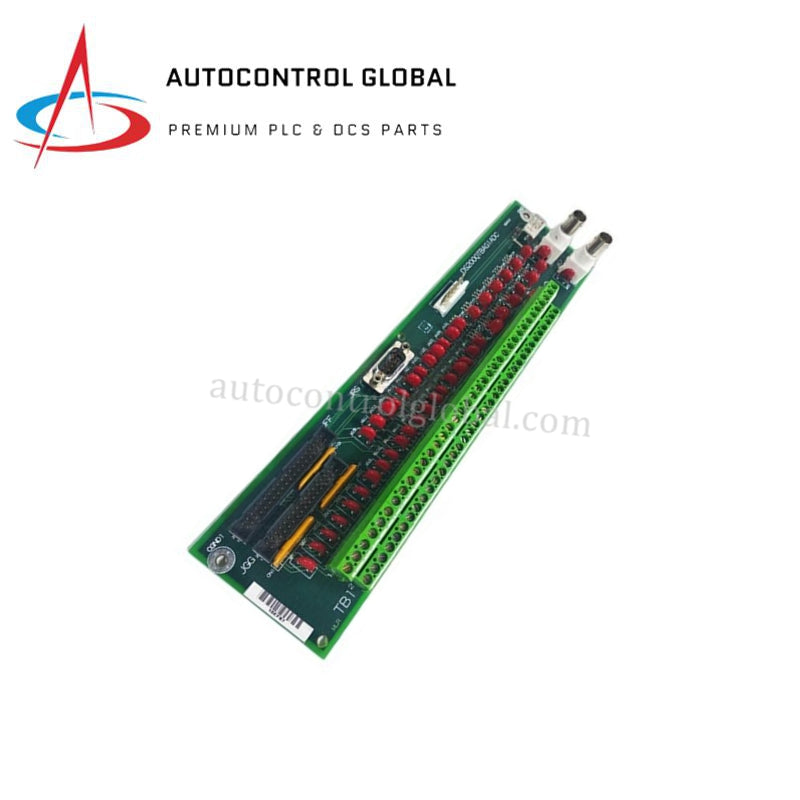

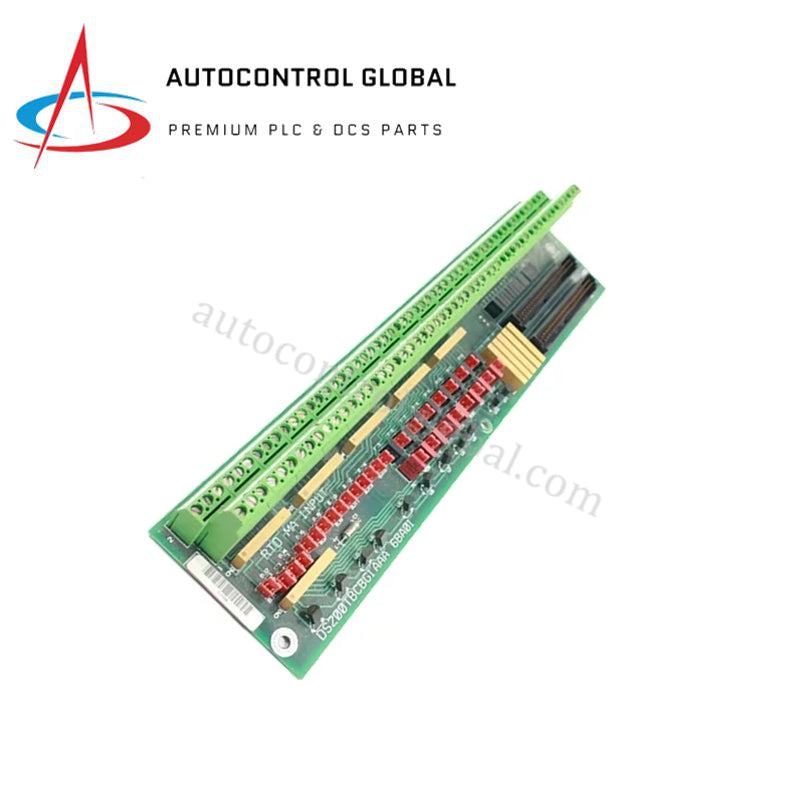

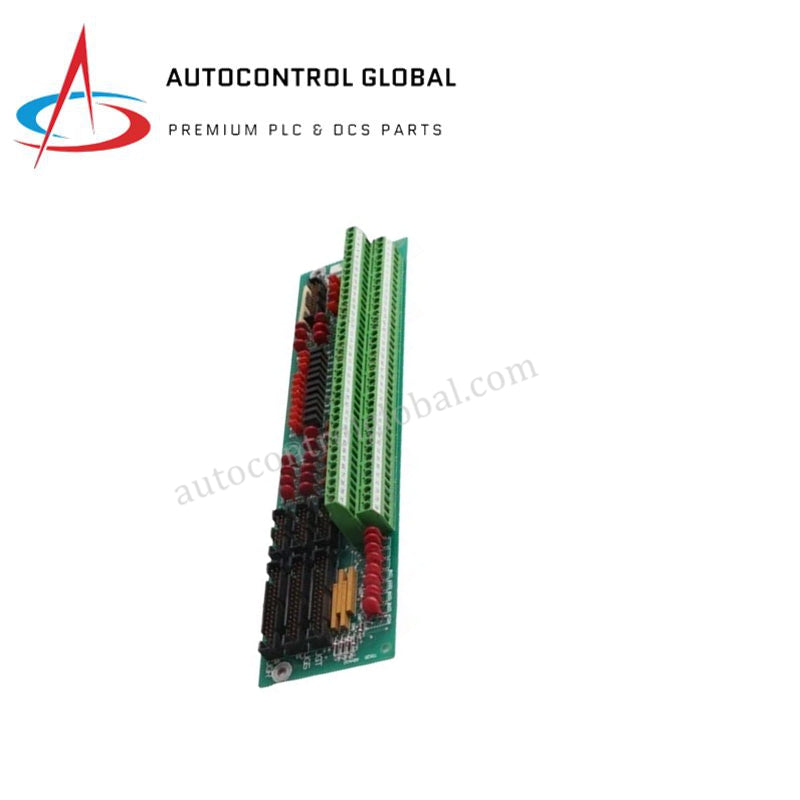

DS200TCQAG1BD Carte analogique TCQA GE Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200TCQAG1BD
Condition：New with Original Package
Product Type: Modules d’entrée analogique
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Carte d’E/S analogiques GE DS200TCQAG1BD Mark V Speedtronic
La GE DS200TCQAG1BD, également répertoriée sous la référence DS200TCQA comme carte d’E/S analogiques, est un composant matériel dédié à l’acquisition et au conditionnement des signaux analogiques au sein des plateformes Mark V Speedtronic.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DS200TCQAG1BD |
| Marque | GE (General Electric) |
| Origine | États-Unis |
| Poids | 0,67 kg |
| Dimensions | 100 x 80 x 20 mm |
| Température de fonctionnement | -40 °C à +70 °C |
| Consommation électrique | Dépend de la charge du fond de panier |
| Type de produit | Carte d’entrées/sorties analogiques TCQA |
| Microprocesseur | Intel 80196 |
| Stockage du micrologiciel | Modules PROM intégrés |
| Tension d’entrée | 24 V CC |
| Types de signaux d’entrée | Analogique (4-20 mA ou RTD) |
| Connecteurs principaux pour nappes | JCC et JDD (connecteurs à 50 broches) |
| Connecteurs auxiliaires pour nappes | 2PL, 3PL, JHH, JII, JMP, JKK, JTEST, TCQPL |
| Cavaliers configurables | JP1, JP2, JP3 pour la configuration matérielle |
Communications déterministes sur le fond de panier et exécution du micrologiciel
La carte gère la vitesse de communication en temps réel sur le bus du fond de panier et le traitement déterministe grâce à son microcontrôleur Intel 80196 16 bits intégré. Les modules PROM intégrés stockent directement les routines d’exécution du micrologiciel sur l’assemblage électronique, permettant une conversion à faible latence des variables des capteurs de terrain. Les blocs de cavaliers JP1, JP2 et JP3 modifient les chemins de signal et les paramètres de charge de ligne avant la transmission numérique sur le bus principal du fond de panier.
Foire aux questions
Q : Quel est l’impact des puces PROM du micrologiciel intégrées sur le remplacement du module DS200TCQAG1BD ?
A : La compatibilité et les niveaux de révision du micrologiciel résident dans les supports PROM physiques de la carte. Lors du remplacement d’une unité existante, les techniciens doivent s’assurer que les codes de révision du micrologiciel correspondent aux paramètres du contrôleur du système ou transférer les PROM existantes montées sur support vers la carte de remplacement.
Q : Les procédures de remplacement à chaud sont-elles prises en charge lors du remplacement de la DS200TCQAG1BD dans un rack actif ?
A : Non, le remplacement à chaud n’est pas autorisé. Il est nécessaire d’isoler toute alimentation 24 V CC et tous les signaux d’entrée de terrain avant de débrancher les nappes JCC et JDD à 50 broches ou d’extraire la carte du châssis.
Q : Quelle est la fonction des connecteurs JCC et JDD sur ce module ?
A : Les connecteurs JCC et JDD sont des interfaces à nappes de 50 broches qui acheminent directement les signaux analogiques conditionnés et les lignes de communication du fond de panier entre la carte TCQA et les unités centrales de traitement.
Directives d’installation sur site
- Déconnectez toutes les alimentations principales du rack de cartes avant de retirer ou d’insérer l’ensemble de la carte.
- Portez un bracelet antistatique (ESD) relié au châssis de l’armoire pendant toute manipulation.
- Vérifiez que les cavaliers JP1, JP2 et JP3 correspondent à la configuration des broches de la carte d’origine avant de remettre sous tension.
- Alignez strictement les bords de la carte sur les rails de guidage du châssis et serrez toutes les vis de fixation au couple prescrit afin d’assurer la continuité de la mise à la terre de l’armoire.
