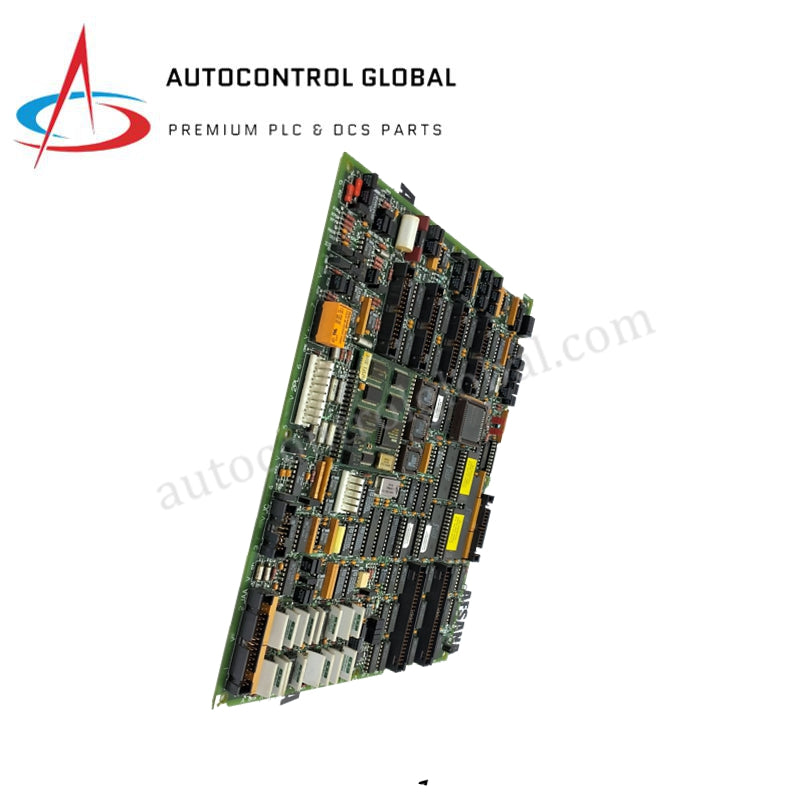

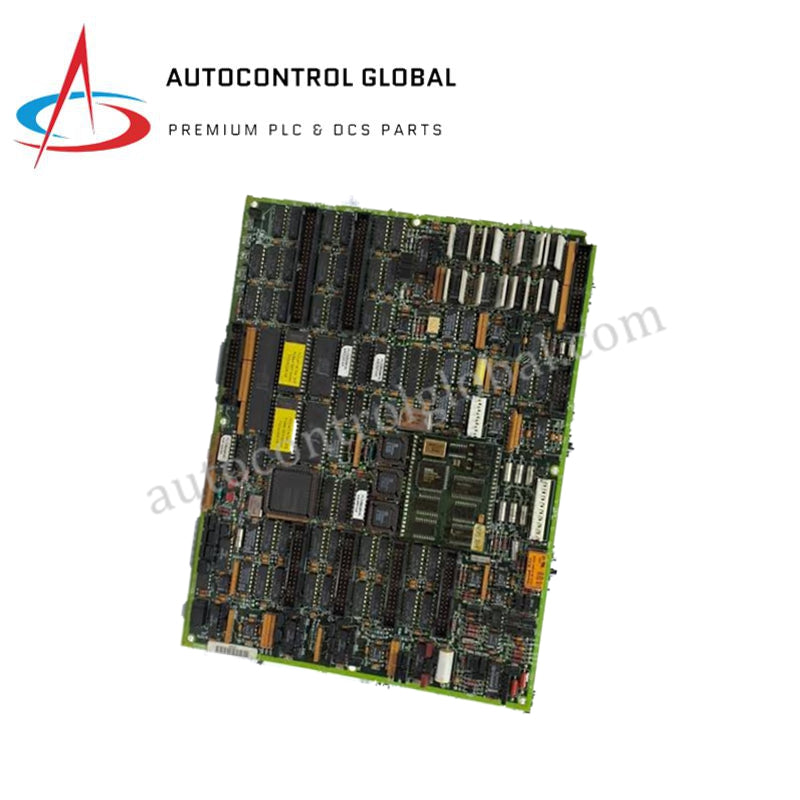

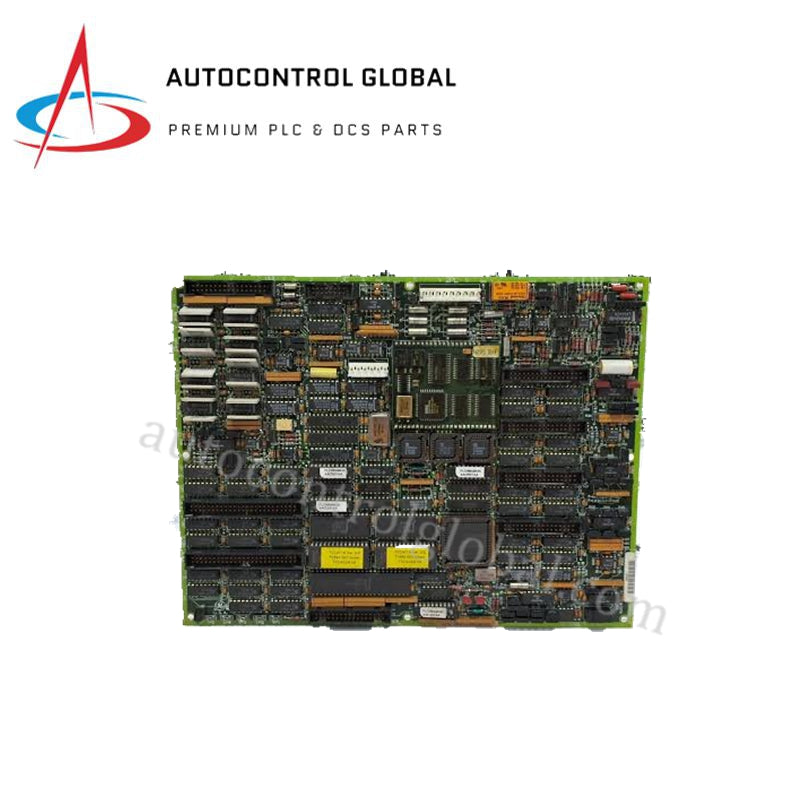

Modules d'entrée analogique GE DS200TCCAG2AJB Mark V

Carte d'E/S Analogique Commune GE DS200TCCAG2AJB Mark V

La GE DS200TCCAG2AJB sert de carte principale DS200TCCA d'E/S analogique commune utilisée pour exécuter le conditionnement des signaux analogiques et le traitement des données sur les plateformes de contrôle de turbine Mark V Speedtronic. Configurée pour la surveillance des processus en temps réel, la carte conditionne des signaux de capteurs haute densité — y compris thermocouples, RTD, courants milliampères et mesures de tension/courant d'arbre — avant de transmettre les données au processeur de contrôle maître via deux blocs d'interface à 50 broches.

Spécifications Matérielles

Architecture de Contrôle Industriel et Backplane

Le PCB multicouche utilise un microprocesseur interne unique 80196 pour gérer les paramètres de calcul analogique directement au niveau du module. L'architecture met en œuvre des voies d'isolation optocoupleur embarquées pour protéger les lignes de données internes des fluctuations de tension en mode commun présentes sur les réseaux 4-20 mA. Des jumpers de configuration câblés permettent des ajustements physiques de l'échelle pour différentes bases de tension et de courant d'entrée. Les transferts de données se font de manière synchrone via le bus backplane, tandis que plusieurs modules PROM de firmware garantissent l'exécution du code compatible avec l'assemblage de rack Mark V hérité.

Questions Fréquemment Posées

Q : Comment le code de révision G2AJB impacte-t-il la configuration du système lors des procédures de remplacement ?

R : Le code de révision G2AJB indique des mises à jour matérielles spécifiques en usine qui restent compatibles rétroactivement avec les anciennes cartes de base G2, permettant un échange physique sans modifier les licences du bus backplane.

Q : Les jumpers de signal analogique peuvent-ils être repositionnés pendant que le contrôleur de turbine fonctionne ?

R : Non, les jumpers doivent être modifiés physiquement uniquement lorsque le système est complètement hors tension. Modifier les blocs de configuration sous tension provoque des pics d'instrumentation et des fautes processeur inattendues.

Q : Quels mécanismes surveillent la stabilité logique et l'état diagnostique de cette carte ?

R : La carte dispose de LED de diagnostic intégrées qui affichent visuellement en temps réel les états de performance pour les niveaux d'alimentation et les chemins de communication actifs via les connecteurs JCC et JDD.

Directives d'Installation sur Site

• Vérifiez que tous les signaux de terrain associés, les alimentations de boucle et les tensions du rack de base sont coupés avant de commencer toute opération d'extraction physique.
• Portez un bracelet antistatique relié à la terre et manipulez l'ensemble par ses bords en plastique pour éviter de décharger de l'électricité statique dans les microprocesseurs ou les puces PROM.
• Assurez-vous que la position de tous les jumpers de configuration embarqués correspond à la documentation de la carte héritée existante avant de monter l'unité.
• Insérez les deux connecteurs à ruban 50 broches directement dans les connecteurs d'en-tête JCC et JDD, en vous assurant que les clips d'alignement latéraux s'engagent correctement.
