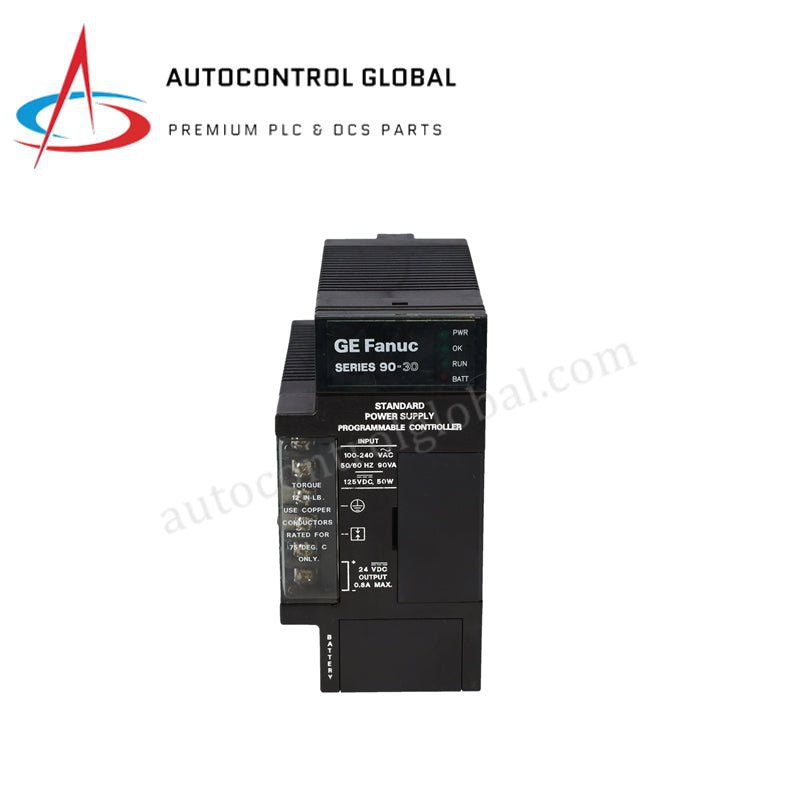

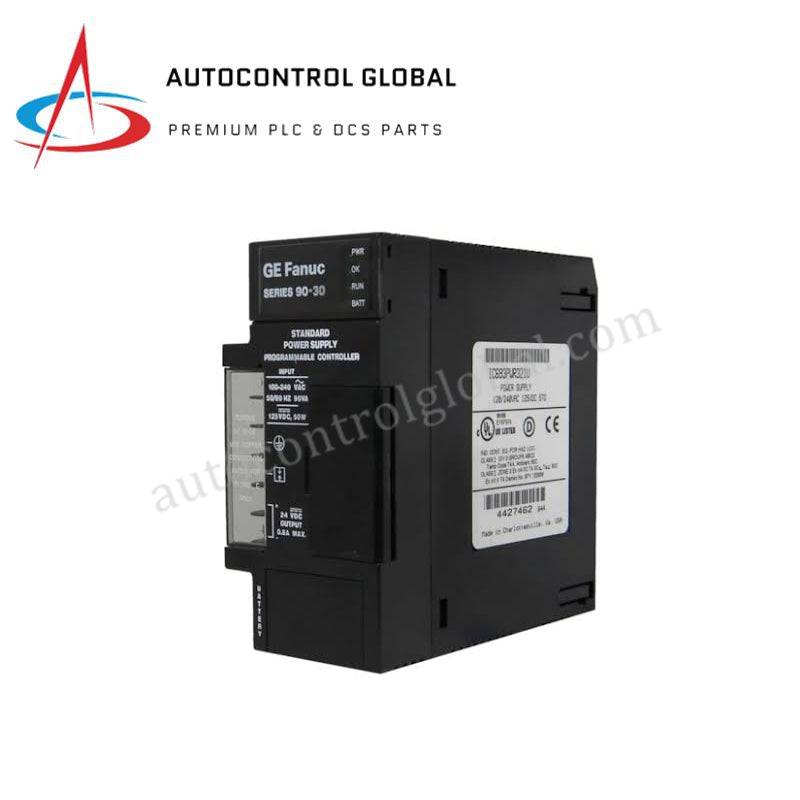

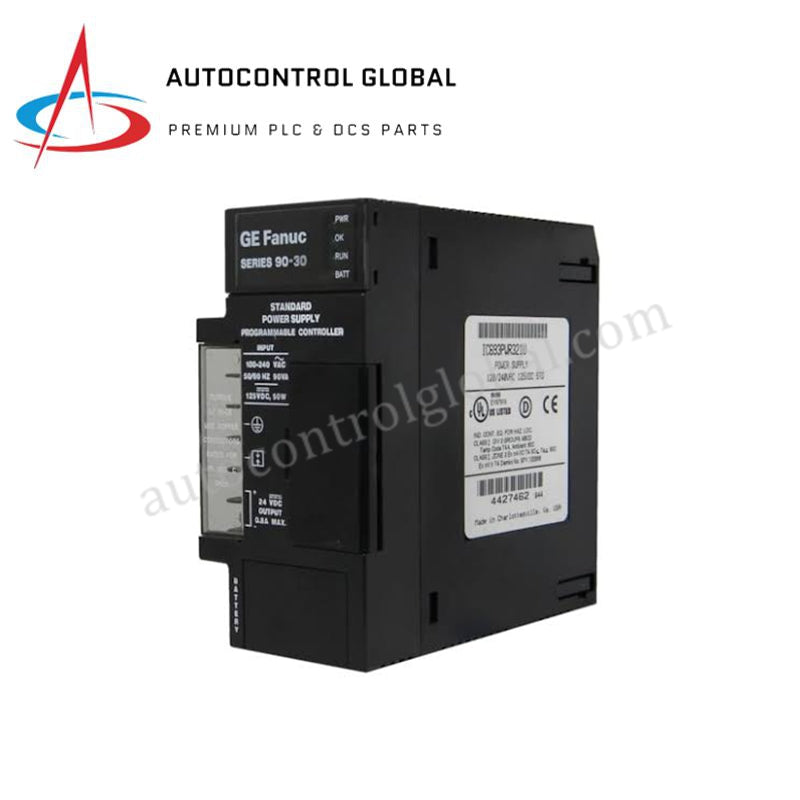

Module d’alimentation GE Fanuc IC693PWR324Z Série 90-30, 30 W

  • Manufacturer: GE Fanuc

  • Part Number: IC693PWR324Z

  • Condition:New with Original Package

  • Product Type: Blocs d’alimentation

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Module d’alimentation GE Fanuc IC693PWR324Z Series 90-30

Le GE Fanuc IC693PWR324Z, également référencé sous le nom de module d’alimentation IC693PWR324, est un composant matériel dédié à la conversion et à la distribution de l’alimentation principale au sein des plateformes API Series 90-30. Installé exclusivement dans l’emplacement situé le plus à gauche du châssis de fond de panier, ce module convertit la tension secteur entrante, comprise entre 85 et 264 V CA ou entre 100 et 300 V CC, en tensions internes régulées (+5 V CC, alimentation relais +24 V CC et +24 V CC isolée). Ces bus de tension alimentent le processeur, les circuits logiques internes, les modules d’E/S et les cartes d’extension spécialisées connectées au bus de fond de panier.

Caractéristiques matérielles

Paramètre Spécification
Modèle IC693PWR324Z
Marque GE Fanuc
Origine États-Unis
Poids 0,39 kg (0,86 lb)
Dimensions Format standard à un emplacement Series 90-30
Température de fonctionnement 0 à 60 °C (32 à 140 °F)
Consommation électrique Capacité totale de sortie : 30 W max. ; puissance d’entrée : 90 VA / 50 W
Plage de tension d’entrée 85 à 264 V CA (47-63 Hz) ou 100 à 300 V CC
Tension nominale assignée 120/240 V CA ou 125 V CC nominal
Tensions de sortie +5 V CC (logique système), relais +24 V CC, +24 V CC isolée
Tension d’isolement 1500 V CA
Interface du port série Port série RS-485 intégré

Distribution de l’alimentation du fond de panier et isolation du système

L’IC693PWR324Z maintient une communication stable sur le bus de fond de panier ainsi qu’une exécution fiable du système en fournissant des tensions CC régulées avec des niveaux d’ondulation inférieurs à 50 mV. Les circuits internes de conversion de puissance assurent une isolation galvanique de 1500 V CA entre les entrées secteur CA et la logique interne du système, empêchant les transitoires côté terrain de se propager jusqu’aux microprocesseurs sensibles. La protection électronique intégrée contre les surintensités, associée à la limitation des surtensions, sécurise le budget de puissance de 30 W et garantit la compatibilité avec la mémoire flash du micrologiciel ainsi qu’une exécution déterministe dans les châssis Series 90-30 entièrement équipés.

Foire aux questions

Q : Dans quel emplacement le bloc d’alimentation IC693PWR324Z doit-il être installé ?

R : L’IC693PWR324Z doit être installé exclusivement dans l’emplacement d’alimentation non numéroté situé le plus à gauche du châssis de fond de panier Series 90-30. Son installation dans les emplacements d’E/S standard empêche sa connexion physique aux pistes principales de distribution d’alimentation du fond de panier.

Q : Quelles mesures de protection empêchent les dommages en cas de surintensité à l’entrée ?

R : Le module intègre un fusible interne pour la protection contre les surintensités ainsi qu’une limitation électronique des surtensions afin de protéger les composants en aval du fond de panier contre les pointes de tension d’entrée.

Q : L’IC693PWR324Z peut-il fonctionner avec une alimentation d’entrée en courant continu (CC) ?

R : Oui, le bloc d’alimentation accepte des tensions d’entrée CC comprises entre 100 et 300 V CC (125 V CC nominal), en plus d’une alimentation d’entrée CA standard.

Consignes d’installation sur site

  • Isolation de l’alimentation d’entrée : Déconnectez les lignes principales d’alimentation CA ou CC avant de raccorder des conducteurs aux bornes à vis d’entrée ou de retirer le bloc d’alimentation du châssis de fond de panier.
  • Exigences de mise à la terre : Raccordez solidement un conducteur de terre à faible impédance entre la borne de terre du châssis et la barre centrale de mise à la terre du panneau afin de garantir une filtration du bruit et une suppression des surtensions appropriées.
  • Câblage du port RS-485 : Lors de l’utilisation du port de communication série RS-485 intégré, installez un câble blindé à paires torsadées et reliez le blindage à la terre en un seul point de terminaison afin d’éviter les boucles de masse.
