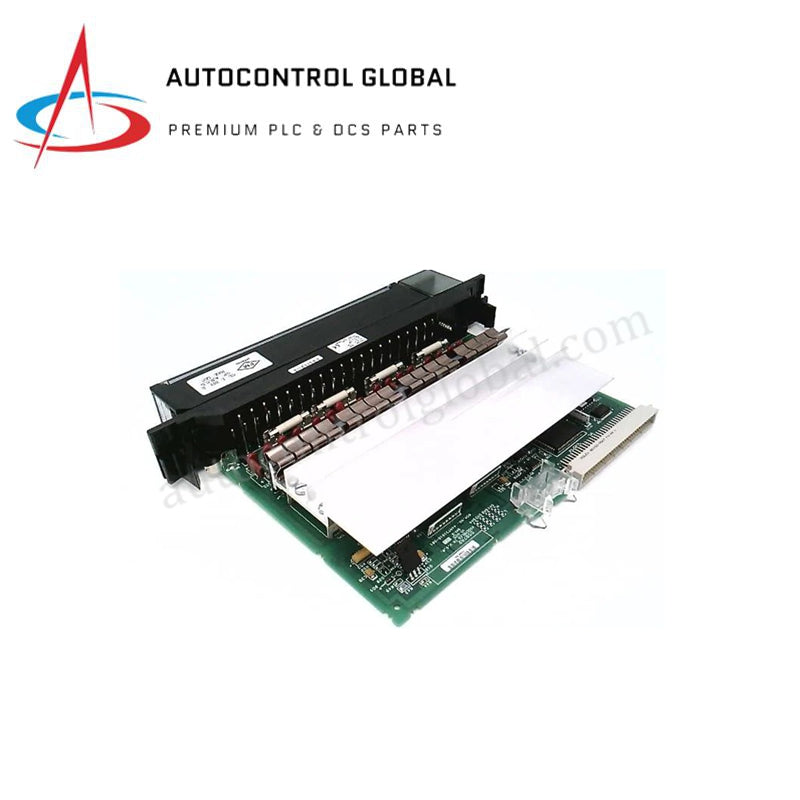

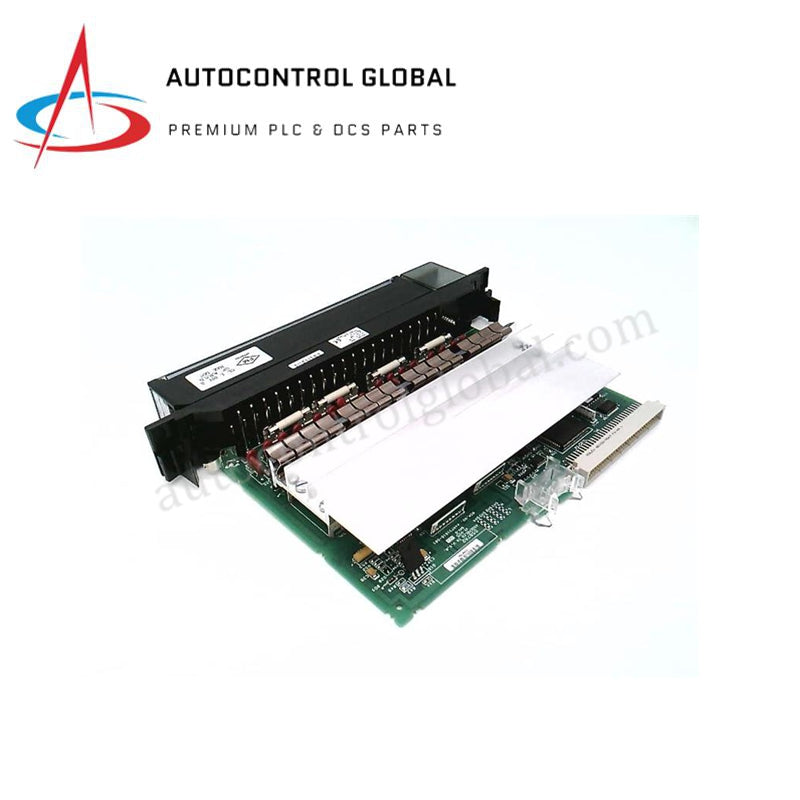

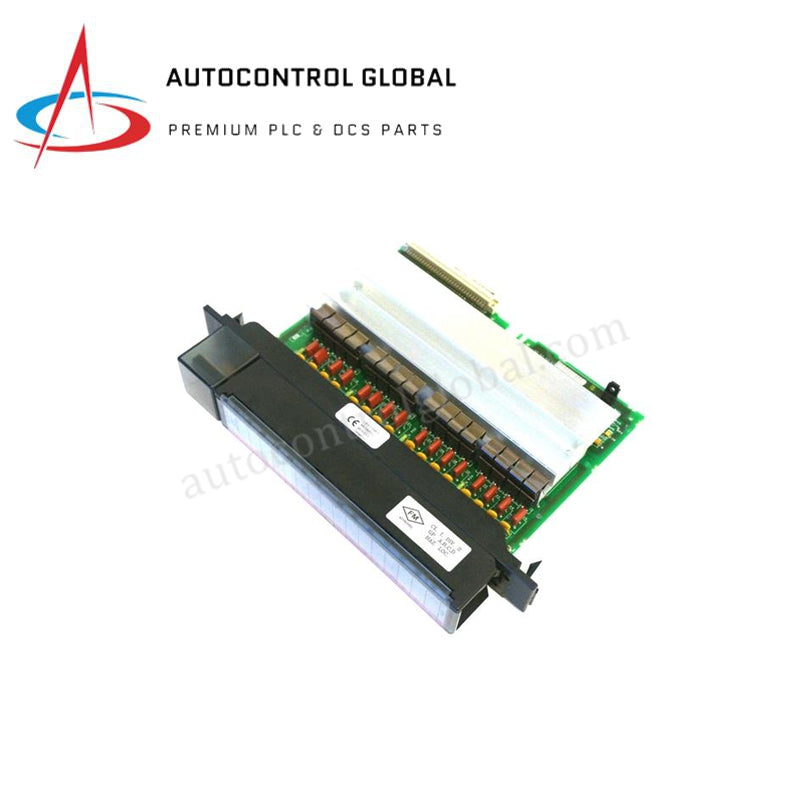

Module d’entrées numériques GE Fanuc IC697MDL340 Series 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697MDL340
Condition：New with Original Package
Product Type: Modules d’entrée numérique
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC697MDL340 G Series 90-70
Le GE Fanuc IC697MDL340 G, également référencé sous le nom de IC697MDL340 Module d’entrées numériques, fonctionne comme un composant matériel dédié à l’interface de signaux TOR 24 V CC au sein des réseaux de fond de panier des automates programmables Series 90-70.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IC697MDL340 G |
| Marque | GE Fanuc |
| Origine | États-Unis |
| Poids | 0,45 kg |
| Dimensions | Largeur standard d’un emplacement pour Series 90-30/90-70 |
| Température de fonctionnement | 0 °C à +60 °C |
| Consommation électrique | 120 mA à +5 V CC |
| Canaux | 32 entrées numériques |
| Tension d’entrée nominale | 24 V CC (logique positive) |
| Plage de tension d’entrée | 0-30 V CC |
| Seuils logiques | ON >= 15 V CC, OFF <= 5 V CC |
| Isolation | Isolation optique, 250 V CA en continu (du terrain à la logique) |
| Temps de réponse | <= 1 ms typique |
Débit de communication du bus de fond de panier et compatibilité du firmware
Le module s’interface directement avec l’architecture de communication du bus de fond de panier Series 90-70, en transférant les états des entrées sous forme de cartes bitmap à 32 points vers la table image de l’unité centrale dans des intervalles de scrutation inférieurs à la milliseconde. Les optocoupleurs intégrés maintiennent une isolation galvanique continue de 250 V CA entre les circuits d’entrée côté terrain et la logique interne du fond de panier, empêchant le bruit électrique haute tension ou les pointes de commutation inductives de perturber les lignes de signal. La compatibilité du firmware flash sur l’ensemble du fond de panier Series 90-70 garantit une exécution déterministe des états et une interrogation rapide des diagnostics via les voyants LED du panneau avant.
Foire aux questions
Q : Quel est le courant consommé sur le fond de panier par ce module d’entrées ?
R : Le module consomme environ 120 mA sur le rail interne +5 V CC du fond de panier afin d’alimenter la logique côté système et les circuits des isolateurs optiques.
Q : Les entrées 24 V CC peuvent-elles accepter des configurations de câblage en logique négative (drainage) ?
R : Non. Les circuits d’entrée des canaux sont spécifiquement configurés pour des entrées TOR 24 V CC en logique positive (source), les interrupteurs de terrain devant appliquer une tension positive aux différents points d’entrée.
Q : Le remplacement à chaud de ce module est-il autorisé pendant le fonctionnement du système ?
R : Non. L’alimentation du fond de panier du rack et des circuits de câblage de terrain doit être coupée avant de retirer ou d’installer le module, afin d’éviter les arcs électriques et les défauts du bus de fond de panier.
Directives d’installation sur site
Fixez solidement le module dans n’importe quel emplacement d’E/S disponible de la base Series 90-70. Acheminez le câblage des entrées de terrain 24 V CC dans des câbles blindés à paires torsadées, en séparant les lignes de signaux TOR des câbles CA haute tension afin de minimiser le couplage électromagnétique. Raccordez les blindages des câbles à la barre de terre de l’armoire principale en un seul point. Vérifiez que le bornier amovible est complètement enfiché et fixé à l’aide des vis de retenue afin de maintenir un contact électrique stable en présence de vibrations industrielles pendant le fonctionnement.
