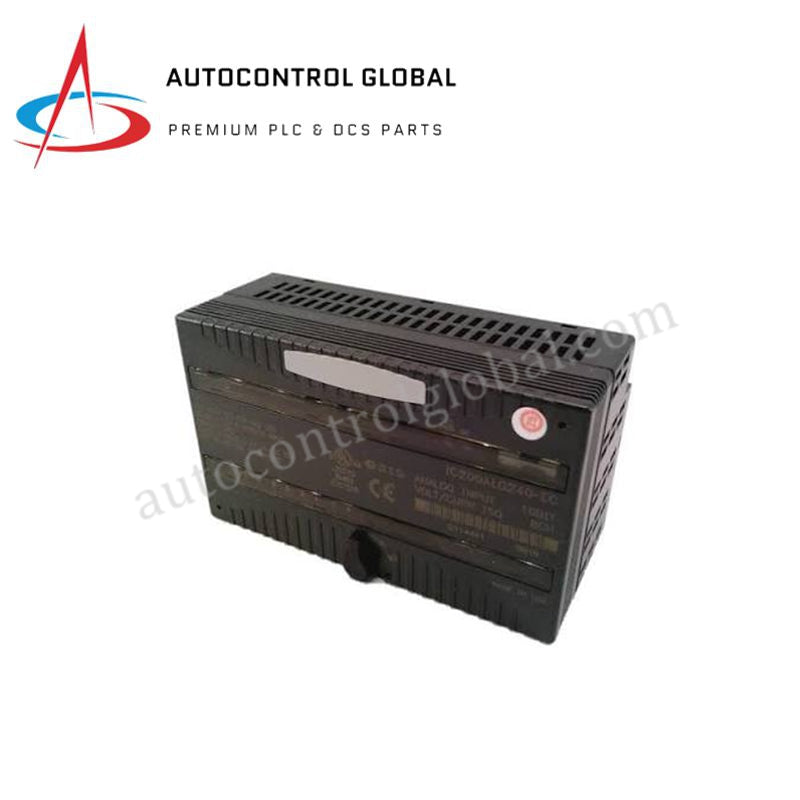

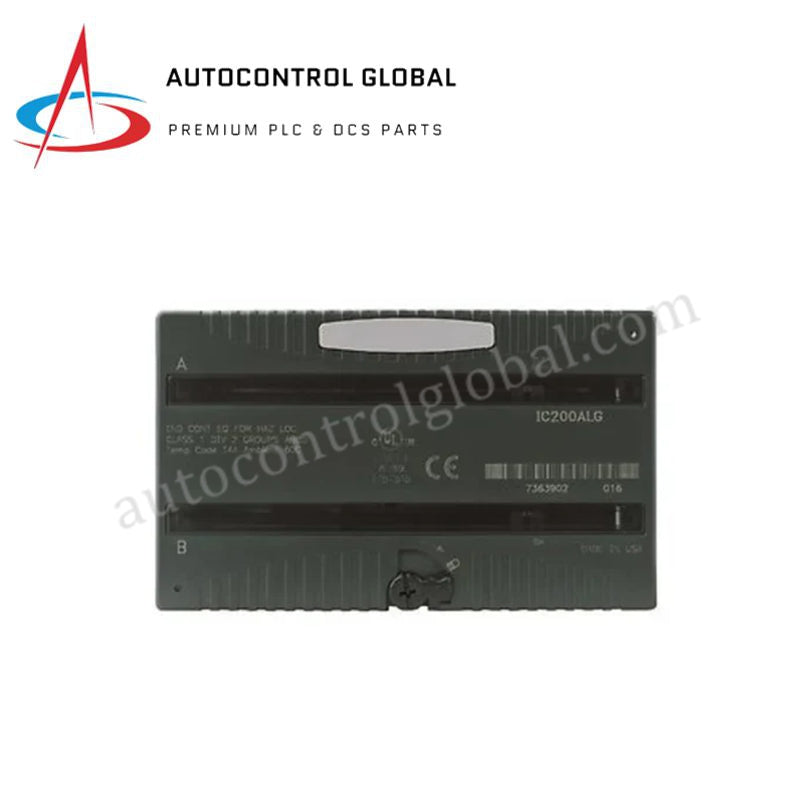

Module d’entrée analogique GE IC200ALG266 VersaMax à 15 canaux

Module d’entrée analogique VersaMax GE IC200ALG266

Le GE IC200ALG266, également répertorié sous la référence IC200ALG266 comme module d’entrée analogique, est un composant matériel dédié à l’acquisition de signaux de courant multicanaux au sein des réseaux d’E/S VersaMax. L’unité traite les signaux des capteurs de terrain sur 15 canaux asymétriques et convertit les entrées de courant analogiques en données numériques dans des registres au moyen d’un convertisseur A/N de résolution 15 bits.

Spécifications matérielles

Vitesse de communication du bus de fond de panier et filtrage dynamique du signal

Le module IC200ALG266 effectue une conversion dynamique rapide des données, en s’appuyant sur les protocoles de vitesse de communication du bus de fond de panier interne afin de transmettre au processeur principal les valeurs actualisées des 15 canaux toutes les 7,5 ms. L’étage d’entrée utilise un filtrage actif interne du signal, avec une réponse en fréquence à -3 dB réglée entre 24 Hz et 32 Hz pour rejeter le bruit haute fréquence du terrain. Des circuits de protection intégrés protègent les entrées des canaux contre les surtensions continues jusqu’à 30 V CC et limitent à 40 mA maximum le courant en cas de raccordement direct accidentel à 24 V CC.

Foire aux questions

Q : Le module IC200ALG266 fournit-il directement une alimentation de boucle de 24 V CC aux transmetteurs de terrain externes à 2 fils ?

R : Non. Le module fonctionne entièrement grâce à l’alimentation côté logique fournie par le bus de fond de panier VersaMax 5 VCC (consommant jusqu’à 150 mA) et ne contient aucune alimentation interne pour la boucle de terrain. Les transmetteurs de terrain 2 fils connectés nécessitent une alimentation externe de 24 VCC câblée en série avec la boucle de courant.

Q : Comment le module gère-t-il une condition de fil ouvert lorsqu’il est configuré en mode de courant 4-20 mA ?

R : En mode d’entrée 4-20 mA, le module surveille en continu l’intégrité de la boucle. En cas de rupture du câblage de terrain et de chute du courant d’entrée sous le seuil de fonctionnement valide, le matériel signale au processeur un indicateur de diagnostic de fil ouvert et met à jour les registres d’état du module.

Q : L’isolation entre les voies est-elle prise en charge sur les 15 bornes d’entrée ?

R : Non. Les 15 voies d’entrée sont disposées selon une configuration de câblage asymétrique et partagent un seul chemin de retour commun. Une isolation galvanique prévue pour 250 V CA en continu (1500 V CA pendant 1 minute) est assurée entre le groupe d’entrées côté terrain, la logique du fond de panier et la terre du châssis.

Directives d’installation sur site

• Installation sur la carte de base : Alignez le connecteur d’interface arrière avec l’emplacement du support d’E/S VersaMax, puis appuyez fermement sur le module pour le fixer sur la carte de base jusqu’à ce que les loquets de retenue s’enclenchent.
• Sélection de la plage par cavaliers : Réglez les cavaliers matériels intégrés avant le montage afin de sélectionner le mode d’acquisition de courant 4-20 mA ou 0-20 mA selon les exigences du site.
• Blindage des câbles de signal : Acheminez toutes les boucles d’entrée 4-20 mA au moyen de conducteurs blindés à paire torsadée. Reliez les fils de drain du blindage du câble à un seul point sur la barre de mise à la terre du coffret afin d’éviter les courants de terre parasites.
• Séparation du câblage : Maintenez une séparation physique minimale entre les chemins de câbles des signaux 4-20 mA et les câbles d’alimentation CA haute tension dans les goulottes de câblage de l’armoire afin d’éviter les interférences électromagnétiques.
• Mise à la terre du système : Veillez à ce que le rail DIN ou le panneau de montage du coffret maintienne une connexion à faible impédance avec la terre de protection afin d’établir un chemin approprié de dissipation du bruit pour les barrières d’isolation du module.
