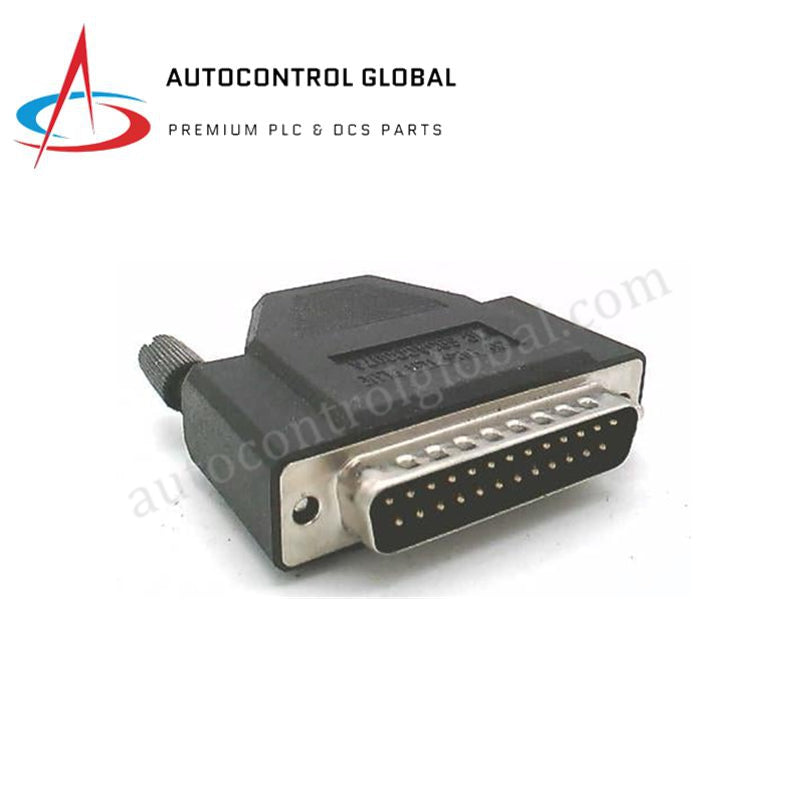

Terminaison de bus d'extension GE IC693ACC307 Série 90-30

Présentation du produit

Le GE Fanuc IC693ACC307 sert de composant matériel essentiel pour maintenir l'intégrité du signal dans les systèmes d'extension PLC Série 90-30. Ce terminateur 25 broches 100% neuf original doit être installé sur le dernier port "I/O Bus Expansion" d'un système multi-baseplate. Il empêche la réflexion des signaux électriques sur le bus d'extension à haute vitesse, garantissant que le CPU communique avec précision avec les racks d'E/S distants. Sans ce composant, les interférences électromagnétiques et les échos de signal peuvent provoquer un comportement imprévisible des E/S ou des pannes système dans les architectures multi-racks.

Spécifications techniques

Avantages techniques

• Élimination des réflexions de signal : Le IC693ACC307 assure l'adaptation d'impédance précise requise à la fin de la chaîne d'extension Série 90-30. Cela empêche les paquets de données de "rebondir" le long du câble, ce qui perturberait autrement la communication entre le CPU et les racks d'extension.

• Installation simplifiée multi-racks : Le design compact à 25 broches enfichable permet une installation instantanée. Les ingénieurs n'ont qu'à brancher le terminateur dans le port "OUT" inutilisé de la dernière baseplate d'extension du système pour finaliser la configuration matérielle.

• Protection contre les défauts de communication : Les bus d'E/S à haute vitesse sont très sensibles au bruit électrique en environnement industriel. Ce terminateur "ferme" efficacement le circuit, stabilisant les niveaux de tension sur le bus et empêchant le CPU de déclencher des alarmes "Perte de module E/S" ou "Erreur de bus d'extension".

• Construction robuste 25 broches : Conçu pour résister aux vibrations industrielles et aux cycles thermiques, le connecteur D-sub robuste assure un ajustement mécanique sécurisé. Cette fiabilité est essentielle pour les systèmes en environnement à mouvement constant comme la manutention ou les centrales à forte vibration.

FAQ

• Q : Quand le IC693ACC307 est-il strictement nécessaire ?

• R : Vous devez utiliser le IC693ACC307 chaque fois que votre système Série 90-30 comprend une ou plusieurs baseplates d'extension. Il se branche sur le port 25 broches inférieur du tout dernier rack d'extension de votre chaîne en guirlande.

• Q : Puis-je utiliser un terminateur série 25 broches standard à la place ?

• R : Non. Les valeurs de résistance interne du IC693ACC307 sont spécifiquement ajustées aux caractéristiques électriques du bus d'E/S GE Fanuc Série 90-30. Utiliser un terminateur générique peut entraîner une instabilité de communication ou des dommages matériels.

• Q : Un système à rack unique (baseplate CPU uniquement) a-t-il besoin de ce connecteur ?

• R : Non. Si vous n'avez qu'une seule baseplate (celle contenant le CPU) et aucun rack d'extension, le bus ne nécessite pas de terminaison externe.

• Q : Comment savoir si mon terminateur est défaillant ?

• R : Les problèmes de terminaison de bus se manifestent généralement par des erreurs intermittentes d'E/S, des voyants d'état clignotants sur les modules d'extension, ou le CPU ne reconnaissant pas tous les modules dans les racks d'extension. Remplacer un terminateur ancien ou endommagé par une unité neuve résout souvent ces dysfonctionnements de communication.
