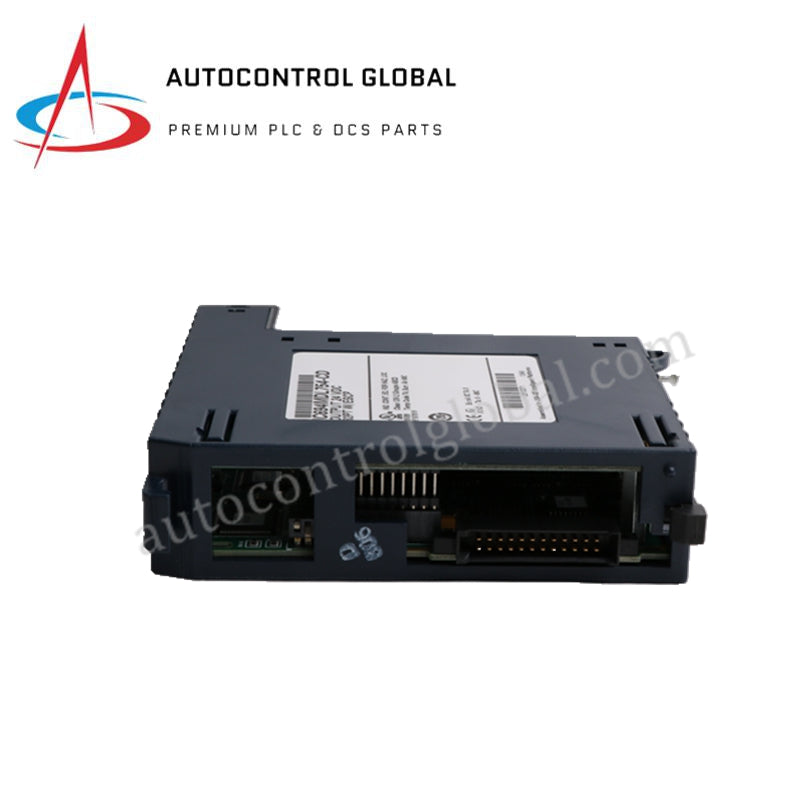

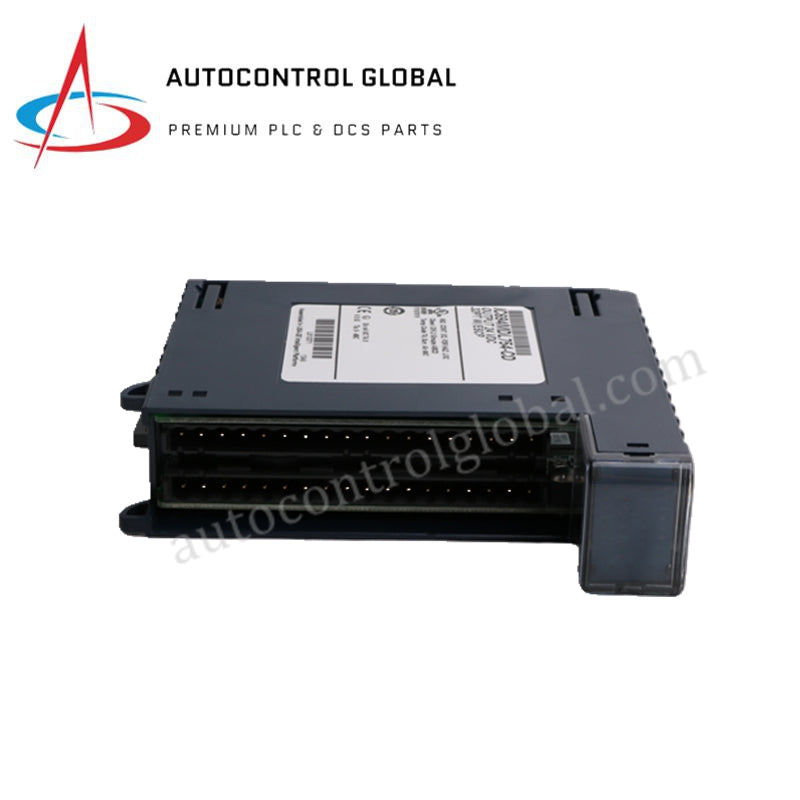

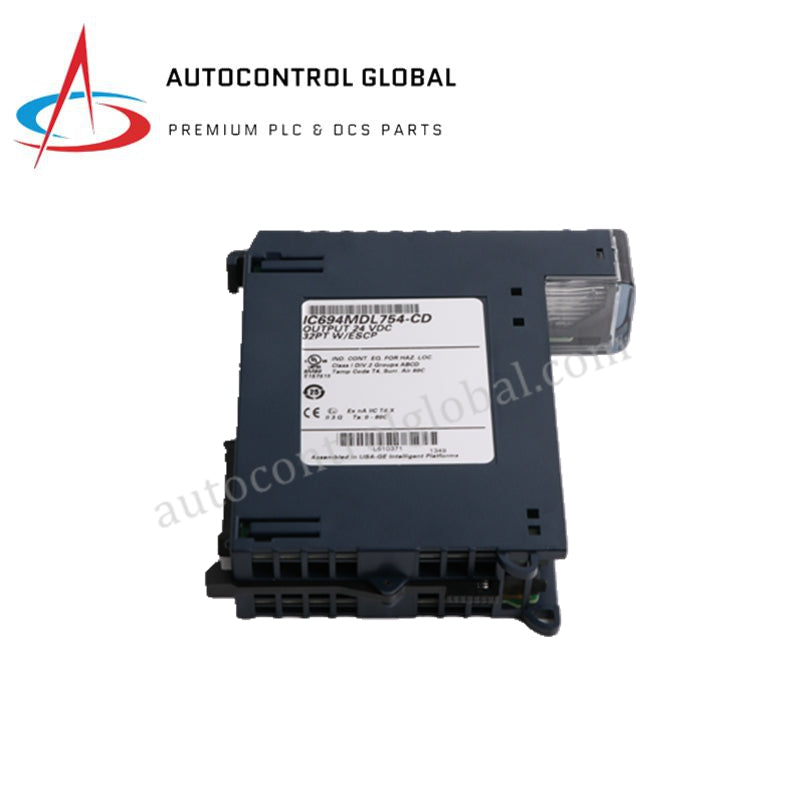

Modules de sortie numérique GE IC694MDL754-CD pour PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694MDL754-CD
Condition：New with Original Package
Product Type: Modules de sortie numérique
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Module de sorties GE Fanuc IC694MDL754 pour PACSystems RX3i
Le GE Fanuc IC694MDL754-CD, également référencé sous le nom de IC694MDL754 comme module de sorties TOR, est un composant matériel dédié au pilotage d’appareils de terrain 12/24 VCC au sein des plateformes PACSystems RX3i. Il gère des signaux à logique positive avec source de courant sur 32 canaux de sortie équipés d’une protection électronique contre les courts-circuits (ESCP) pour une isolation rapide des défauts.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IC694MDL754-CD |
| Marque | GE Fanuc / Emerson |
| Origine | États-Unis |
| Poids | 0,25 kg |
| Dimensions | 36 x 134 x 137 mm |
| Température de fonctionnement | 0 à 60 °C |
| Consommation électrique | 300 mA maximum à 5 VCC sur le fond de panier |
| Capacité de sortie | 32 canaux de sortie TOR |
| Plage de tension | 10,2 à 30,0 VCC (12/24 VCC nominale) |
| Courant de sortie | 0,75 A maximum par point |
| Temps de réponse | 0,5 ms maximum (commutation MARCHE/ARRÊT) |
| Isolation | 1500 VCA entre le terrain et le fond de panier (1 min), 250 VCA entre groupes |
| Protections intégrées | Court-circuit électronique, surintensité, surchauffe (récupération automatique) |
Fond de panier déterministe et évolutivité des E/S PACSystems RX3i
L’IC694MDL754-CD s’interface directement avec le bus de fond de panier haut débit du PACSystems RX3i afin d’exécuter les commandes de sortie TOR en temps réel. La forte densité de canaux regroupe 32 sorties protégées dans un seul emplacement de rack, ce qui permet d’économiser de l’espace dans le châssis. La vitesse de communication du bus de fond de panier prend en charge des taux de rafraîchissement élevés sans entraîner de retards de scrutation, tandis que la compatibilité du micrologiciel interne garantit une synchronisation fluide des opérations sur les plaques de base RX3i dans des conditions de charge industrielle continue.
Foire aux questions
Q : Comment la protection électronique contre les courts-circuits (ESCP) gère-t-elle les défauts de câblage sur le terrain ?
R : Les circuits ESCP intégrés surveillent en continu les courants de sortie des canaux. Lorsqu’une surintensité ou un court-circuit est détecté, le module désactive le point concerné afin d’éviter d’endommager le matériel, puis reprend automatiquement son fonctionnement normal une fois le défaut éliminé.
Q : Ce module de sortie à 32 points peut-il être inséré dans une plaque de base RX3i active ?
R : Oui, les fonds de panier PACSystems RX3i prennent en charge l’insertion et le retrait à chaud des modules d’E/S, ce qui permet aux techniciens de remplacer le module sans interrompre l’alimentation du fond de panier du système ni l’exécution de la logique du processeur.
Q : Quels accessoires de connectique de terrain sont nécessaires pour câbler l’IC694MDL754-CD ?
R : Le câblage de terrain se raccorde via un bornier amovible à 36 broches, en utilisant soit le bornier à vis de type boîtier IC694TBB032, soit le bornier à ressort IC694TBS032 (commandé séparément).
Directives d’installation sur le terrain
Montez l’IC694MDL754-CD dans tout emplacement universel d’E/S disponible d’une plaque de base PACSystems RX3i jusqu’à ce que les connecteurs arrière du fond de panier soient complètement enfichés. Câblez les actionneurs de terrain à l’aide d’un bornier IC694TBB032 ou IC694TBS032 homologué, en maintenant une séparation d’au moins 300 mm entre les lignes de sortie 24 VCC et les câbles d’alimentation CA haute tension. Reliez tous les blindages de câbles à une seule barre de terre du châssis située près de la paroi de l’armoire. Veillez à ce que la convection de l’armoire maintienne strictement la température ambiante de fonctionnement entre 0 et 60 °C afin de permettre la dissipation thermique sous une charge de sortie maximale de 0,75 A par canal.
