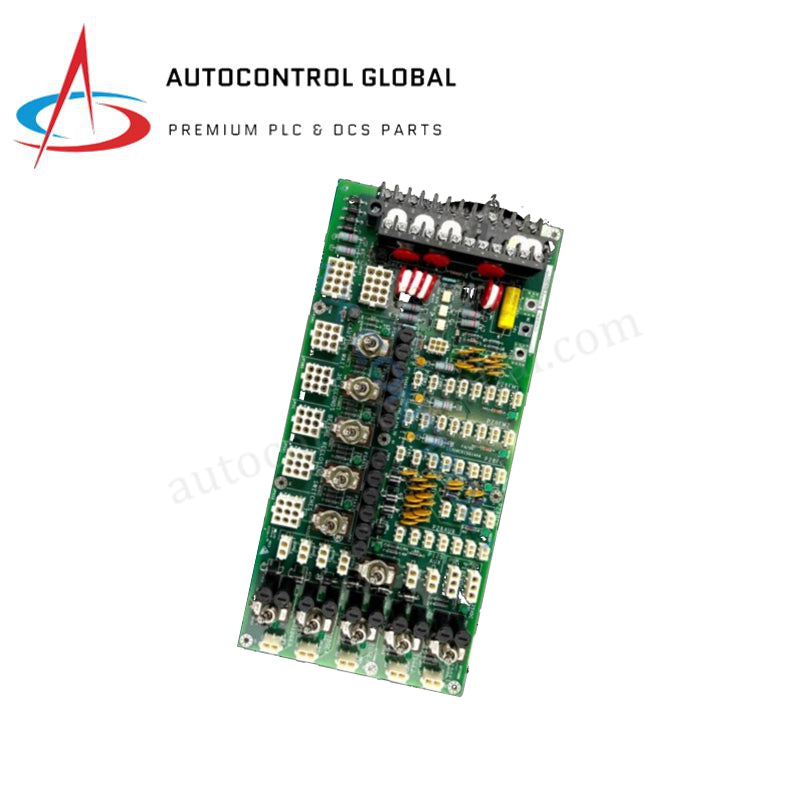

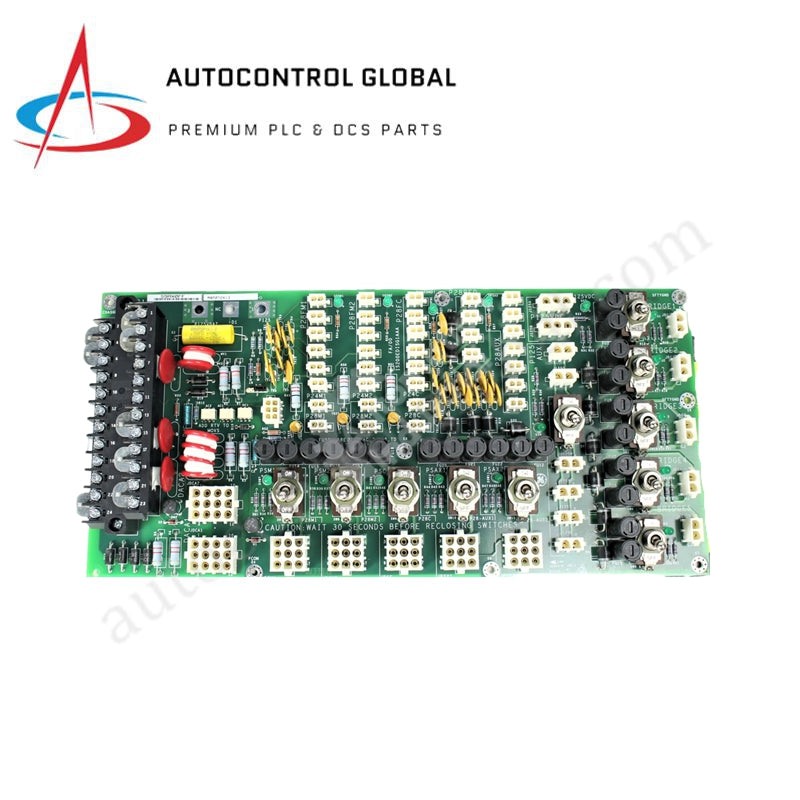

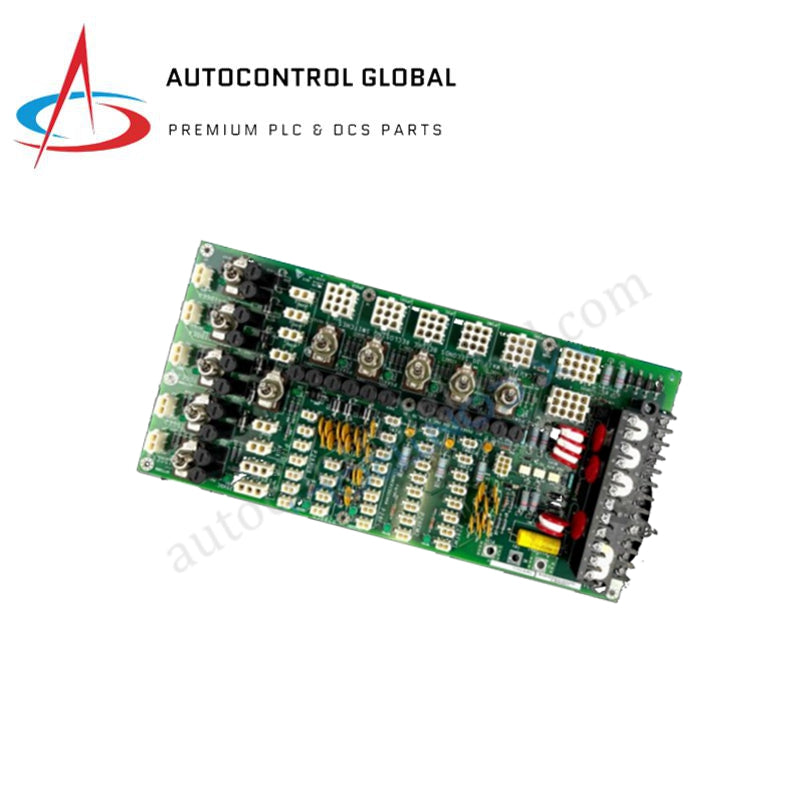

Carte terminale d'entrée/sortie de l'excitateur GE IS200EDISG1A EX2100e/Mark VIe
Manufacturer: GE Fanuc
-
Part Number: IS200EDISG1A
Condition：New with Original Package
Product Type: Cartes E/S numériques
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200EDISG1A EX2100e/Série Mark VIe
Le GE IS200EDISG1A, également référencé sous le nom de IS200EDIS Carte terminale d'entrée/sortie numérique pour exciteurs, fonctionne comme un composant matériel dédié à la terminaison des signaux d'entrée/sortie numériques au sein des plateformes de contrôle d’exciteurs EX2100e et Mark VIe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200EDISG1A |
| Marque | GE |
| Origine | États-Unis (USA) |
| Poids | 4,00 kg (poids d’expédition) |
| Dimensions | Environ 28 à 30 cm de largeur |
| Température de fonctionnement | -40 à +70 °C |
| Consommation électrique | Alimenté par une tension nominale de 28 VCC sur le bus arrière |
| Densité de canaux | 16 entrées numériques et 16 sorties numériques |
| Type d’entrée de signal | Entrées à contact sec, logique 24 VCC |
| Type de sortie de signal | Relais / pilotes de solénoïde (24-125 VCC) |
| Latence de réponse | < 1 ms pour les signaux de déclenchement |
| Isolation galvanique | Isolation canal-système et canal-canal |
Attributs techniques de contrôle industriel et d’entraînement
L’architecture de la carte relie directement les circuits discrets de terrain à l’ossature de traitement, en utilisant des paramètres optimisés de vitesse de communication du bus arrière pour traiter les déclencheurs d’arrêt critiques pour la sécurité. Pour maintenir une performance réseau déterministe sous des conditions de densité d’E/S maximale, les interfaces logiques gèrent les transitions numériques via des matrices spécifiques de compatibilité de flash firmware. Cette configuration élimine les variations de latence lors des changements d’état multi-canaux et assure un enregistrement précis de la séquence des événements sur le réseau.
Questions fréquemment posées
Q : Le circuit logique numérique supporte-t-il la vérification en ligne de la compatibilité du flash firmware en fonctionnement ?
R : Non, la vérification du firmware et les mises à jour de la mémoire flash doivent être effectuées pendant les périodes d’arrêt pour éviter toute corruption transitoire des canaux de vitesse de communication du bus arrière.
Q : Quelle est la limite mécanique pour les tailles de câblage de terrain sur ce module ?
R : Les borniers intégrés acceptent un câblage industriel standard jusqu’à 2,5 mm² (14 AWG) pour garantir une connectivité physique robuste et minimiser la résistance de boucle d’interface.
Directives d’installation sur site
- Structure de mise à la terre du châssis : Fixez l’ensemble sur le rail DIN ou la matrice de rack du cabinet. Assurez-vous que la borne principale de mise à la terre du châssis établit une connexion métal-métal à faible impédance directement au busbar maître de terre de protection.
- Séparation des câbles de signal : Acheminiez les lignes logiques d’entrée discrète basse tension 24 VCC dans des conduits de câblage physiques séparés, isolés des câbles de sortie de pilote de solénoïde haute tension 125 VCC pour réduire les interférences capacitives croisées.
- Terminaison de la drain de blindage : Connectez les fils de drain de blindage externes uniquement à la bride de mise à la terre désignée sur le cadre de la carte terminale. Ne mettez pas à la terre les deux extrémités du blindage du câble afin d’éviter la formation de boucles de terre.
