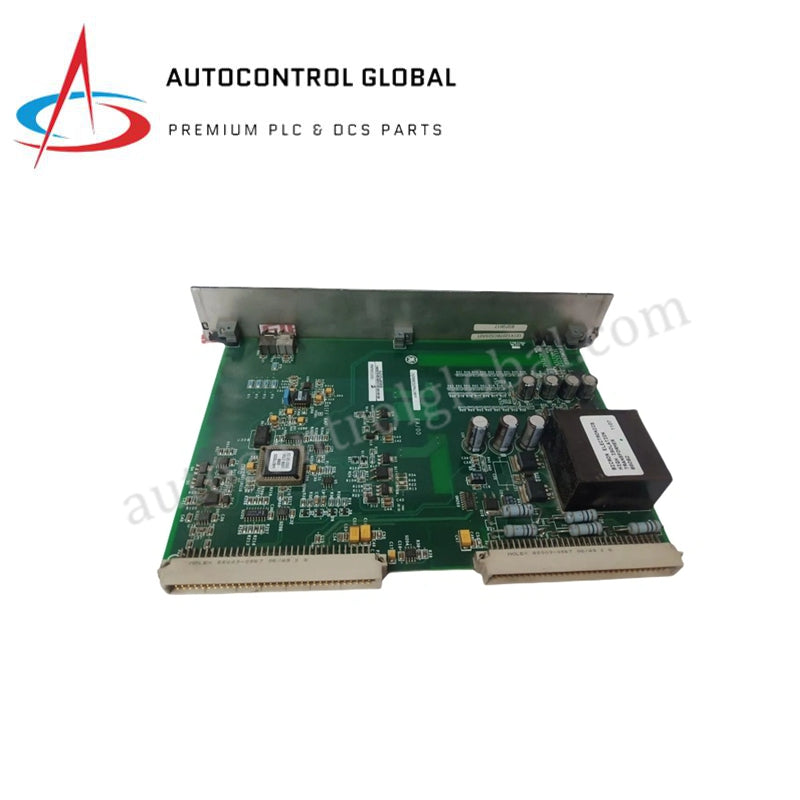

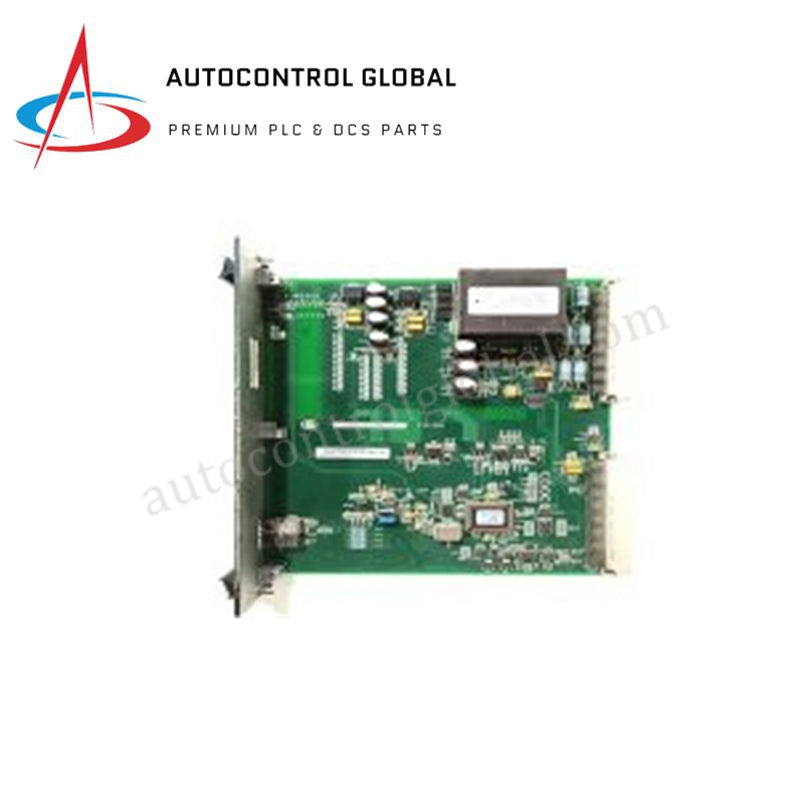

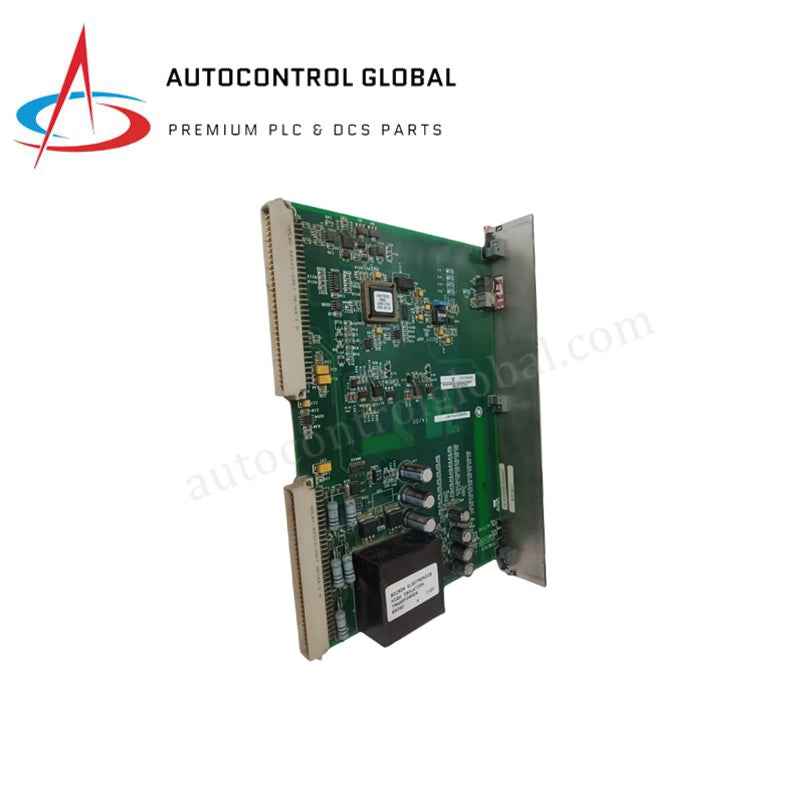

Carte de bornes d'entrée de contact GE IS200WCSAS1ADB Mark VI/VIe

Carte de bornes d'entrée contact / sortie relais GE IS200WCSAS1ADB

Configurée pour la surveillance des entrées contact et l'exécution des sorties relais dans les systèmes Mark VI/VIe, la GE IS200WCSAS1ADB (carte de bornes IS200WCSAS1ADB) assure la correspondance physique et électrique directe des signaux du terrain vers le contrôleur.

Spécifications matérielles

Contrôle industriel et montée en densité des E/S

L’architecture Mark VIe utilise la IS200WCSAS1ADB pour regrouper les entrées contact de protection et les sorties relais en un point de terminaison localisé. Cette carte prend en charge une montée en densité élevée des E/S en offrant une interface multi-canaux dans un format compact, réduisant significativement l’encombrement dans l’armoire. Le module intègre une suppression étendue des surtensions et un filtrage des signaux pour isoler l’électronique sensible de contrôle Mark VIe des bruits transitoires présents sur le câblage côté terrain. De plus, la carte maintient la compatibilité du firmware flash via son interface avec les packs d’E/S associés, garantissant un timing déterministe pour la logique critique de déclenchement et de protection. L’architecture du module permet une communication efficace sur le bus de fond de panier, facilitant la surveillance en temps réel des états des interrupteurs terrain et l’exécution rapide des séquences d’arrêt protecteur basées sur relais.

Questions fréquemment posées

Q : Cette carte de bornes est-elle compatible avec les configurations système TMR (Triple Modular Redundant) ?

R : Oui, la IS200WCSAS1ADB supporte les architectures système simplex et redondantes. Lorsqu’elle est déployée en configuration TMR, la carte facilite la distribution des signaux contact et des commandes relais à travers des packs d’E/S redondants pour assurer une opération tolérante aux pannes.

Q : Le module nécessite-t-il une alimentation externe pour les sorties relais ?

R : Les sorties relais requièrent généralement une source de tension externe pour piloter les actionneurs côté terrain, tandis que la logique côté contrôle est alimentée via la connexion au fond de panier du pack d’E/S hôte. Vérifiez les caractéristiques maximales des contacts avant d’appliquer l’alimentation terrain.

Q : Les canaux d’entrée sont-ils configurables pour différents niveaux de tension ?

R : Les canaux d’entrée sont conçus pour un signal nominal de 24 VCC. La connexion de tensions hors de cette plage peut dépasser les limites de suppression des surtensions ou endommager les composants de filtrage d’entrée ; vérifiez toujours les niveaux de source de signal avant la terminaison.

Consignes d’installation sur site

1. Montage : Fixez la carte au fond de panier de l’armoire de contrôle ou sur rail DIN en utilisant les trous de fixation fournis. Assurez-vous d’un espace suffisant autour du module pour permettre une bonne circulation d’air et dissipation thermique.
2. Raccordement : Connectez les entrées contact terrain et les charges des sorties relais aux borniers à vis. Utilisez des sections de câble appropriées pour éviter toute contrainte mécanique sur l’assemblage de la carte.
3. Blindage : Raccordez les blindages de tous les câbles de signal entrants aux bornes de masse châssis désignées. Une mise à la terre correcte des blindages est nécessaire pour atteindre l’isolation nominale de 1500 VCC et protéger contre les bruits en mode commun.
4. Validation : Effectuez un contrôle point à point du câblage à l’aide d’un multimètre pour confirmer la continuité des entrées/sorties. Vérifiez que les états des contacts sont correctement reflétés dans la base de données du système de contrôle de la turbine avant de fermer les relais de protection.
