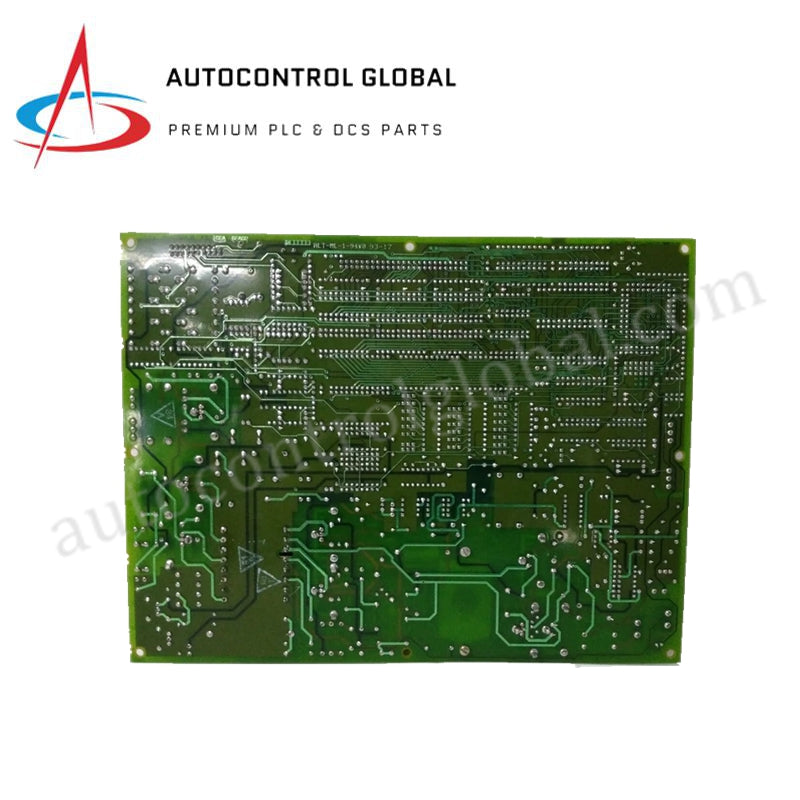

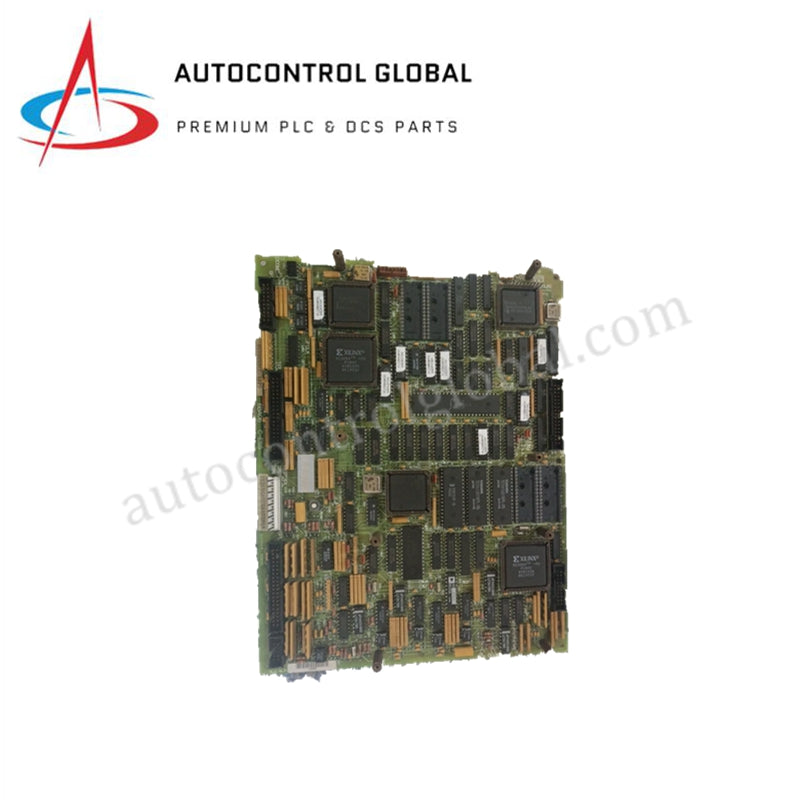

Module de gestion de redondance TMR | DS200TCCAG1BAA GE TCCA (copie)

Présentation du produit

Le GE DS200TCCAG1BAA (TCCA) constitue le cœur structurel du système de contrôle de turbine Speedtronic™ Mark V . Il fonctionne comme la carte de contrôle commune, facilitant la synchronisation complexe requise entre les cœurs CPU et les modules E/S individuels. La carte TCCA gère la distribution des signaux de contrôle critiques et régit les protocoles de vote à triple redondance modulaire (TMR). En agissant comme le contrôleur central du rack, cette carte garantit que les cœurs R, S et T restent parfaitement alignés lors de la régulation à grande vitesse de la turbine, ce qui la rend indispensable pour la sécurité des turbines à gaz et à vapeur.

État : 100 % Neuf, emballage d’usine d’origine.

Spécifications techniques

Le DS200TCCAG1BAA utilise des interfaces de bus à haute vitesse et un conditionnement de signal renforcé pour maintenir l’intégrité de la communication à l’échelle du système.

Avantages techniques

• Gestion centralisée de la redondance : La carte TCCA exécute la logique fondamentale de vote entre les processeurs de contrôle R, S et T. Elle identifie et isole en temps réel les divergences entre les cœurs, garantissant qu’une défaillance d’un seul processeur n’interrompt pas le fonctionnement de la turbine ni ne compromet les protocoles de sécurité.

• Synchronisation déterministe des signaux : Cette carte maintient une synchronisation au niveau de la microseconde pour la communication entre les cartes cœur et les interfaces terminales. En éliminant le jitter et le retard de signal, le DS200TCCAG1BAA assure que le régulateur de turbine réagit instantanément aux variations de charge ou aux fluctuations du réseau.

• Renforcement supérieur de l’isolation : Les environnements industriels génèrent un bruit électrique important. Le DS200TCCAG1BAA intègre une isolation avancée et un filtrage RC embarqués qui empêchent les interférences haute fréquence de corrompre le bus de communication commun du système. Cela protège l’intégrité du flux de données sur l’ensemble du rack Mark V.

• Conception robuste des interconnexions : La carte utilise des connecteurs à ruban haute densité conçus pour un transfert de signal sécurisé et à faible résistance. Ces connecteurs résistent aux vibrations continues typiques des salles de contrôle des centrales électriques, évitant les coupures intermittentes de communication.

• Architecture de maintenance simplifiée : La disposition modulaire permet des diagnostics rapides. Les techniciens vérifient l’état de la communication directement via l’IHM Mark V, identifiant si la panne se situe au niveau de la couche de distribution commune ou d’un module E/S en aval spécifique.

FAQ

Q : Le DS200TCCAG1BAA gère-t-il les entrées de capteurs analogiques ?

R : Non. Bien que la carte TCCA coordonne la distribution des données analogiques, le traitement réel des thermocouples ou LVDT s’effectue sur des cartes analogiques spécialisées comme la DS200TCQCG1B. La TCCA agit comme un « routeur » qui dirige les données traitées vers les destinations appropriées.

Q : Quelle est la relation entre les suffixes G1B et G1BAA ?

R : Le DS200TCCAG1B est le groupe fonctionnel de base. Le G1BAA représente un niveau de révision spécifique (mise à jour des circuits imprimés et composants). Ces révisions restent compatibles rétroactivement ; cependant, nous recommandons d’aligner les niveaux de révision sur tous les cœurs redondants pour garantir des délais de propagation identiques.

Q : Comment identifier une défaillance sur la carte TCCA ?

R : Les alarmes « Perte de communication » au niveau système sur plusieurs cartes E/S simultanément indiquent souvent une panne de la TCCA. Puisqu’elle gère le bus commun, une défaillance ici perturbe généralement la coordination entre les cœurs R, S et T, déclenchant une alarme de diagnostic TMR.

Q : Cette carte nécessite-t-elle une calibration ?

R : Non. Le DS200TCCAG1BAA est une carte d’interface de coordination numérique. Elle ne contient pas de convertisseurs analogique-numérique (CAN) nécessitant une calibration sur site. Une fois configurée correctement selon la spécification de contrôle de votre site, elle fonctionne automatiquement au démarrage.
