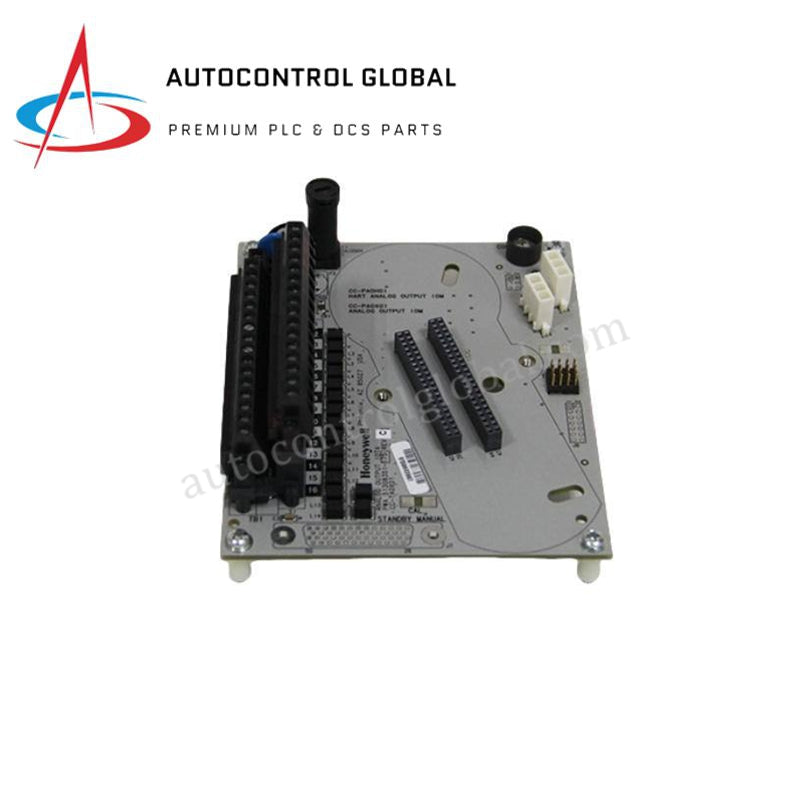

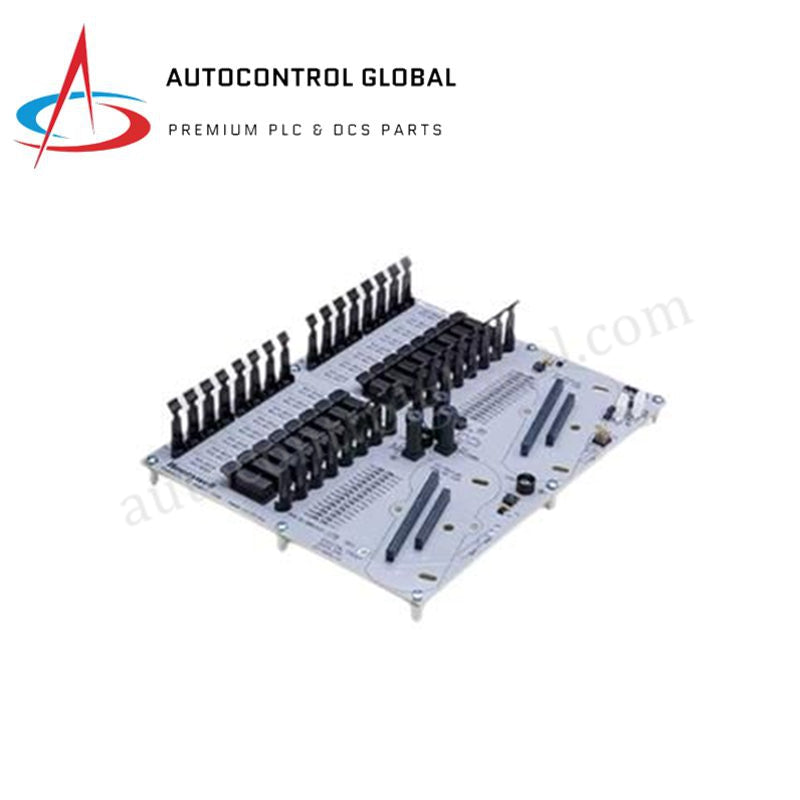

Honeywell CC-GDOL11 51306321-175 C300 Sortie Numérique IOTA

Description du produit

Le CC-GDOL11 (51306321-175) sert d’assemblage de terminaison d’E/S à sortie numérique à haute intégrité (IOTA) pour les systèmes Honeywell Experion PKS C300. Ce module fournit l’interface physique et électrique nécessaire pour piloter des dispositifs de terrain tels que solénoïdes, relais, contacteurs et alarmes. Conçu pour un contrôle discret précis, le CC-GDOL11 (51306321-175) supporte 11 canaux de sortie numérique isolés, chacun conçu pour gérer des charges nominales de 24 VCC avec une précision déterministe.

Cette IOTA facilite la terminaison sécurisée du câblage tout en assurant une isolation galvanique entre l’environnement de terrain et le backplane du système. Sa conception robuste en assemblage de circuits imprimés (PWA) supporte les environnements industriels exigeants, prévenant les interférences de signal et protégeant le matériel du contrôleur principal. Nous fournissons ce composant 100 % neuf et d’origine usine, garantissant que vos dispositifs de sécurité et boucles d’actionnement maintiennent une fiabilité maximale.

Spécifications techniques

• Fabricant : Honeywell (États-Unis)

• Numéro de modèle : CC-GDOL11

• Numéro de pièce : 51306321-175 (PDOB01)

• Type de produit : Assemblage de terminaison d’E/S à sortie numérique (IOTA)

• Canaux de sortie : 11 canaux isolés

• Tension nominale : 24 VCC

• Type de signal : Discret ON/OFF (support logique transistor/relais)

• Isolation : Isolation galvanique canal à canal et canal à système

• Diagnostic : Détection de défaut en temps réel et surveillance de la communication

• Vitesse de balayage : 100 ms typique (dépend de la configuration du contrôleur)

• Température de fonctionnement : -20 °C à +70 °C

• Température de stockage : -40 °C à +85 °C

• Humidité relative : 5 % à 95 % (sans condensation)

• Montage : Installation sur rack / support série C300

• Dimensions : 127 mm x 35 mm x 147 mm

• Poids : 0,6 kg

Avantages techniques

• Intégrité du signal améliorée : L’isolation canal à canal empêche le bruit électrique ou les défauts de terrain de se propager aux canaux adjacents, garantissant qu’un solénoïde défectueux ne déclenche pas des sorties non concernées.

• Gestion de la redondance : Le CC-GDOL11 (51306321-175) supporte des configurations d’E/S redondantes, permettant une bascule transparente vers un module de secours sans interrompre les actionnements de terrain actifs.

• Dissipation thermique efficace : La disposition du PWA et la conception mécanique favorisent la stabilité thermique lors d’opérations continues à forte charge, ce qui le rend adapté aux installations en armoires à haute densité.

FAQ

• Le CC-GDOL11 (51306321-175) est-il compatible avec des charges 120 V ?Cette IOTA spécifique est conçue pour 24 VCC nominal. Pour des charges 120/240 V CA, vous devez utiliser des relais d’interposition afin d’éviter d’endommager le circuit de sortie numérique.

• Ce numéro de pièce inclut-il le revêtement conforme ?Oui, le suffixe -175 désigne généralement le revêtement conforme Honeywell, qui offre une protection contre l’humidité et les gaz atmosphériques corrosifs (environnement G3).

• Puis-je remplacer un module PDOB01 par le CC-GDOL11 ?Le CC-GDOL11 est la désignation matérielle fonctionnelle souvent associée au PWA PDOB01. Vérifiez la compatibilité de la plaque de base de votre système actuel avant l’installation.
