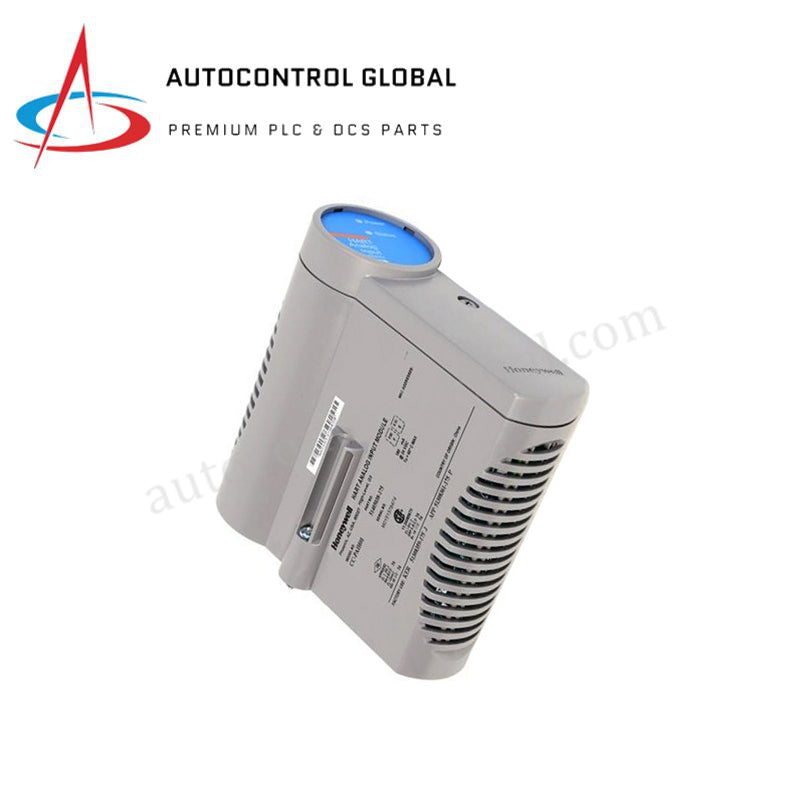

Module UIO Experion PKS CC-PUI031 Honeywell USA Original

Description du produit

Le CC-PUI03 est un module d'entrée/sortie universel (UIO) très polyvalent conçu pour la plateforme matérielle Honeywell Experion PKS Série-C. Ce module représente une avancée significative en matière de flexibilité des E/S, permettant à chacun de ses canaux d’être configuré par logiciel en entrée analogique, sortie analogique, entrée numérique ou sortie numérique. En utilisant le CC-PUI03, les ingénieurs d’usine peuvent réduire considérablement la complexité matérielle, optimiser l’espace dans les armoires et diminuer le stock de pièces de rechange nécessaire pour les divers signaux des appareils de terrain.

Conçu pour l’environnement du contrôleur C300, le CC-PUI03 prend en charge un traitement précis des signaux analogiques (4–20 mA), discrets (24 VCC) et à impulsions. Son architecture robuste inclut une isolation galvanique intégrée et des diagnostics avancés, garantissant que les défauts côté terrain sont détectés avant d’impacter la disponibilité du processus. Ce module est idéal pour les applications de contrôle à haute densité où les types de signaux peuvent varier ou évoluer au cours du cycle de vie du projet. Nous fournissons cette unité 100 % neuve et d’origine usine, assurant une autorité et une fiabilité maximales pour votre infrastructure DCS.

Spécifications techniques

• Fabricant : Honeywell (États-Unis)

• Numéro de modèle : CC-PUI03 (également référencé sous CC-PUI031)

• Type de module : Entrée/Sortie universelle (UIO)

• Compatibilité plateforme : Experion PKS Série-C / Contrôleur C300

• Configuration des canaux : Sélectionnable par logiciel pour chaque canal

• Types de signaux pris en charge :

• Entrée analogique (4–20 mA)

• Sortie analogique (4–20 mA)

• Entrée numérique (24 VCC)

• Sortie numérique (24 VCC)

• Résolution du signal : Conversion A/N et N/A 16 bits

• Isolation : Isolation galvanique canal-système

• Température de fonctionnement : -20 °C à +55 °C (nominal) / étendue jusqu’à +70 °C

• Humidité de fonctionnement : 5 % à 95 % HR (sans condensation)

• Dimensions : 5,5 x 16 x 14,5 cm

• Poids : 0,4 kg (net) / Poids d’expédition 0,8–1,0 kg

• Certifications : CE, UL, CSA, compatible avec revêtement conforme G3

Avantages techniques

• Flexibilité de liaison tardive : Le CC-PUI03 permet une « liaison tardive » dans les projets d’ingénierie. Le câblage terrain peut être réalisé avant que les types de signaux finaux ne soient définis dans le logiciel, réduisant ainsi considérablement les risques liés au planning du projet.

• Optimisation de l’espace : En regroupant plusieurs types de modules spécialisés en un seul format CC-PUI03 , les utilisateurs peuvent réduire le nombre de racks d’E/S et les alimentations associées nécessaires dans la salle de contrôle.

• Maintenance proactive : Les diagnostics intégrés surveillent en temps réel la santé des canaux et l’intégrité des signaux. Les défauts tels que fils coupés ou courts-circuits sont signalés directement à la console Experion PKS, facilitant une analyse rapide des causes racines.

FAQ

• Le CC-PUI03 prend-il en charge la communication HART ?Les modules standard CC-PUI03 sont axés sur la flexibilité universelle des signaux. Pour une intégration complète de la gestion numérique des actifs HART, veuillez vérifier si votre base IOTA Série-C spécifique et la révision du firmware prennent en charge le passage HART pour les canaux universels.

• Puis-je mélanger des signaux analogiques et numériques sur le même module ?Oui. Chaque canal est configurable indépendamment. Par exemple, vous pouvez avoir 8 entrées analogiques et 8 sorties numériques fonctionnant simultanément sur un seul module CC-PUI03 .

• Quelle est la différence entre CC-PUI03 et CC-PUI031 ?Ces désignations font généralement référence à la même unité matérielle fonctionnelle au sein de la famille UIO Série-C, le « 1 » indiquant souvent des niveaux spécifiques de révision PWA ou des variations d’emballage pour différentes régions du monde.
