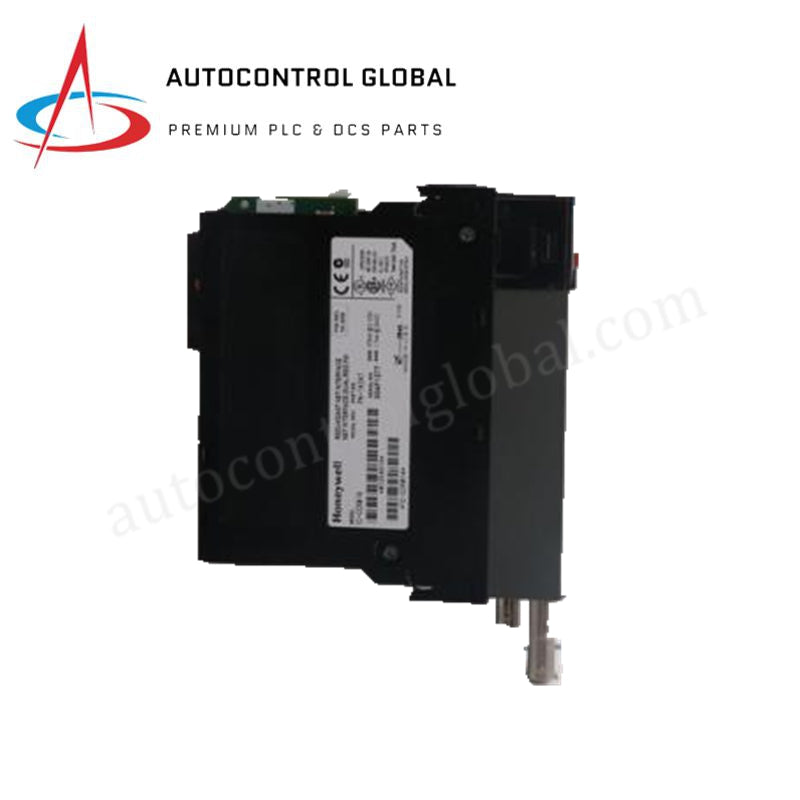

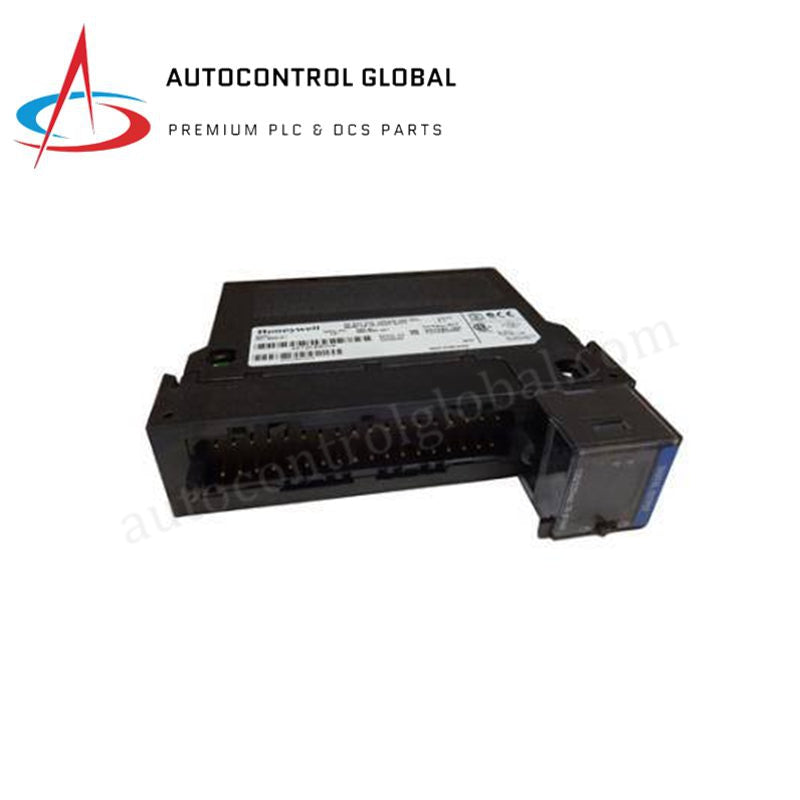

Module de contrôle DCS Honeywell TC-OAH061 plage 0-21mA

Présentation du produit

Le Honeywell TC-OAH061 fonctionne comme une interface de sortie analogique haute performance au sein du système Experion Process Knowledge System (PKS) et des systèmes de contrôle distribués (DCS) associés. Ce module convertit les commandes de contrôle numériques en signaux analogiques précis de 0 à 21,0 mA pour piloter des actionneurs de terrain critiques, notamment des vannes de régulation, des pompes à vitesse variable et des entraînements robustes. Nous fournissons cette unité 100% neuve et originale, garantissant la précision du signal à la sous-millisecondes requise pour un contrôle de boucle de procédé strict dans des environnements industriels volatils.

Spécifications techniques

Avantages techniques

• Isolation galvanique supérieure : Le TC-OAH061 dispose d’une isolation individuelle canal à canal testée à 2546 VDC. Cela évite les boucles de masse et garantit qu’une défaillance sur un appareil de terrain ne se propage pas aux canaux adjacents ni au backplane, maintenant ainsi l’intégrité globale du système.

• Réponse rapide du procédé : Avec une fréquence de mise à jour de 25 ms pour tous les canaux simultanément, ce module facilite le contrôle en temps réel des vannes à action rapide. Cette rapidité minimise les dépassements et oscillations dans les boucles à haute pression ou à fort débit.

• Intégrité robuste du signal : L’immunité intégrée aux interférences radiofréquences protège le module des perturbations électromagnétiques courantes dans les centres de commande moteurs et les halls de turbines. Même dans des environnements avec une intensité de champ de 10 V/m, le module maintient un taux d’erreur inférieur à 2,0 %.

• Conception thermique haute efficacité : Malgré la gestion de six boucles de courant indépendantes, le module ne dissipe que 6,7 W de puissance. Cette faible empreinte thermique évite l’accumulation de chaleur dans les armoires DCS à haute densité, prolongeant la durée de vie des composants électroniques voisins.

• Fonctionnalité de remplacement à chaud : Les équipes de maintenance peuvent remplacer le TC-OAH061 sans couper l’alimentation du rack système, réduisant significativement le temps moyen de réparation (MTTR) et éliminant les arrêts de production inutiles.

FAQ

Q : Le TC-OAH061 nécessite-t-il une borne de connexion spécifique pour le câblage ?

R : Oui, ce module utilise la borne TC-TBNH à 20 positions. Assurez-vous que la borne est correctement installée pour maintenir la tension d’isolation de 2546 VDC.

Q : Puis-je configurer les canaux individuellement pour différentes plages de courant ?

R : Le module supporte une plage matérielle globale de 0 à 21,0 mA. Vous pouvez la calibrer dans votre logiciel Experion PKS aux incréments standard 4-20 mA ou 0-20 mA selon les besoins de vos actionneurs.

Q : Comment le module gère-t-il les surtensions de sortie ?

R : Le TC-OAH061 intègre une protection continue contre les surtensions évaluée à 24 VAC/VDC à température ambiante. Cela protège le DAC 13 bits interne des contre-EMF ou des erreurs de câblage accidentelles sur le terrain.

Q : Cette unité est-elle neuve ou reconditionnée ?

R : Chaque TC-OAH061 que nous fournissons est 100% neuve et scellée en usine. Nous ne vendons pas de pièces reconditionnées ni de stock ancien pour les applications critiques Experion PKS.
