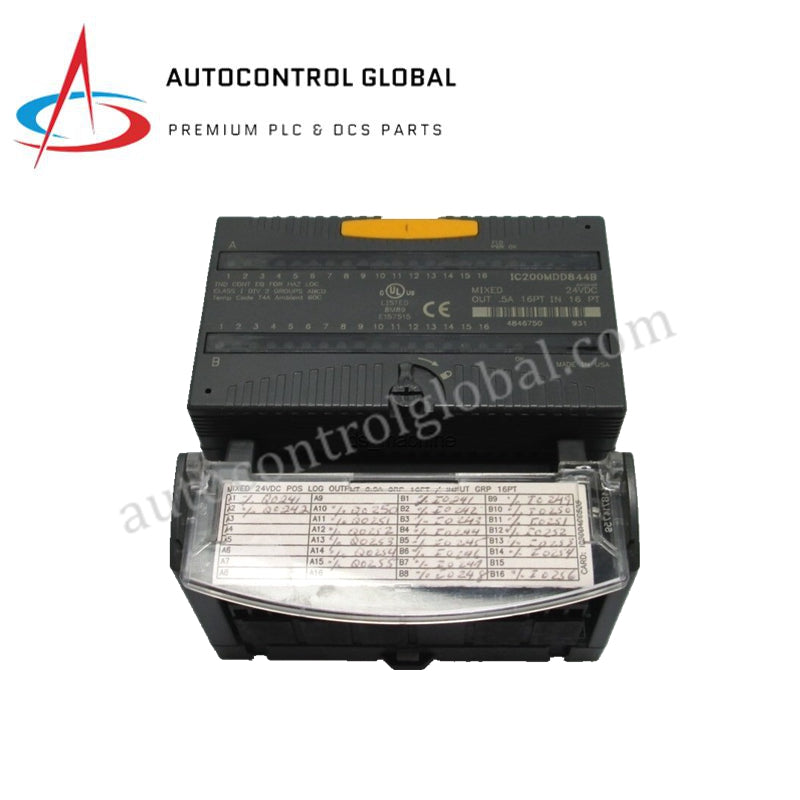

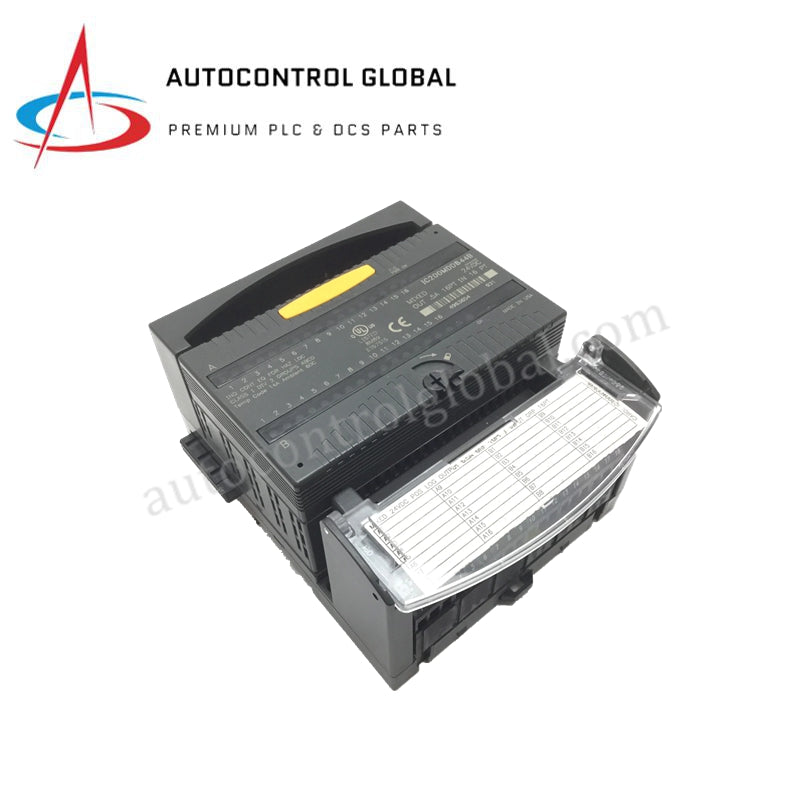

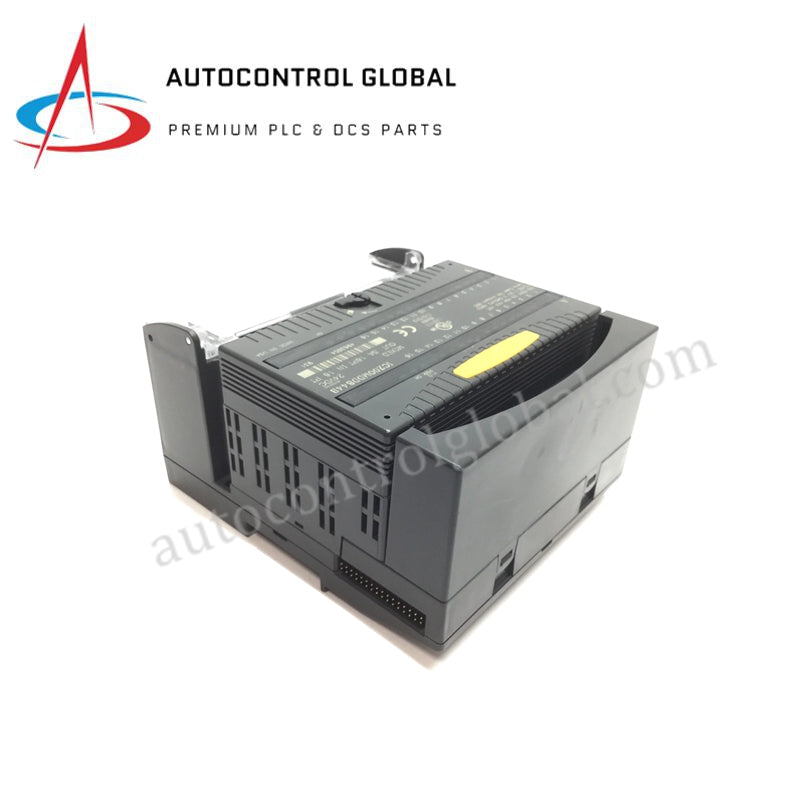

IC200MDD844B Module d’E/S mixtes discrètes GE VersaMax

  • Manufacturer: GE Fanuc

  • Part Number: IC200MDD844B

  • Condition:New with Original Package

  • Product Type: Modules d’E/S discrètes

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Module d’E/S mixtes GE Fanuc IC200MDD844B VersaMax

Le GE Fanuc IC200MDD844B, également répertorié sous la référence IC200MDD844 comme module d’E/S mixtes, fonctionne comme un composant matériel dédié au traitement local des signaux numériques et au contrôle des actionneurs de terrain au sein des plateformes API GE VersaMax.

Spécifications matérielles

Paramètre Spécification
Modèle IC200MDD844B
Marque GE Fanuc
Origine États-Unis
Poids 1,0 kg (2,2 lb)
Dimensions 95 mm L x 76 mm P x 90 mm H
Température de fonctionnement 0 à 60 °C
Consommation électrique Entrée d’alimentation externe 24 VCC
E/S intégrées 84 points au total (48 entrées CC, 36 sorties CC à transistors)
Tension d’entrée Logique positive 24 VCC
Type de sortie Sorties CC à transistors (source)
Courant nominal de sortie 0,5 A par point, 2 A par groupe commun
Capacité mémoire 9 Ko de mémoire de logique utilisateur, 256 octets de registres
Ports de communication RS-232 (port RJ-45), SNP/SNPX, esclave Modbus RTU
Montage Montage sur rail DIN ou sur panneau

Bus de fond de panier et mise à l’échelle de la densité des E/S

Le module exécute des échanges de données rapides sur le bus de fond de panier localisé, garantissant un fonctionnement déterministe pendant les intervalles d’analyse des E/S à haute densité. La compatibilité intégrée avec la mémoire flash du firmware préserve le mappage de l’état des sorties et les valeurs des registres internes lors du traitement simultané de 84 voies TOR. En outre, la mise à l’échelle d’une forte densité d’E/S réduit l’espace requis dans le rack tout en maintenant un débit de signal fiable entre les capteurs de terrain et l’UC.

Foire aux questions

Q : Quelle est la charge de courant maximale autorisée sur les sorties CC à transistors ?

R : Chaque point de sortie à transistor source gère un courant continu maximal de 0,5 A à 24 VCC, avec une limite de courant totale de 2 A par groupe commun.

Q : Quels protocoles de communication sont pris en charge nativement par l’interface série intégrée ?

R : Le port RS-232 RJ-45 intégré prend en charge les protocoles esclaves SNP, SNPX et Modbus RTU pour l’interface directe avec les panneaux opérateur et les logiciels de programmation.

Directives d’installation sur site

Suivez ces pratiques fondamentales lors du montage physique et de la configuration du câblage :

  1. Montez le module sur un rail DIN standard de 35 mm ou fixez-le à un panneau arrière mis à la terre à l’aide de vis de montage dédiées.
  2. Acheminez séparément les câbles des capteurs et actionneurs TOR 24 VCC des lignes CA haute tension afin de réduire au minimum les interférences inductives.
  3. Connectez directement les blindages des câbles de signal à la barre de terre locale de l’armoire à l’aide de tresses de mise à la terre courtes.
  4. Vérifiez que les charges CC inductives connectées aux sorties à transistors intègrent des diodes de roue libre afin d’éviter que des transitoires de tension n’endommagent les voies de sortie.
