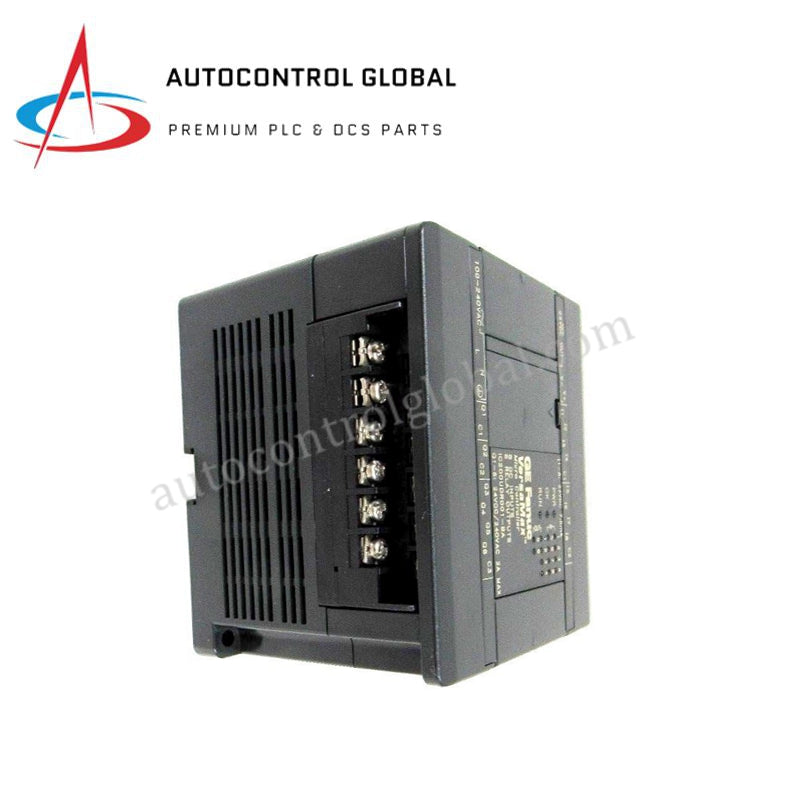

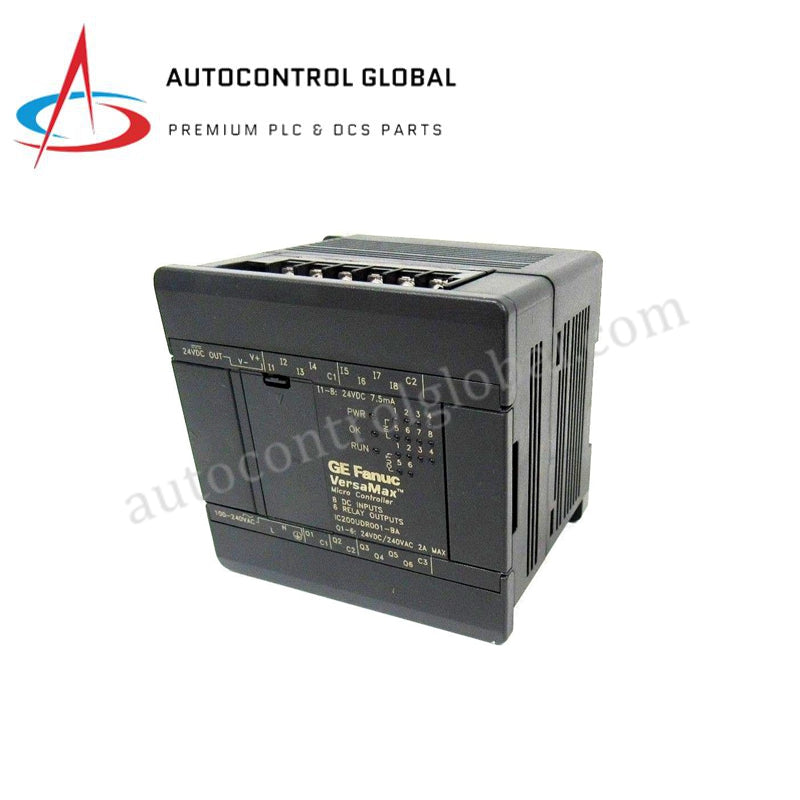

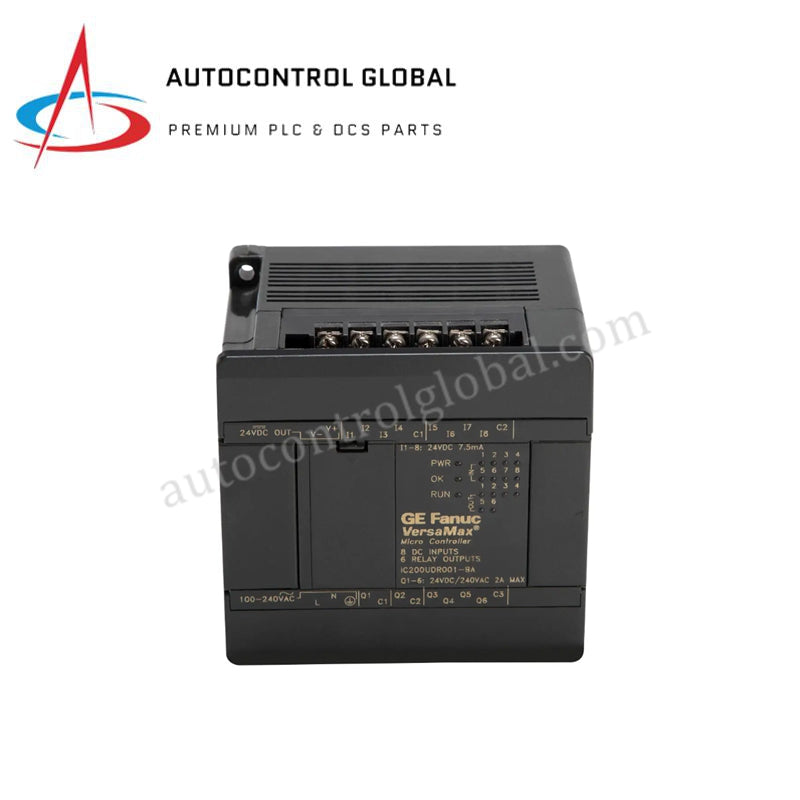

IC200UDR001-BA GE Fanuc VersaMax Micro automate programmable industriel

Contrôleur GE Fanuc IC200UDR001-BA VersaMax Micro

Configuré pour l’exécution des E/S discrètes et le traitement logique local dans des systèmes d’automatisation autonomes ou en réseau, le GE Fanuc IC200UDR001-BA (contrôleur Micro IC200UDR001) assure l’exécution physique et électrique directe sur des plateformes de machines industrielles. L’appareil exécute des séquences logiques à grande vitesse via 8 canaux d’entrée CC et 6 canaux de sortie à relais électromécaniques, avec une interface directe vers les interrupteurs de terrain, les capteurs et les actionneurs.

Caractéristiques matérielles

Vitesse de communication du bus de fond de panier et intégration réseau

L’unité est équipée de pilotes de communication à haute vitesse sur le bus de fond de panier, optimisés pour les modules d’extension locaux, permettant des temps de cycle déterministes sur les points d’E/S d’extension connectés, jusqu’à la limite physique de 126 points. Le matériel série intégré prend en charge les protocoles esclave Modbus RTU, SNP et SNPX via RS-232, tout en maintenant la compatibilité déterministe du micrologiciel lors des mises à jour en ligne de la logique à relais au moyen des suites de programmation Proficy Machine Edition ou VersaPro.

Foire aux questions

Q : Les modules d’E/S d’extension peuvent-ils être remplacés à chaud pendant l’exécution active du processeur ?

R : Non. Le bus de fond de panier VersaMax Micro ne prend pas en charge le remplacement à chaud sous tension. Le retrait ou l’insertion d’unités d’E/S d’extension pendant le fonctionnement du contrôleur peut entraîner une corruption de la mémoire, des défauts système ou des dommages matériels. L’alimentation doit être isolée avant toute reconfiguration physique du matériel.

Q : Quelle est l’intensité nominale continue maximale des canaux de sortie à relais, et une suppression externe est-elle nécessaire ?

R : Les sorties à relais sont prévues pour 2,0 A en continu par canal à 24 VDC / 240 VAC. Les charges inductives telles que les solénoïdes ou les bobines de contacteurs nécessitent des circuits RC d’antiparasitage externes ou des diodes de roue libre installés en parallèle sur la charge afin d’éviter l’érosion des contacts due aux transitoires de tension.

Q : Comment les potentiomètres analogiques intégrés sont-ils mappés dans la mémoire du contrôleur ?

R : Les deux potentiomètres analogiques intégrés mettent directement à l’échelle les valeurs des registres internes sans programmation matérielle supplémentaire, offrant des plages de réglage manuel mappées dans la mémoire des registres système pour le réglage sur site des temporisateurs et des consignes.

Directives d’installation sur site

• Montez l’unité sur des rails DIN standard de 35 mm ou directement sur une plaque arrière en acier mise à la terre à l’aide de fixations M4. Prévoyez un dégagement minimal de 50 mm au-dessus et au-dessous du châssis afin d’assurer la circulation de l’air par convection thermique.
• Raccordez directement le conducteur de terre de protection principal (PE) à la borne de terre dédiée de l’unité. Utilisez un fil d’une section d’au moins 2,0 mm² (14 AWG) avec une liaison à faible impédance.
• Acheminez le câblage d’entrée basse tension 24 VDC et les câbles de communication série dans des goulottes physiquement séparées de l’entrée d’alimentation haute tension 120/240 VAC et des lignes de sortie à relais inductives.
• Reliez les blindages des câbles de communication RS-232 à la terre en un seul point, uniquement côté hôte, afin d’éviter les boucles de masse. Serrez toutes les connexions des borniers à vis selon les couples spécifiés (0,5 à 0,6 Nm).
