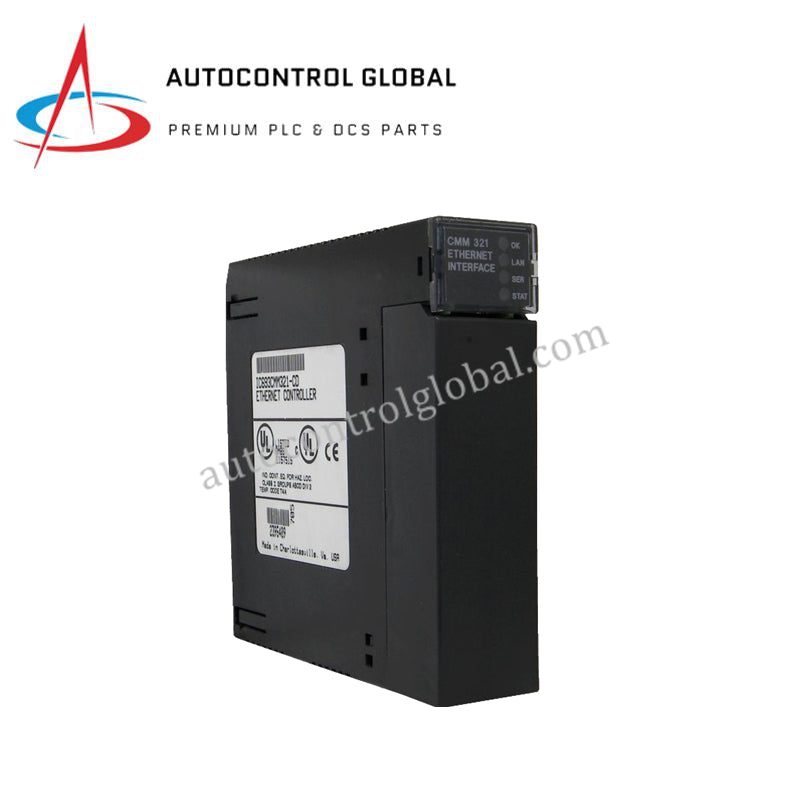

IC693CMM321-CD | GE Fanuc | Interface Ethernet Série 90-30

Description du produit

Présentation du produit

Le IC693CMM321-CD est un module d'interface Ethernet pour les automates programmables GE Fanuc Série 90-30. Il offre une connectivité TCP/IP à un réseau local Ethernet, permettant un échange de données en temps réel avec les IHM, les systèmes SCADA, les E/S distantes, les bases de données et les contrôleurs tiers. Ce module agit comme un pont réseau supportant des communications multi-protocoles avec jusqu'à 16 connexions serveur simultanées.

Cette unité d'occasion est dépourvue de son couvercle mais est entièrement fonctionnelle et bénéficie de la garantie de 2 ans de Radwell.

Description fonctionnelle

Le IC693CMM321-CD intègre plusieurs ports de communication pour assurer une connectivité polyvalente : un port RS-232 RJ-11 pour le gestionnaire de station, un port RS-485 15 broches de type D pour le chargeur, et un port Ethernet AAUI (nécessite un transceiver externe). Ses voyants d'état (OK, LAN, SER, STAT) et son bouton multifonction de redémarrage permettent les diagnostics, les tests et les opérations de maintenance.

Compatible avec les CPU Série 90-30 (version 6.50 ou supérieure pour une fonctionnalité complète ; les versions 5.03–6.04 supportent une connexion SRTP), ce module est idéal pour connecter des automates dans des réseaux industriels moyens à grands.

Caractéristiques techniques

• Modèle : IC693CMM321-CD

• Gamme de produits : GE Fanuc Série 90-30

• Type de produit : Module de communication interface Ethernet

• Alimentation : 24 VCC

• Température de fonctionnement : –20 °C à +60 °C

• Température de stockage : –40 °C à +85 °C

• Dimensions : 100 × 60 × 50 mm

• Ports de communication :

• 1 × RS-232 (RJ-11, port gestionnaire de station)

• 1 × RS-485 (15 broches de type D, port chargeur)

• 1 × port Ethernet AAUI (transceiver externe requis)

• Vitesse Ethernet : 10/100 Mbps

• Débit de communication maximal : 9600 bps (série)

• Protocoles supportés : TCP/IP, UDP, Modbus RTU, Modbus TCP, CCM RTU, CCM SNP, GE SRTP

• Connexions serveur maximales : 16 simultanées

• Diagnostics : Auto-test intégré, voyants d'état (OK, LAN, SER, STAT)

• Largeur du module : Emplacement simple

• Poids : 0,50 lb (0,23 kg)

• Certifications : CE, UL, CSA
