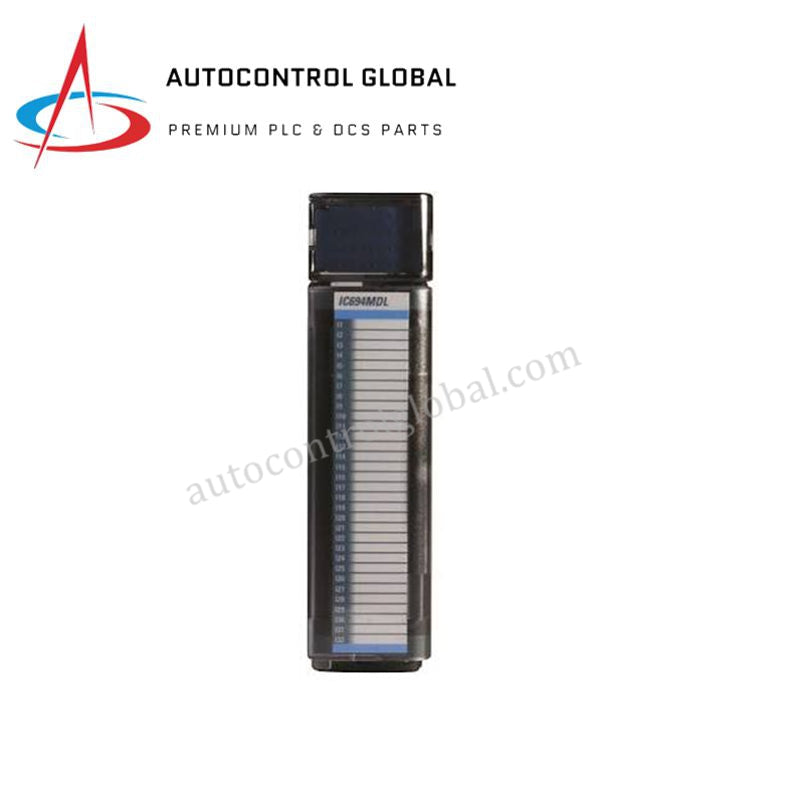

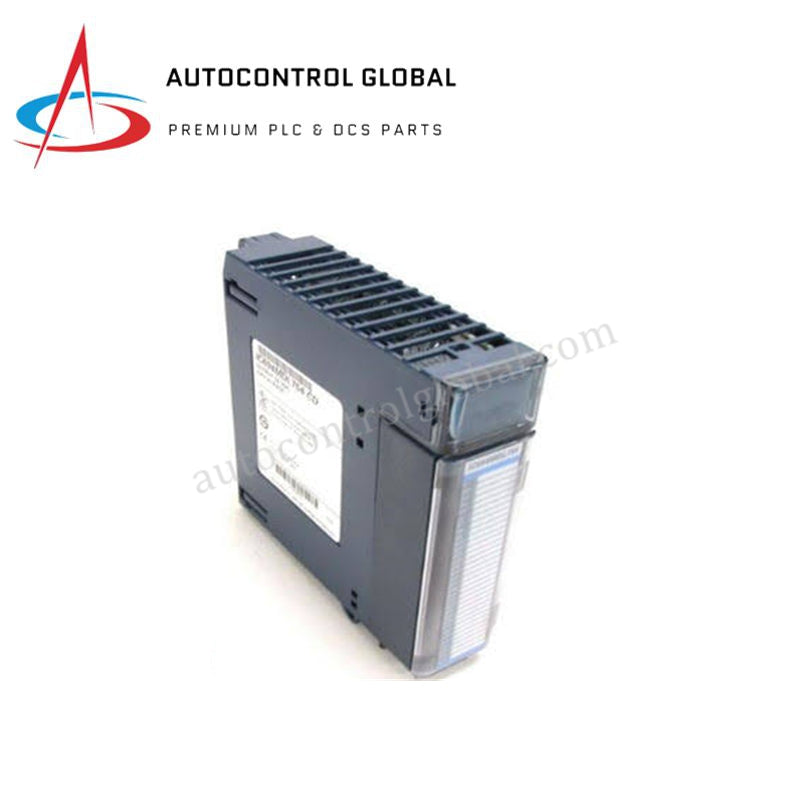

IC694MDL754 Module de sortie TOR GE Fanuc RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694MDL754-HD
Condition：New with Original Package
Product Type: Modules de sorties TOR
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Module de sorties discrètes GE Fanuc IC694MDL754 PACSystem RX3i
Le GE Fanuc IC694MDL754-HD, également répertorié sous la référence IC694MDL754 comme module de sorties discrètes haute densité à 32 points, fonctionne comme un composant matériel dédié à la génération d’une logique de commutation discrète au sein des racks d’E/S PACSystem RX3i.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IC694MDL754-HD (modèle de base : IC694MDL754) |
| Marque | GE Fanuc / Emerson |
| Origine | États-Unis / fabrication mondiale standard |
| Poids | 0,40 kg (0,88 lb) |
| Dimensions | Dimensions standard d’un module d’E/S RX3i à emplacement unique |
| Température de fonctionnement | De 0 °C à 60 °C |
| Consommation électrique | 300 mA maximum à 5 V CC (depuis le fond de panier) |
| Canaux de sortie | 32 sorties discrètes (logique positive) |
| Regroupement | 2 groupes (16 canaux isolés par groupe) |
| Plage de tension de fonctionnement | De 10,2 à 30,0 V CC (12/24 V CC nominal) |
| Courant de sortie | 0,75 A par point |
| Courant d’appel | 3,0 A maximum |
| Temps de réponse | 0,5 ms maximum (activation / désactivation) |
| Chute de tension à l’état activé | 0,3 V CC maximum |
| Courant de fuite à l’état désactivé | 0,1 mA maximum |
| Isolation entre le terrain et le fond de panier | 250 V CA en continu, 1 500 V CA pendant 1 minute |
| Isolation entre groupes | 250 V CA en continu, 1 500 V CA pendant 1 minute |
| Protection interne | Protection contre les courts-circuits, les surintensités et les surchauffes |
| Indicateurs d’état | 32 voyants LED individuels d’état des sorties |
| Blocs de jonction compatibles | De type boîtier (IC694TBB032) / de type à ressort (IC694TBS032) |
Fond de panier déterministe et exécution des sorties haute densité
Les ingénieurs intègrent le module GE Fanuc IC694MDL754 au bus de fond de panier du PACSystem RX3i afin de maintenir un traitement des signaux haute densité sans compromettre la vitesse de communication du bus de fond de panier. L’architecture interne des sorties utilise des circuits électroniques de protection contre les courts-circuits et les surchauffes pour assurer la compatibilité avec le flash du micrologiciel et l’exécution en temps réel sur des réseaux EtherNet/IP déterministes. Deux groupes isolés de 16 canaux de sortie isolent les transitoires de commutation du terrain de la logique de commande du fond de panier, empêchant la propagation du bruit électrique vers les modules de processeur ou de communication adjacents.
Foire aux questions
Q : Que se passe-t-il lorsqu’une condition de surintensité ou de court-circuit survient sur un point de sortie ?
R : Le module active des circuits électroniques de protection contre les surintensités et les surchauffes afin de désactiver la sortie, de protéger les composants internes et de fournir simultanément un retour de diagnostic par LED pour chaque canal.
Q : Quelles options de câblage sont nécessaires pour connecter les actionneurs de terrain au module ?
R : Le module nécessite soit le bornier de type boîtier IC694TBB032, soit le bornier à ressort IC694TBS032 pour permettre l’acheminement des fils de sortie haute densité à 32 points.
Directives d’installation sur site
Lorsque les techniciens montent le module dans un emplacement d’E/S universelles PACSystem RX3i, ils doivent établir une connexion fiable à la masse du châssis afin de respecter les limites de la barrière d’isolation optique de 1 500 V CA. Les installateurs doivent séparer le câblage d’alimentation externe 24 V CC des lignes analogiques ou de signal de faible niveau dans des chemins de câbles dédiés. Pour assurer la bonne retenue des fils et le soulagement de traction, vérifiez que toutes les vis des bornes du IC694TBB032 ou les pinces à ressort du IC694TBS032 sont complètement engagées. Les intégrateurs système doivent confirmer que la charge totale des canaux reste inférieure à 0,75 A par point afin de maintenir la stabilité thermique à l’intérieur de l’armoire de commande.
