Bornier IC694TBBX32/IC694TBSX32 GE Fanuc RX3i

Blocs de jonction GE Fanuc IC694TBBX32/IC694TBSX32 pour PACSystems RX3i

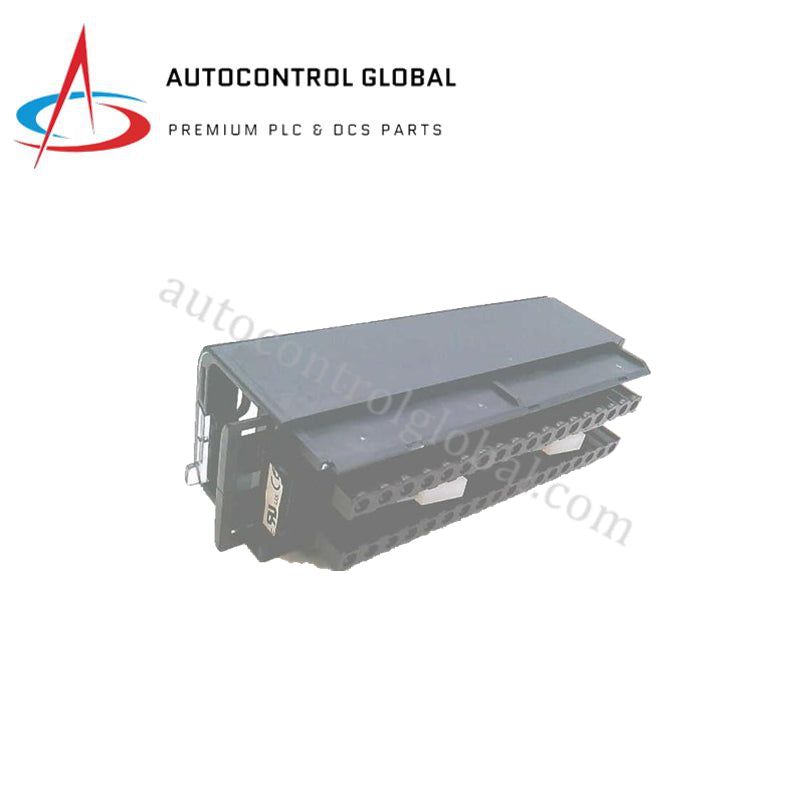

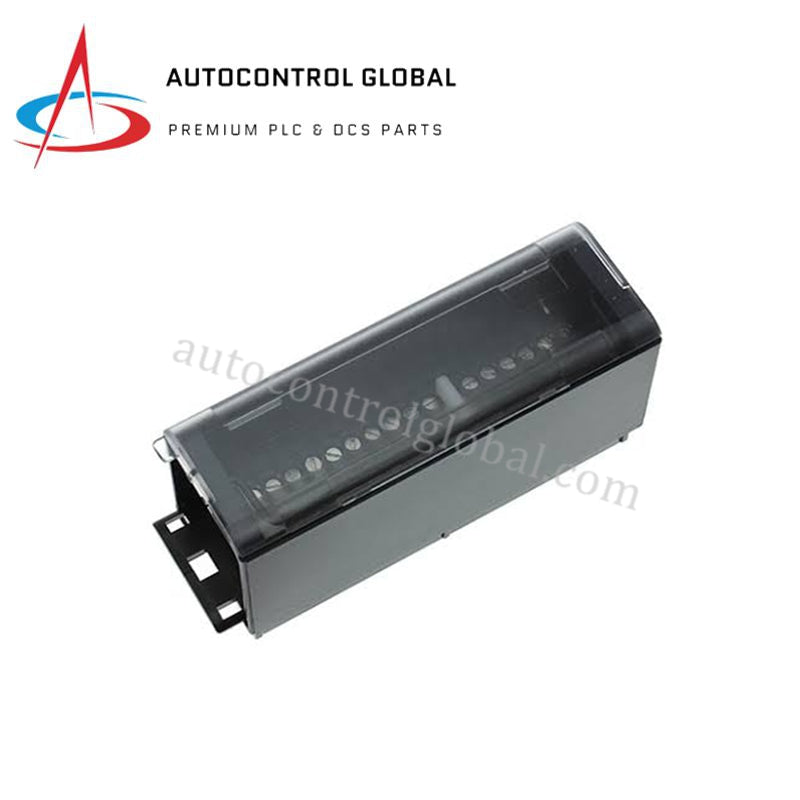

Les GE Fanuc IC694TBBX32/IC694TBSX32, également référencés sous le catalogue IC694TBBX32/IC694TBSX32 Terminal Block, sont des composants matériels dédiés à la terminaison des signaux de terrain au sein des plateformes d’E/S PACSystems RX3i. Conçus pour être montés directement sur l’interface du connecteur frontal des modules d’E/S discrets et analogiques haute densité à 32 points, ces blocs à 36 bornes assurent une connexion électrique passive entre les capteurs et actionneurs côté terrain et la logique du fond de panier interne. Le boîtier à profondeur étendue peut accueillir des conducteurs à isolation épaisse jusqu’à 14 AWG, tout en maintenant une stabilité mécanique et une résistance continue aux vibrations dans les armoires industrielles soumises à de fortes vibrations.

Décomposition des suffixes et matrice des modèles

Caractéristiques matérielles

Architecture du bus de fond de panier et déterminisme du réseau

En tant qu’ensemble passif de câblage de terrain, l’IC694TBBX32/IC694TBSX32 n’interface pas directement avec des portes logiques actives et ne consomme pas de ressources de vitesse de communication du bus de fond de panier. Des pistes conductrices en cuivre sur la barre omnibus interne acheminent les signaux des bornes de terrain directement vers le connecteur mâle de la carte d’E/S hôte. Ce chemin électrique direct préserve un débit élevé des signaux pour les réseaux déterministes tels que Profinet et EtherNet/IP fonctionnant sur le maître CPU. La compatibilité mécanique complète avec le micrologiciel permet de remplacer facilement les variantes à barrière et à ressort sans modifier les paramètres logiciels du système ni le mappage des canaux.

Foire aux questions

Q : Un bloc de jonction à barrière IC694TBBX32 peut-il être remplacé par un bloc de jonction à ressort IC694TBSX32 sur un module d’E/S actif ?

R : Oui. Les deux variantes partagent exactement la même géométrie de connecteur, les mêmes loquets de guidage mécaniques et les mêmes affectations de broches, ce qui permet un remplacement matériel direct sans modifier la configuration du module hôte.

Q : Le bloc de jonction assure-t-il une isolation entre canaux pour les signaux analogiques sensibles ?

R : Non. L’isolation galvanique entre canaux (par exemple 250 V CA en continu) est assurée en interne par la carte du module d’E/S hôte, et non par l’ensemble passif du bloc de jonction.

Q : Quelle est la section de fil maximale recommandée prise en charge par le boîtier du bloc de jonction ?

R : Le boîtier à profondeur étendue prend en charge des conducteurs de terrain de 14 AWG à 22 AWG, monobrins ou multibrins.

Consignes d’installation sur site

• Coupez l’alimentation principale des contacts d’alimentation de terrain du module d’E/S avant d’installer ou de retirer l’ensemble de bornes.
• Dénudez l’isolation des fils de terrain sur 8 mm (0,31 pouce) avant d’insérer les conducteurs dans les bornes afin d’éviter tout contact avec un fil nu exposé.
• Pour les modèles à bornes à vis IC694TBBX32, serrez toutes les vis de connexion à un couple de 0,5 à 0,6 Nm (4,4 à 5,3 po-lb) à l’aide d’un tournevis plat standard.
• Alignez les charnières des loquets supérieur et inférieur avec le châssis du module d’E/S hôte, puis appuyez fermement jusqu’à ce que le bloc de jonction se verrouille solidement dans le connecteur frontal.
