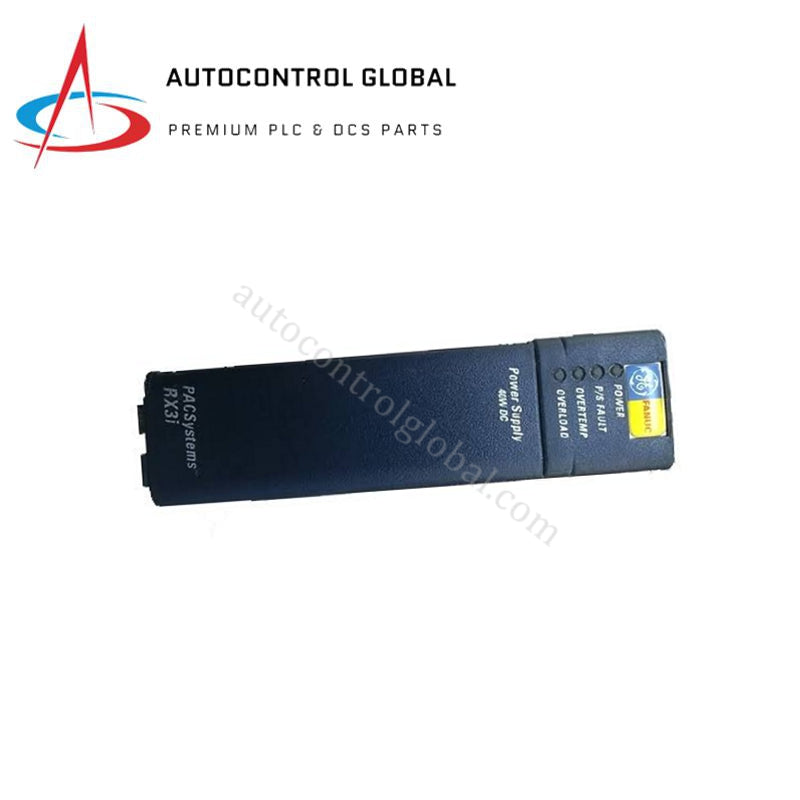

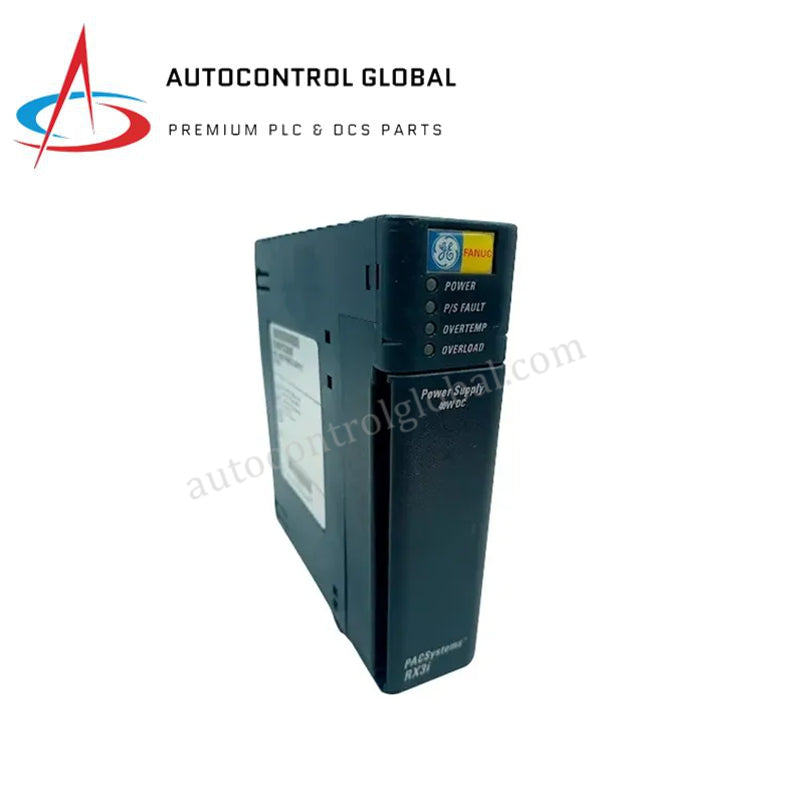

IC695PSD040F Module d’alimentation GE Fanuc RX3i

  • Manufacturer: GE Fanuc

  • Part Number: IC695PSD040F

  • Condition:New with Original Package

  • Product Type: Modules d’alimentation

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Module d’alimentation GE Fanuc IC695PSD040F pour PACSystem RX3i

Le GE Fanuc IC695PSD040F, également répertorié sous la référence IC695PSD040, est un module matériel d’alimentation dédié qui convertit une alimentation d’entrée de 24 VDC en tension régulée de fond de panier dans les racks à châssis PACSystem RX3i.

Spécifications matérielles

Paramètre Spécification
Modèle IC695PSD040F (modèle de base : IC695PSD040)
Marque GE Fanuc
Origine Chine
Poids 0,40 kg (0,88 lb)
Dimensions Format standard RX3i à un seul emplacement
Température de fonctionnement 0 °C à 60 °C
Consommation électrique Environ 1,0 A avec une entrée de 24 VDC
Puissance de sortie 40 W de sortie CC régulée totale
Tension de sortie +5 VDC (alimentation du bus de fond de panier)
Capacité de courant de sortie Jusqu’à 8 A maximum
Plage de tension d’entrée 18 VDC à 30 VDC
Prise en charge de la redondance Deux bornes d’entrée d’alimentation 24 VDC
Protections intégrées Surintensité, surtension et arrêt thermique
Barrière d’isolation 1500 V RMS entre l’entrée terrain et la logique du fond de panier
Diagnostics Voyants d’état pour l’alimentation OK, le défaut et l’état de redondance
Humidité relative 5 % à 95 % HR, sans condensation

Exécution déterministe du fond de panier et distribution de l’alimentation

Les ingénieurs intègrent le module GE Fanuc IC695PSD040F dans les emplacements d’alimentation dédiés du bus de fond de panier RX3i afin de garantir des rails logiques stables dans les ensembles d’E/S haute densité. Le module régule l’alimentation entrante de 24 VDC afin de maintenir une tension stable en continu, sans affecter la vitesse de communication du bus de fond de panier lors des transitoires de courant de pointe. Les circuits de protection internes coordonnent la signalisation des défauts avec l’unité centrale principale afin de préserver la compatibilité avec la mémoire flash du firmware et de maintenir le fonctionnement du système sur des réseaux EtherNet/IP déterministes.

Foire aux questions

Q : Le module prend-il en charge le partage de puissance en parallèle entre deux alimentations d’entrée ?

R : Le module accepte deux alimentations d’entrée 24 VDC indépendantes afin d’assurer la commutation redondante des rails d’alimentation, en maintenant automatiquement la sortie de fond de panier de +5 VDC si l’une des sources CC principales tombe en panne.

Q : Comment l’alimentation gère-t-elle les conditions de surchauffe interne ?

R : Le matériel intègre un circuit d’arrêt thermique qui désactive en toute sécurité la fourniture du courant de sortie lorsque la température des composants internes dépasse les limites thermiques, ce qui active le voyant de défaut situé sur le panneau avant.

Directives d’installation sur site

Les techniciens doivent installer le module dans l’emplacement d’alimentation dédié de la base PACSystem RX3i avant de mettre le système sous tension. Le câblage des bornes d’entrée 24 VDC doit utiliser des conducteurs en cuivre prévus pour au moins 75 °C, avec des sections de câble dimensionnées afin de limiter les chutes de tension de ligne à moins de 18 VDC, seuil minimal de fonctionnement, sous une charge complète de 40 W. Les installateurs doivent acheminer les lignes d’alimentation CC séparément des circuits CA haute tension et raccorder directement la cosse de mise à la terre du châssis à une barre centrale de mise à la terre de l’armoire au moyen de tresses de mise à la terre en cuivre à faible impédance.
