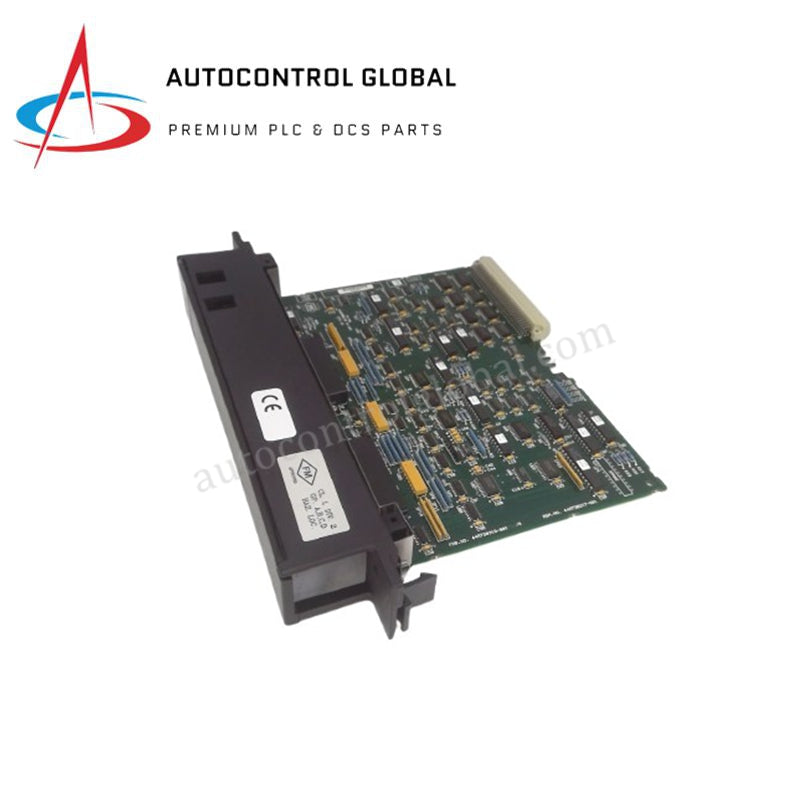

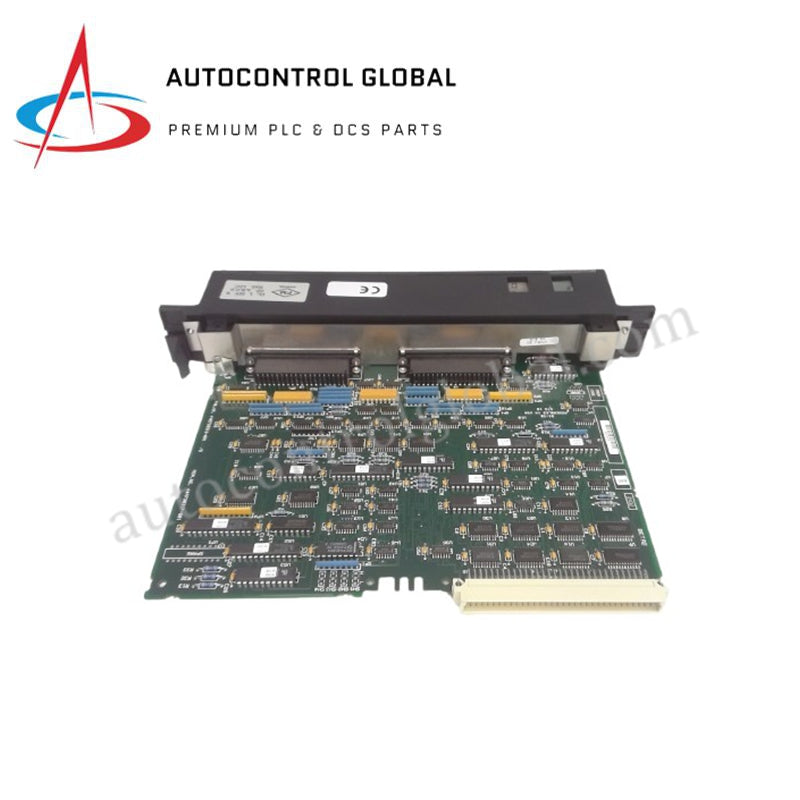

IC697BEM713J Module émetteur de bus GE Fanuc Series 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697BEM713J
Condition：New with Original Package
Product Type: Modules d’extension de bus
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Module émetteur de bus GE Fanuc IC697BEM713J Series 90-70
Le GE Fanuc IC697BEM713J, également répertorié sous la référence IC697BEM713, est un composant matériel dédié qui étend le trafic des signaux du fond de panier depuis le rack CPU principal vers des châssis d’extension distants au sein des architectures système GE Fanuc Series 90-70.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IC697BEM713J (modèle de base : IC697BEM713) |
| Marque | GE Fanuc |
| Origine | États-Unis |
| Poids | 400 g (0,88 lb) |
| Dimensions | Format standard IC697 à emplacement unique |
| Température de fonctionnement | -40 °C à +70 °C |
| Consommation électrique | Environ 1,0 A à +5 VCC (5 W maximum depuis le fond de panier) |
| Plateforme système | API GE Fanuc Series 90-70 |
| Capacité d’extension | Jusqu’à 7 racks d’extension via des modules récepteurs IC697BEM711 |
| Débit de transfert des données | 500 Ko/s (déterministe, synchrone) |
| Interface de communication | Port parallèle de programmation (longueur maximale du câble : 15 m / 50 pi) |
| Protocole de bus | Interface d’extension compatible VMEbus / Modbus TCP/IP |
| Tension d’entrée | 24 VCC / alimentation VMEbus du fond de panier |
| Diagnostics | 3 LED d’état (module OK, port de programmation, port d’extension) |
| Humidité relative | 5 % à 95 % HR, sans condensation |
| Conformité | UL, CE, CSA, RoHS, IEC 68-2-6 / IEC 68-2-27 |
Extension déterministe du fond de panier et compatibilité du micrologiciel
Les ingénieurs intègrent le GE Fanuc IC697BEM713J dans le rack CPU principal afin d’acheminer les communications rapides du bus parallèle sur des ensembles de plusieurs racks, tout en maintenant le débit complet des communications du bus de fond de panier. Le module coordonne l’exécution via le port parallèle de programmation et le traitement des extensions en aval, sans configuration matérielle par commutateurs DIP, tout en assurant la compatibilité du micrologiciel entre les racks connectés. En maintenant une distribution de signaux haute densité et la synchronisation de l’horloge du bus, la carte garantit une exécution déterministe des cycles sur des connexions de châssis étendues.
Foire aux questions
Q : Quel matériel d’extension doit être installé à l’extrémité réceptrice du câble d’extension du bus ?
R : Les techniciens doivent installer un module récepteur de bus IC697BEM711 dans chaque rack distant afin de terminer le bus d’extension et de reconvertir les lignes de signaux parallèles vers le fond de panier local.
Q : Comment le module indique-t-il qu’une communication est active sur le port de programmation ?
R : Le panneau avant comprend une LED d’état dédiée qui s’allume en vert lorsque l’interface parallèle haute vitesse de programmation maintient une liaison électrique active avec le dispositif de programmation.
Consignes d’installation sur site
Lors de l’installation du module dans un emplacement de rack Series 90-70, les techniciens doivent mettre le fond de panier hors tension afin d’éviter tout dommage électrique pendant l’insertion. Le câble parallèle de programmation ne doit pas dépasser une longueur maximale de 15 m (50 pi), afin d’éviter la dégradation du signal et le décalage temporel sur les lignes d’interface. Tous les câbles d’extension inter-racks doivent assurer la continuité permanente de la tresse de blindage métallique, fixée directement à la terre du châssis de l’armoire, afin de réduire les interférences électromagnétiques.
