Module CPU IC697CPX782 GE Fanuc | Stock Neuf et Original
Manufacturer: GE Fanuc
-
Part Number: Ic697 bem742
Condition：New with Original Package
Product Type: Modules CPU PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

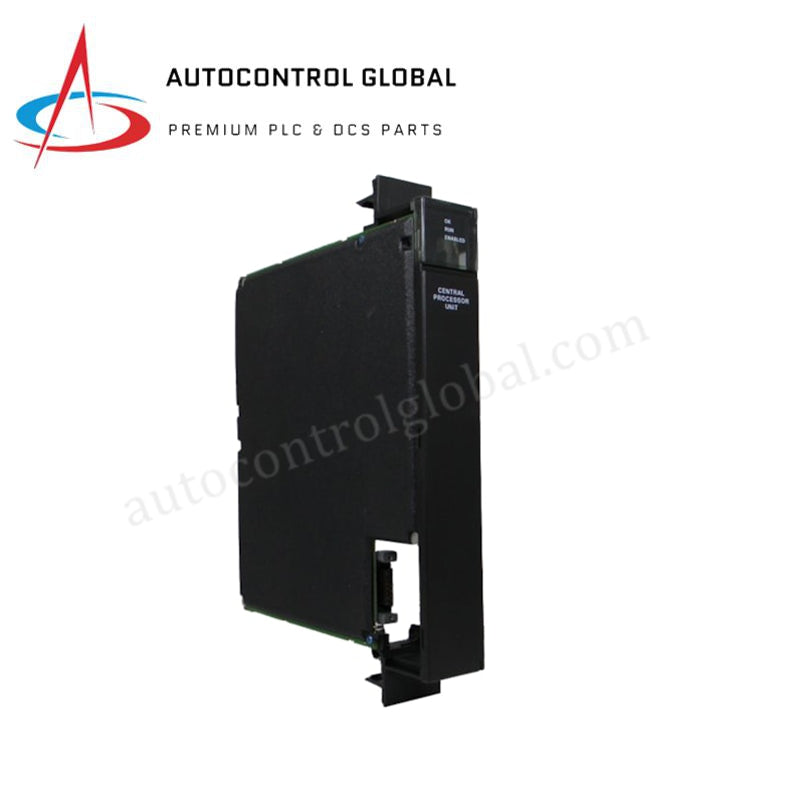

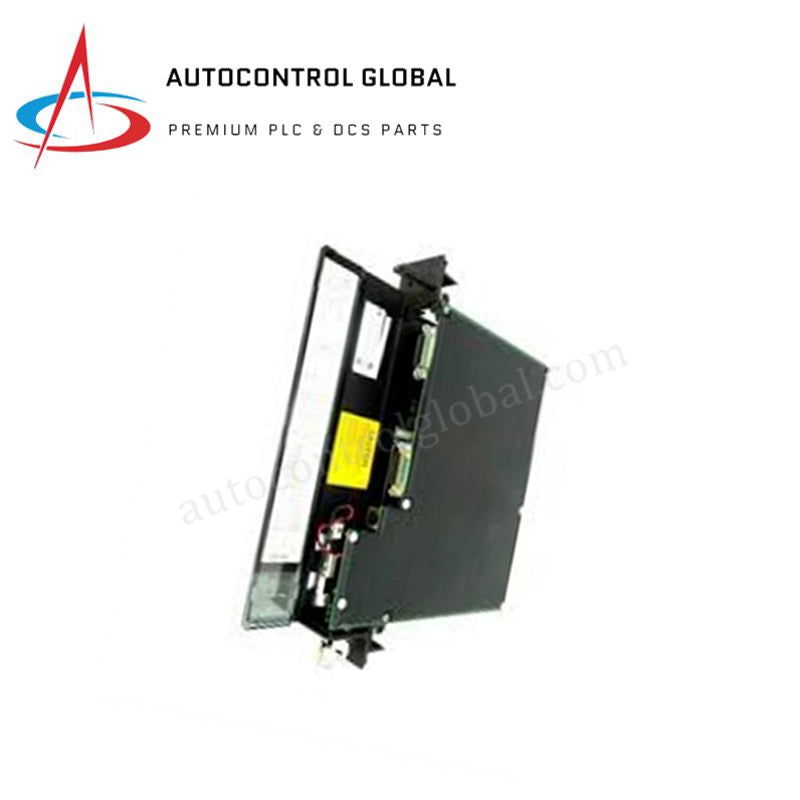

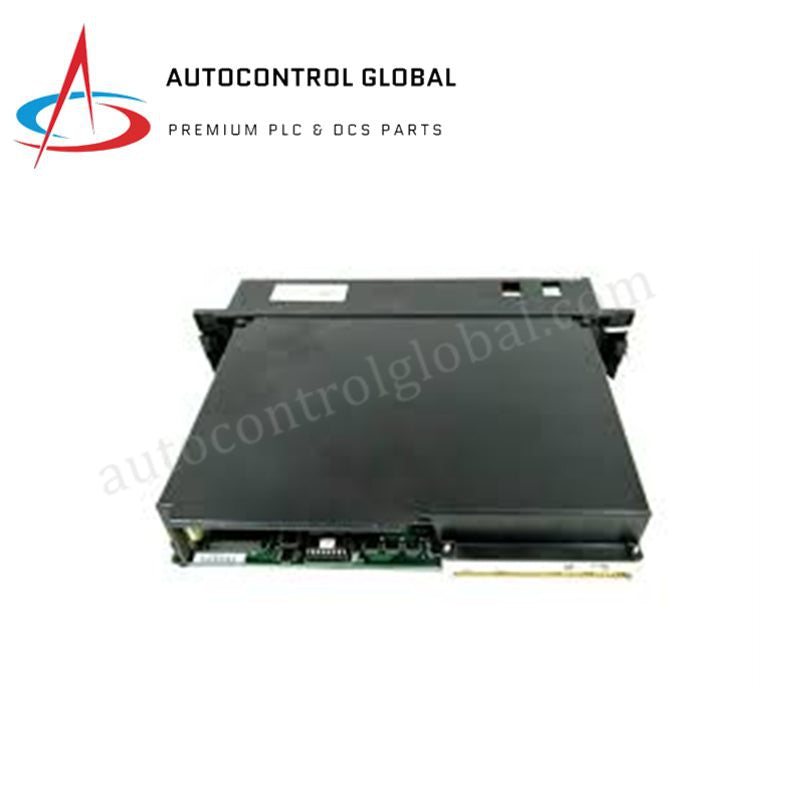

Module CPU GE Fanuc IC697CPX782
Le GE Fanuc IC697CPX782-CD, également référencé sous le nom de IC697CPX782, est un module d’unité centrale de traitement (CPU) dédié à l’exécution rapide de la logique et à la gestion multi-canaux des données au sein des systèmes sur rack VME de la série GE Fanuc 90-70.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IC697CPX782-CD / IC697CPX782-GD |
| Marque | GE Fanuc |
| Origine | USA |
| Poids | 0,91 kg |
| Dimensions | 203,2 mm x 106,7 mm x 40,6 mm |
| Température de fonctionnement | 0 à 60 °C |
| Consommation électrique | 15,5 W (3,1 A @ 5 VDC), 6,0 W (0,5 A @ 12 VDC) |
| Type de processeur | 80486DX4 |
| Fréquence d’horloge | 96 MHz (virgule flottante 32 bits) |
| RAM système | 1 Mo de RAM avec batterie de secours |
| Mémoire flash | 256 Ko de mémoire flash non volatile |
| Vitesse d’exécution booléenne | 0,4 µs par 1K logique |
| Capacité totale E/S discrètes | 12 000 points (entrées/sorties mixtes) |
| Capacité totale E/S analogiques | 8 000 canaux |
| Interfaces de communication | 1 port RS-232, 2 ports RS-485 |
| Signalisation d’état | 7 voyants LED en façade |
| Format | Module VME à emplacement unique |
| Batterie de secours | Batterie lithium, durée de vie de 5 ans à 20 °C |
| Rétention de la RAM | Jusqu’à 6 mois sans alimentation |
Vitesse de communication sur le bus backplane et intégrité du réseau
L’interface GE Fanuc IC697CPX782 réalise les transferts de données via le backplane VME à emplacement unique par mappage direct en mémoire vers les modules d’E/S locaux. Le processeur 32 bits à 96 MHz gère jusqu’à 12 000 points discrets et 8 000 points analogiques tout en maintenant un taux de balayage déterministe, indépendant de la matrice de compatibilité du firmware flash. Les débits de données série et les communications périphériques transitent par des transceivers physiques dédiés RS-232 et RS-485 afin d’éviter tout retard de communication sur les réseaux industriels Profinet, EtherNet/IP ou SNP série.
Questions fréquemment posées
Q : Quelle est la restriction mécanique d’emplacement lors de l’insertion du module dans un rack Série 90-70 ? R : Le module doit être installé exclusivement dans l’emplacement principal (Emplacement 1) du rack principal basé sur VME de la Série 90-70. Cette position garantit une bonne arbitration du système de bus backplane et établit le lien physique nécessaire pour gérer les interruptions d’E/S à l’échelle du système.
Q : Comment la mémoire est-elle protégée lors d’une coupure totale d’alimentation ? R : Une batterie lithium connectée en façade fournit le courant de secours à la RAM de 1 Mo. À une température ambiante normale de 20 °C, cette batterie conserve les profils logiques programmés et les registres de données jusqu’à 6 mois en l’absence d’alimentation 5 VDC du backplane.
Consignes d’installation sur site
- Protection contre les décharges électrostatiques : Le personnel doit porter un bracelet antistatique correctement relié à la terre avant de retirer ou d’insérer le module dans l’assemblage du backplane.
- Obligation de coupure d’alimentation : Déconnecter toutes les sources d’alimentation principales du rack Série 90-70 avant toute insertion ou retrait physique du matériel. Ne jamais effectuer d’échange à chaud de ce composant CPU afin d’éviter tout dysfonctionnement ou dommage matériel.
- Alignement et clé d’emplacement : Aligner le bord du circuit imprimé avec les guides supérieurs et inférieurs de l’Emplacement 1. Enfoncer fermement le module dans le rack jusqu’à ce que les connecteurs arrière s’engagent avec le backplane VME. Serrer les vis captives supérieures et inférieures pour verrouiller l’ensemble contre les vibrations mécaniques.
- Règles de blindage : Tous les câbles de communication série connectés aux ports RS-232 ou RS-485 doivent disposer d’un blindage continu à 360 degrés se terminant directement sur le bus de mise à la terre du rack afin d’éviter que les interférences électromagnétiques ne perturbent les boucles d’exécution logique.
