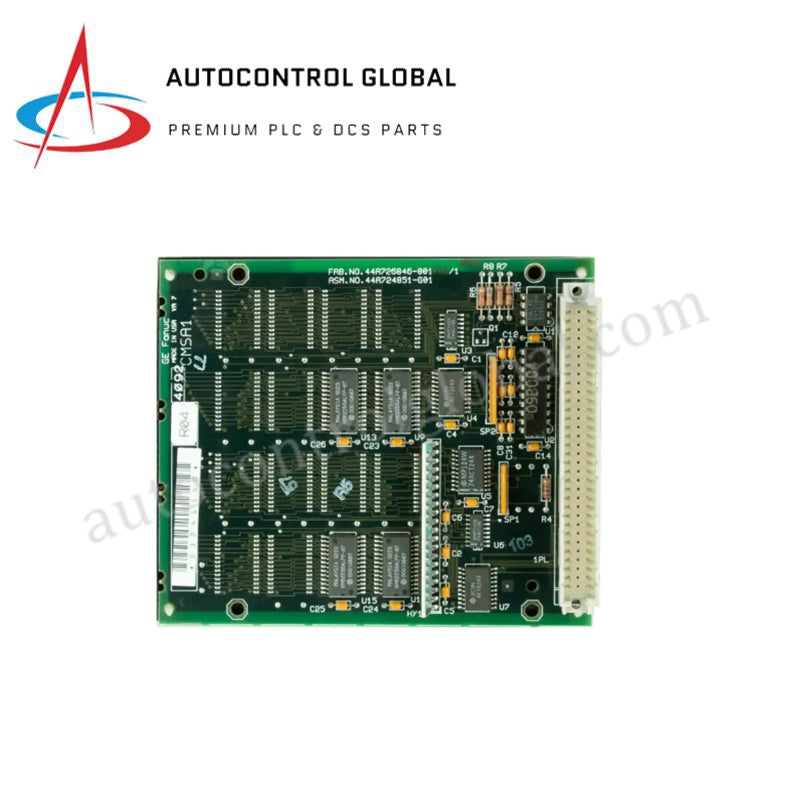

Extension de RAM haute vitesse GE IC697MEM715B pour processeurs IC697

Présentation du produit

La carte d’extension mémoire GE Fanuc IC697MEM715B sert de carte d’extension RAM CMOS haute vitesse pour la plateforme PLC Série 90-70. Ce module augmente directement la capacité de stockage pour la logique utilisateur complexe, les fichiers de configuration étendus et les données de diagnostic critiques. En s’interfaçant directement avec les modules CPU IC697, il permet l’exécution de programmes d’automatisation plus grands et sophistiqués nécessaires dans la production d’énergie et la fabrication à grande échelle. Nous fournissons cette unité en tant que  100 % neuve stock d’origine, avec une batterie intégrée pour assurer la rétention totale des données en cas de coupure de courant du système.

Spécifications techniques

L’IC697MEM715B offre un stockage de données à haute intégrité avec les paramètres suivants :

• Numéro de modèle : IC697MEM715B

• Type de module : Carte d’extension mémoire

• Technologie mémoire : RAM CMOS avec batterie de secours

• Capacité de stockage : 512 Ko (Prend en charge des configurations jusqu’à 128 Ko/512 Ko selon le CPU)

• Compatibilité CPU : Série IC697 (ex. IC697CPU781, IC697CPM915)

• Protection des données : Contrôle de parité intégré

• Alimentation électrique : Fournie via le backplane du PLC

• Température de fonctionnement : 0°C à +60°C (32°F à 140°F)

• Température de stockage : –40°C à +70°C

• Dimensions : 2,5 cm x 10,9 cm x 12,7 cm (1,0 in x 4,3 in x 5,0 in)

• Poids net : 0,1 kg (0,22 lbs)

• Pays de fabrication : États-Unis

• Code tarifaire : 8523510000

Avantages techniques

L’IC697MEM715B résout les problèmes de goulot d’étranglement mémoire et d’intégrité des données dans les systèmes industriels à forte demande :

• Extension instantanée de la logique : Cette carte élimine les erreurs « Mémoire pleine » lors du déploiement de projets complexes. Elle fournit la marge nécessaire pour les graphiques de fonctions séquentielles (SFC) et les grandes bibliothèques de blocs fonctionnels, permettant aux ingénieurs de regrouper plusieurs tâches de contrôle dans un seul CPU.

• Performance de la RAM non volatile : La batterie intégrée transforme la RAM CMOS volatile en un support de stockage fiable. En cas de coupure de courant imprévue, le module préserve l’ensemble de la table des registres et du programme utilisateur, permettant au PLC de reprendre immédiatement ses opérations après la restauration de l’alimentation sans re-téléchargement de la logique.

• Détection d’erreurs au niveau matériel : L’IC697MEM715B utilise un contrôle de parité continu. Si le module détecte un retournement de bit ou une corruption mémoire causée par des interférences électromagnétiques (EMI), il signale immédiatement une panne au CPU. Cela empêche le PLC d’exécuter des instructions corrompues pouvant endommager les équipements de terrain.

• Intégration transparente au CPU : Le module présente un design plug-and-play pour les racks Série 90-70. Il s’interface directement avec le processeur via le bus local haute vitesse, maintenant les vitesses d’accès sub-microseconde requises pour le contrôle de mouvement en temps réel et les verrouillages de sécurité à réponse rapide.

FAQ

Q : Quels CPU GE Fanuc supportent l’extension IC697MEM715B ?R : Ce module fonctionne avec la plupart des unités centrales de traitement de la série IC697, y compris les modèles haute performance comme l’IC697CPU781 et l’IC697CPM915 à 133 MHz. Vérifiez toujours la limite d’adressage maximale de votre CPU dans le manuel matériel avant l’installation.

Q : L’IC697MEM715B nécessite-t-il sa propre batterie ?R : Le module s’appuie généralement sur le système de batterie intégré au CPU Série 90-70 ou à l’alimentation du rack pour maintenir sa RAM CMOS. Cependant, il est essentiel de s’assurer qu’une batterie lithium neuve est installée dans le système pour éviter toute perte de données lors d’arrêts prolongés.

Q : Comment la fonction de contrôle de parité améliore-t-elle la sécurité du système ?R : Le contrôle de parité surveille chaque octet de données stockées dans la RAM. Si le matériel détecte une incohérence, il déclenche une panne de diagnostic système. Cela empêche la « défaillance silencieuse » de la logique de contrôle, garantissant que le PLC n’exécute que du code vérifié et non corrompu.

Q : Puis-je installer ce module pendant que le PLC est sous tension ?R : Non. Vous devez couper l’alimentation du rack Série 90-70 avant d’insérer ou de retirer l’IC697MEM715B. Installer des modules d’extension mémoire alors que le backplane est sous tension peut causer des dommages permanents aux puces CMOS et au bus mémoire du CPU.
