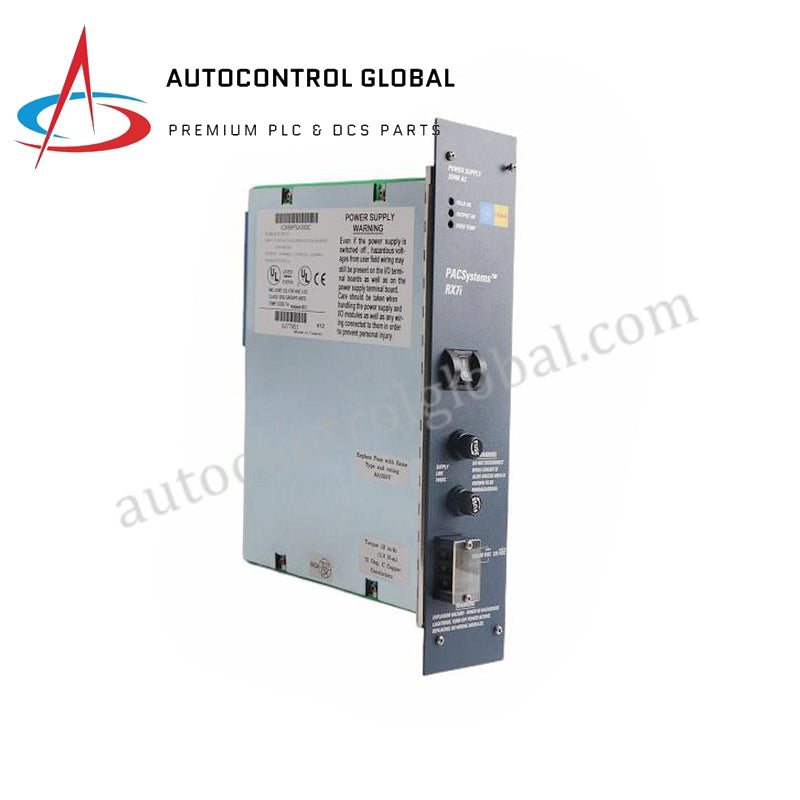

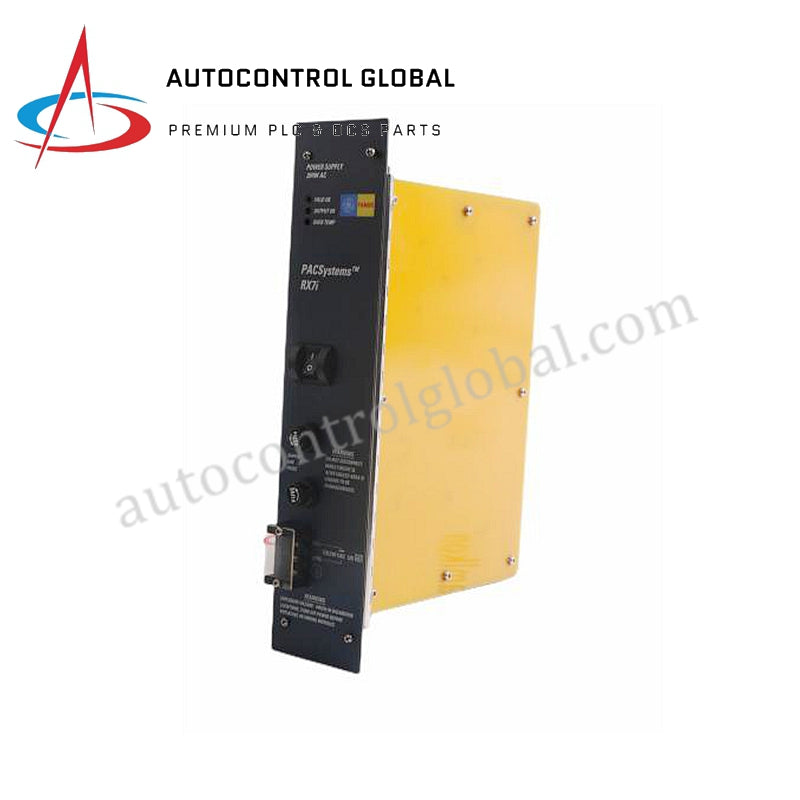

IC698PSA350 | Module d'alimentation GE Fanuc

Description

IC698PSA350 est un module d'alimentation GE Fanuc PACSystems RX7i fournissant une puissance de sortie de 350W avec prise en charge d'entrée AC/DC pour les systèmes d'automatisation industrielle.

Spécifications électriques

• Tension nominale : 120/240 VAC, 125 VDC

• Plage de tension d'entrée : 85 à 264 VAC ; 100–150 VDC

• Fréquence d'entrée AC : 47–63 Hz

• Puissance d'entrée:

• 125 W (typique)

• 150 W (maximum)

• Puissance de sortie : 350 W au total sur trois sorties

• Caractéristiques de sortie CC:

• +5 VCC : 4,875 à 5,25 V, 0–60 A

• +12 VCC : 11,64 à 12,6 V, 0–12 A

• –12 VCC : –12,6 à –11,64 V, 0–4 A

• Tension de sortie : +5,1 VCC, +12 VCC, -12 VCC

• Courant de sortie:

• +5,1 VCC : 0–60 A

• +12 VCC : 0–12 A

• -12 VCC : 0–4 A

Performance et protection

• Isolation : 1500 VCC

• Limite de surtension:

• Sortie +5 VCC : 5,7 à 6,7 V

• Limite de surintensité:

• +5 VCC : 66 A (typique)

• +12 VCC : 15 A (typique)

• –12 VCC : 4,6 A (typique)

• Protection de sortie : Protection contre les surtensions et les surintensités

• Temps de maintien : 5 ms

• Temps de maintien : minimum 15 ms (à partir de la perte d'entrée AC)

Environnemental

• Température de fonctionnement : 0–60°C

• Fil de terre : 12 AWG
