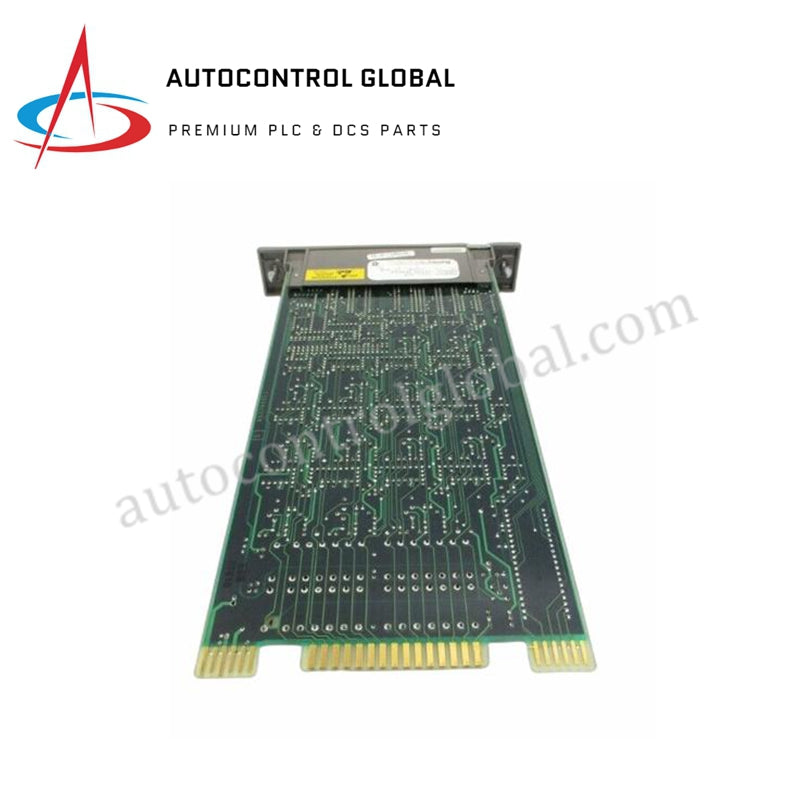

IMASO01 | Module de sortie esclave analogique ABB

Description

Le IMASO01 Module de sortie esclave analogique d'ABB est un module haute performance conçu pour une sortie analogique précise dans les systèmes d'automatisation industrielle. Il offre une transmission de signal fiable avec des modes de sortie configurables et des fonctionnalités de protection robustes pour répondre aux conditions environnementales exigeantes.

Exigences d'alimentation

• Tension:

• +5 VCC ±5 %

• +15 VCC ±5 %

• -15 VCC ±5 %

• +24 VDC ±10% (depuis l'unité de terminaison/module de terminaison)

• Consommation actuelle:

• 480 mA (+ 5 V CC)

• 200 mA (+ 15 V CC)

• 195 mA (-15 V CC)

• 310 mA (+24 VCC)

• Dissipation de puissance:

• 3,75 watts à +5 VCC

• 5,25 watts @ +15 VDC

• 3.75 watts @ -15 VDC

Spécifications de sortie analogique

• Résolution D/A : 10 bits pour les sorties analogiques

• Précision de sortie:

• ≤0,15 % (mode tension)

• ≤0,25 % (mode courant)

• Charge de sortie:

• 750 ohms maximum (mode courant)

• 22 kiloohms minimum (mode tension)

Caractéristiques de protection

• Limitation de courant : limite de courant de sortie nominale de 50 mA

• Protection contre les courts-circuits : Protection intégrée

• Protection contre les surtensions : Conforme au test de capacité de résistance aux surtensions IEEE-472-1974

Spécifications de montage et environnementales

• Montage : Occupe un emplacement dans l'unité de montage de module standard INFI 90

• Température ambiante : 0°C à 70°C (32°F à 158°F)

• Humidité relative : 0 % à 95 % jusqu'à 55°C (131°F) (sans condensation)

• 0 % à 45 % à 70°C (158°F) (sans condensation)

• Altitude : Niveau de la mer à 3 km (1,86 miles)

• Qualité de l'air : Non corrosif
