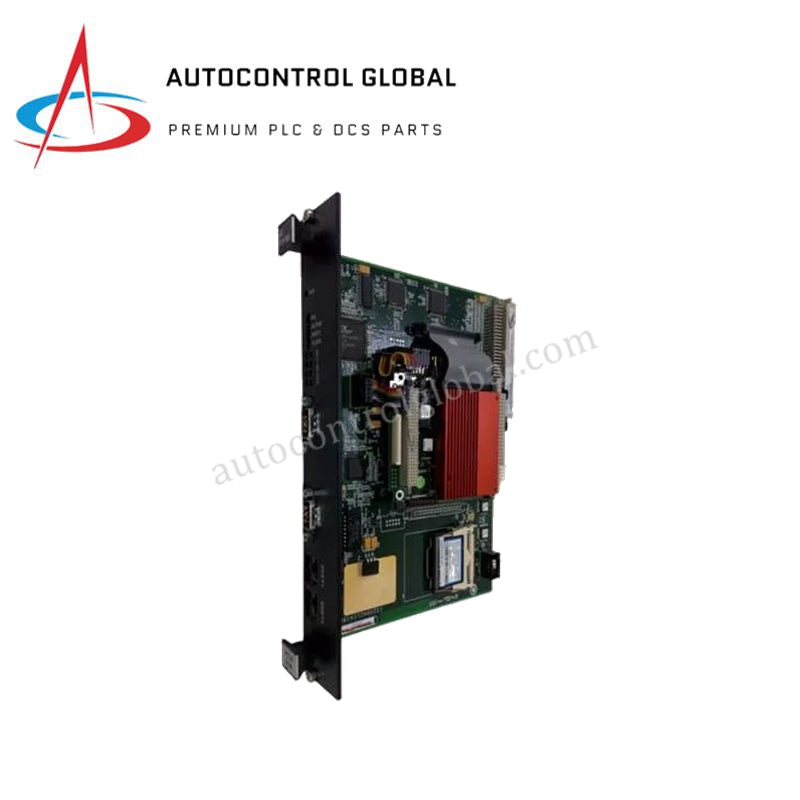

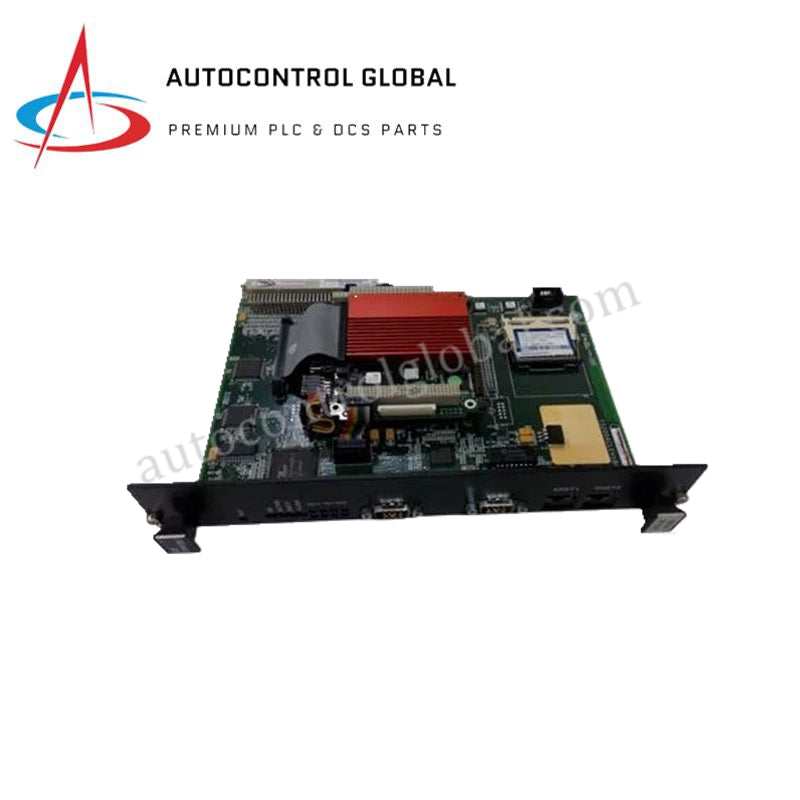

Module de couche de contrôle d’application General Electric IS200ACLEH1BCD Mark VI

Configuré pour la distribution de signaux de haute précision et le traitement logique dans les plateformes de contrôle de turbines Mark VI, le General Electric IS200ACLEH1BCD (IS200ACLE, module de couche de contrôle d’application) assure l’exécution physique et électrique directe.

Décomposition du suffixe et matrice des modèles

  • IS200 : préfixe standard des cartes système de la série Mark VI.
  • ACLE : désignation de fonction du module d’extension de la couche de contrôle d’application.
  • H1 : structure matérielle de base et configuration du brochage des connecteurs.
  • BCD : code de révision spécifique désignant des révisions internes mises à jour de la carte et de la disposition des composants.

Spécifications matérielles

Paramètre Spécification
Modèle IS200ACLEH1BCD
Marque General Electric
Origine États-Unis
Poids 0,8 kg
Dimensions 267 mm x 216 mm x 38 mm
Température de fonctionnement -30 °C à +65 °C
Consommation électrique 5 VCC depuis le fond de panier système, à 400 mA à 600 mA
Sorties analogiques 8 canaux (0 à 20 mA)
Précision des sorties +/- 0,2 % de la pleine échelle à 25 °C
Plage de tension de boucle Alimentation externe de 6 VCC à 30 VCC
Isolation galvanique 1500 V entre les circuits d’E/S et le fond de panier système

Architecture du bus de fond de panier et exécution déterministe

Le General Electric IS200ACLEH1BCD s’interface directement avec le bus propriétaire du fond de panier Mark VI et assure le transfert de trames de données en temps réel entre les cartes processeur et les équipements de conditionnement des signaux de terrain. Les circuits logiques intégrés exécutent une distribution déterministe des signaux, sans pics de latence sur les segments de bus internes.

Le module intègre des échanges de compatibilité avec la mémoire flash du micrologiciel, qui vérifient les indices de code matériel de la carte par rapport aux fichiers du système de contrôle central lors de l’initialisation. La suppression intégrée des surtensions, associée à une isolation de 1500 V, protège la communication sur le bus de fond de panier et la logique de traitement contre les surtensions de terrain et les interférences électromagnétiques.

Foire aux questions

Q : Quelles alimentations doivent être fournies au module IS200ACLEH1BCD pour son fonctionnement ?

R : La carte prélève son alimentation logique principale directement sur le bus du fond de panier système de 5 VCC, à 400 mA à 600 mA, tandis que la commande des boucles de courant externes nécessite une alimentation auxiliaire de boucle de 6 VCC à 30 VCC.

Q : Comment le module gère-t-il la vérification du micrologiciel lors du démarrage du système ?

R : Lors de l’initialisation du fond de panier, la mémoire non volatile intégrée transmet les indices d’identification du matériel au contrôleur hôte afin de confirmer la compatibilité du micrologiciel flash avant d’activer les sorties des canaux.

Q : Le module IS200ACLEH1BCD peut-il être retiré ou connecté lorsque l’alimentation du fond de panier est active ?

R : Non, les équipes de maintenance sur site doivent mettre complètement hors tension l’alimentation du fond de panier de l’armoire Mark VI avant d’insérer ou de retirer la carte, afin d’éviter les défauts de communication sur le bus du fond de panier.

Directives d’installation sur site

Installez la carte IS200ACLEH1BCD dans l’emplacement prévu à cet effet dans l’armoire Mark VI et serrez les fixations mécaniques de la carte afin de garantir une référence de masse solide du châssis. Maintenez la température ambiante du panneau dans la plage de fonctionnement spécifiée de -30 °C à +65 °C.

Acheminez les câbles de signaux à l’aide de conducteurs blindés à paire torsadée, en reliant les blindages à une seule barre de terre dans l’armoire. Éloignez les câbles analogiques basse tension des lignes haute tension afin de préserver la pureté des signaux. Vérifiez toujours la polarité correcte des connexions d’alimentation externe de 6 à 30 VCC avant de mettre les canaux de boucle sous tension.
