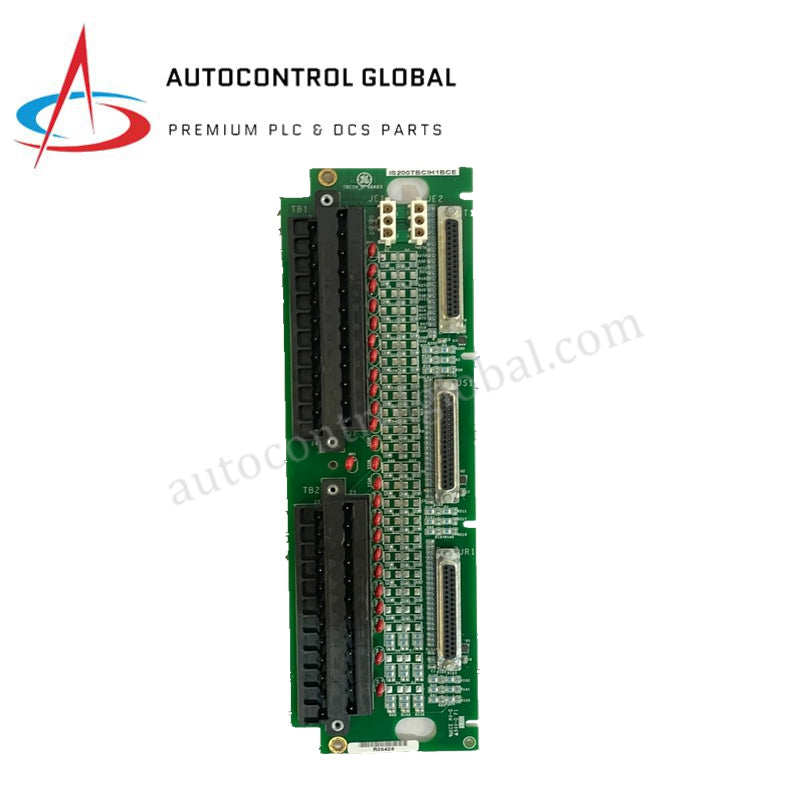

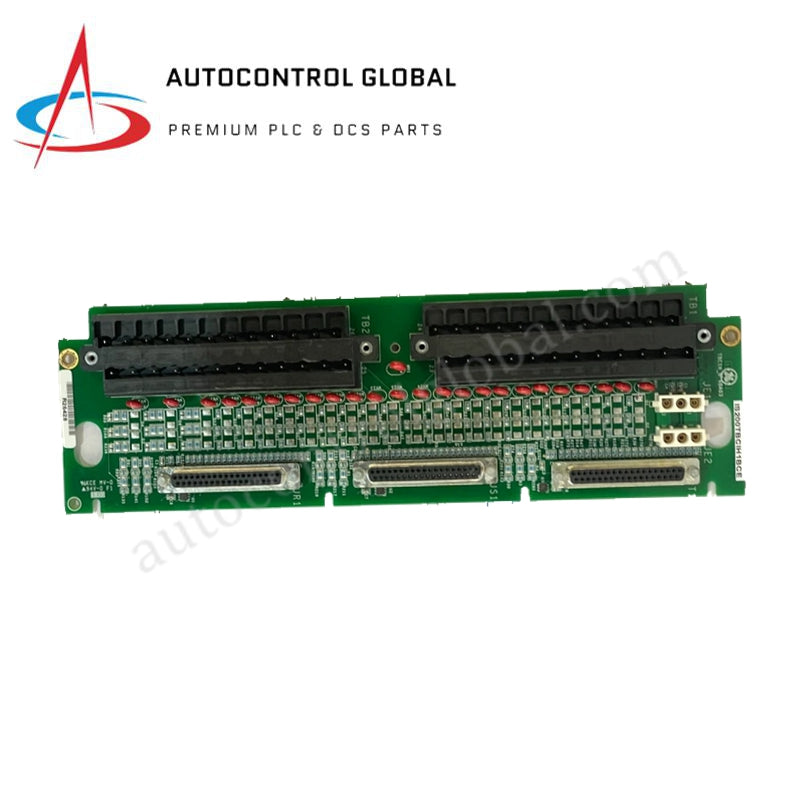

IS200TBCIH1BCE GE Mark VI Speedtronic Bornier de Contact

Description du produit

La IS200TBCIH1BCE (Révision R26428) est une carte de terminaison d’entrée contact à haute densité (TBCI) conçue pour le système de contrôle de turbine General Electric Speedtronic Mark VI. Ce module sert d’interface matérielle principale pour les entrées terrain discrètes à « contact sec », traduisant les états des interrupteurs ou relais externes en logique numérique pour le rack de contrôle. Conçue pour les environnements exigeants des applications de turbines à gaz et à vapeur, la IS200TBCIH1BCE offre un conditionnement de signal essentiel, une protection contre les surtensions et une suppression des interférences.

La carte est équipée de deux borniers à grande échelle fournissant un total de 96 points de contact, supportant jusqu’à 24 entrées contact discrètes en configuration TMR (Triple Modular Redundant) ou Simplex. Chaque circuit d’entrée comprend un filtrage EMI robuste pour éviter les déclenchements intempestifs dus aux bruits électriques fréquents dans les environnements industriels de production d’énergie. La IS200TBCIH1BCE se connecte au processeur E/S via un câblage spécialisé, garantissant un chemin sécurisé et à faible impédance pour les retours critiques du système.

Spécifications techniques

• Désignation du modèle : IS200TBCIH1BCE

• Numéro de révision : R26428

• Plateforme de contrôle système : GE Speedtronic Mark VI

• Architecture d’entrée : Entrées contact sec discrètes

• Capacité de connexion : 96 points au total répartis sur deux borniers de 48 points

• Canaux d’entrée : Supporte jusqu’à 24 entrées contact

• Excitation des contacts : 24 VCC ou 125 VCC (selon le processeur E/S associé et les réglages des cavaliers)

• Protection du signal : Suppression intégrée des surtensions et filtrage RC passif pour conformité CEM

• Isolation : Isolation optique assurée via l’interface VCMI ou contrôleur connecté

• Configuration de montage : Conçue pour montage standard sur rack E/S Mark VI

• Dimensions physiques : 170 mm x 90 mm (empreinte standard TBCI)

• Plage de température de fonctionnement : 0 °C à +60 °C

• Plage de température de stockage : -40 °C à +85 °C

Comparaison fonctionnelle et compatibilité

La IS200TBCIH1BCE se distingue fonctionnellement de la série TBCIH2. Bien que les deux gèrent des entrées contact, la variante H1B est spécifiquement optimisée pour les applications nécessitant un câblage haute densité et des niveaux d’excitation en tension spécifiques, souvent rencontrés dans les tailles de cadre de turbines à gaz lourdes. Il est essentiel de vérifier le code de révision R26428 pour garantir la compatibilité du firmware et des connecteurs de câble avec les racks contrôleurs de type V ou M existants.

Questions fréquemment posées

La IS200TBCIH1BCE peut-elle être utilisée avec le système Mark VIe ?

Bien que le montage physique puisse être similaire, la IS200TBCIH1BCE est principalement conçue pour la plateforme Mark VI basée sur VME. Pour les systèmes Mark VIe, la série IS200TBCIS est généralement préférée sauf si un pont de migration est en place.

Cette carte fournit-elle sa propre alimentation d’excitation des contacts ?

Non, la carte agit comme une interface de terminaison et de routage. La tension d’excitation est généralement fournie par la distribution d’alimentation de l’armoire de contrôle et acheminée via la IS200TBCIH1BCE vers les contacts terrain.
