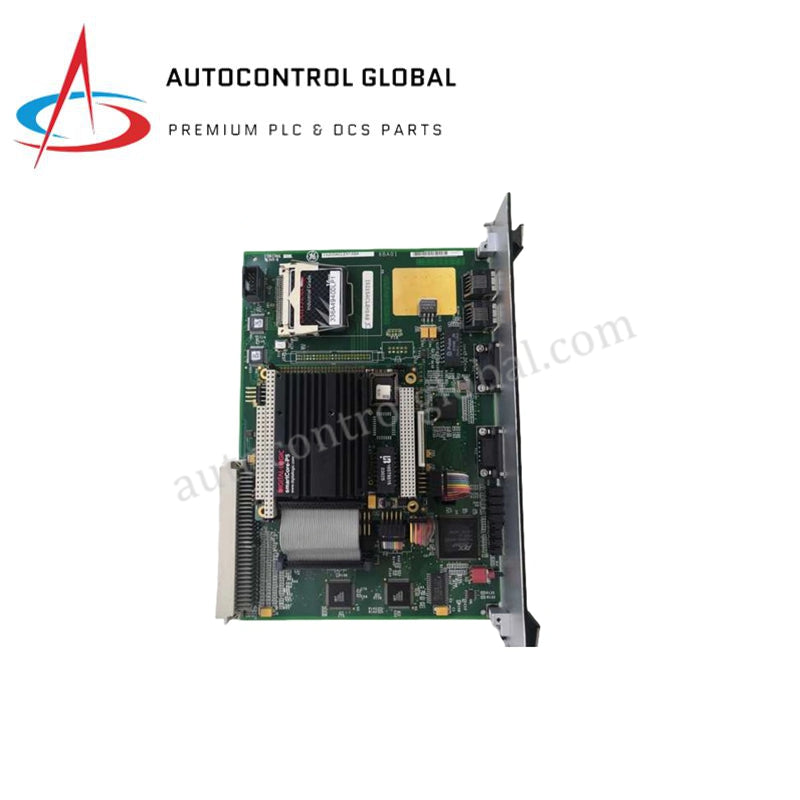

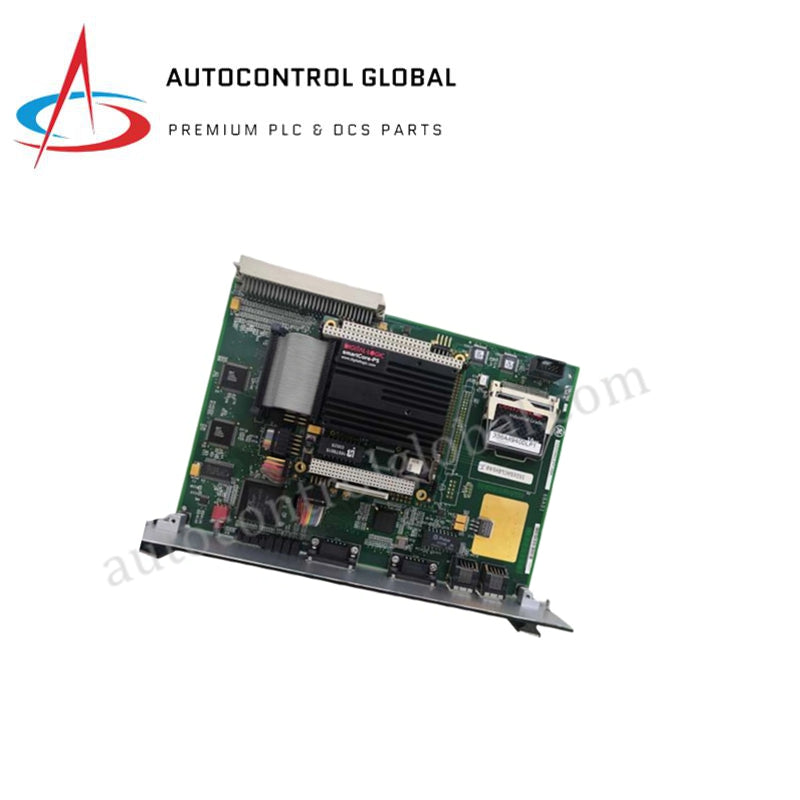

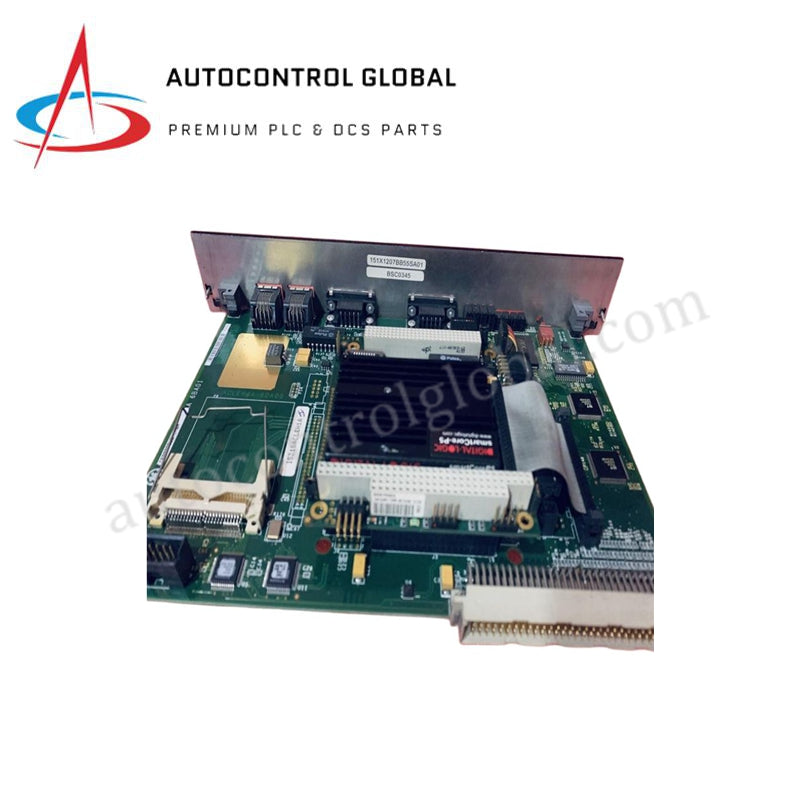

Module de couche de contrôle d'application GE Mark VIe IS215ACLEH1C

Module de couche de contrôle d’application GE IS215ACLEH1C

Le GE IS215ACLEH1C, également référencé sous le nom de IS215ACLE, est un module de couche de contrôle d’application fonctionnant comme un composant matériel dédié à l’exécution de processus en boucle fermée et aux tâches d’interface de communication au sein des plateformes de contrôle Mark VIe et EX2100e.

Spécifications matérielles

Communication sur le bus de fond de panier et performance déterministe

Le module se monte directement sur le bus de fond de panier du coffret Mark VIe, permettant un échange de données à haute vitesse avec les contrôleurs et modules d’interface adjacents. Pour respecter les exigences strictes de temps de balayage des régulations de turbine et d’excitation, le module conserve une compatibilité du firmware flash avec le processeur central de contrôle. Cette architecture garantit une vitesse de communication synchronisée sur le bus interne, optimisant l’exécution des boucles et limitant la latence des paquets lors des événements transitoires du processus.

Questions fréquemment posées

Q : Comment le firmware du IS215ACLEH1C est-il mis à jour ou synchronisé ?

R : La synchronisation du firmware est initiée et déployée via le logiciel de configuration standard du système Mark VIe, qui flashe le module directement à travers le bus de fond de panier pour assurer la compatibilité avec le contrôleur hôte.

Q : Quelle est la charge maximale supportée par les sorties analogiques ?

R : Les sorties analogiques embarquées respectent les spécifications industrielles 4-20 mA et 0-10 VCC, conçues pour piloter des boucles d’actionneurs à haute impédance standard et des dispositifs de positionnement sans dégradation du signal.

Q : Le remplacement à chaud du module IS215ACLEH1C est-il possible lorsque le système de contrôle est actif ?

R : Non, le système doit être éteint avant d’extraire ou d’insérer ce module de niveau processeur afin d’éviter des erreurs de communication sur le bus de fond de panier et d’éventuels dommages aux interfaces électriques physiques.

Consignes d’installation sur site

• Insérez le module dans l’emplacement double désigné sur le rack système, en veillant à ce que les connecteurs arrière s’engagent complètement avec le fond de panier passif.
• Serrez les vis de retenue supérieures et inférieures pour sécuriser l’assemblage physique et vérifiez la continuité électrique de la mise à la terre.
• Connectez les câbles Ethernet redondants doubles aux ports RJ-45, en vous assurant que les mécanismes de verrouillage s’enclenchent fermement.
• Utilisez un câblage blindé à paires torsadées pour toutes les connexions analogiques d’entrée et de sortie externes afin de supprimer les interférences électromagnétiques haute fréquence.
