PQMII-T-20-C-A GE Multilin compteur d'énergie et de qualité de l'énergie PQMII

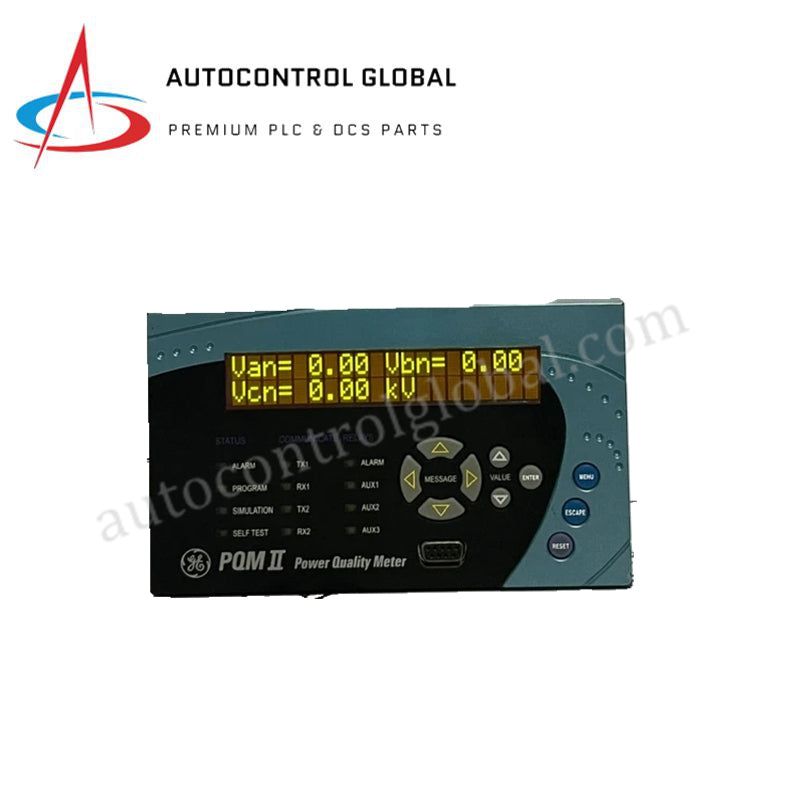

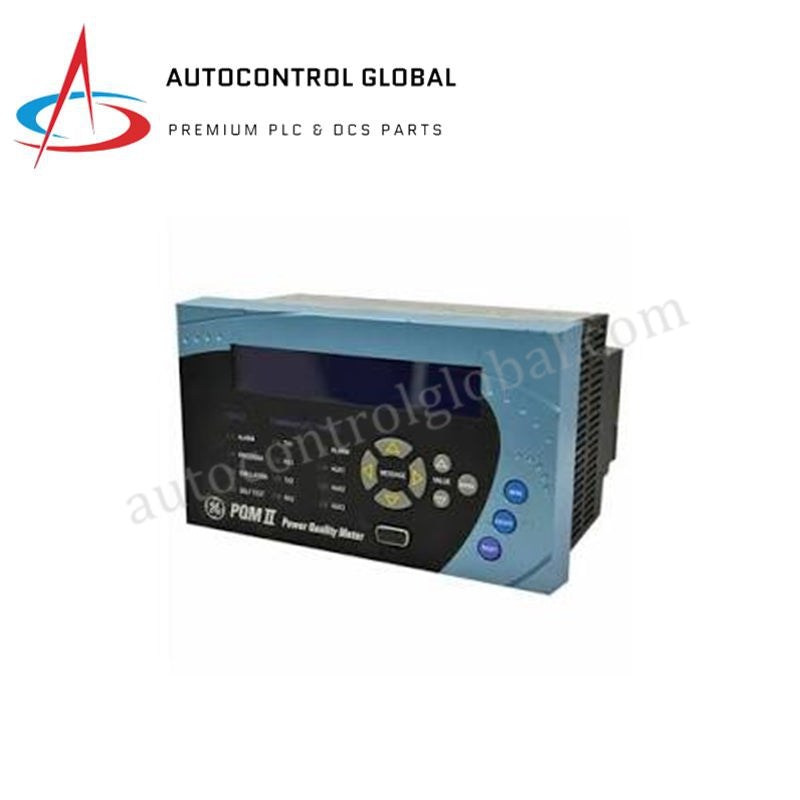

Compteur de qualité de l’énergie GE PQMII-T-20-C-A

Configuré pour la surveillance de la qualité de l’énergie et la gestion énergétique dans les systèmes de distribution moyenne et basse tension, le GE PQMII-T-20-C-A (PQMII, compteur de qualité de l’énergie) assure une exécution physique et électrique directe. Cette unité matérielle montée sur panneau traite les entrées électriques multiphasées afin de fournir une mesure continue des paramètres, une analyse des harmoniques et un enregistrement automatisé des perturbations. Le moteur de traitement interne s’interface directement avec les entrées de courant et de tension et fournit des sorties de commande physiques via des relais configurables en fonction du facteur de puissance et des seuils de charge en temps réel.

Décomposition des suffixes et matrice des modèles

Spécifications matérielles

Réseau industriel et intégration au fond de panier

Le GE PQMII-T-20-C-A établit une communication déterministe sur bus de terrain via des canaux série RS485 arrière, en transmettant directement les paramètres numérisés aux stations maîtres DCS ou SCADA de niveau supérieur. Le matériel de traitement interne donne la priorité à la vitesse d’échange des données sur le fond de panier afin de réduire la latence pendant l’enregistrement de données à haute fréquence et l’extraction des formes d’onde. La compatibilité avec le micrologiciel flash garantit une exécution uniforme des instructions lors de calculs intensifs, notamment l’analyse vectorielle en temps réel et les transformées de Fourier rapides (FFT) jusqu’à la 63e harmonique. L’isolation électrique entre les canaux protège les circuits internes du microprocesseur contre les transitoires de tension côté terrain et les différences de potentiel de terre entre les ensembles d’appareillage de commutation industriels.

Foire aux questions

Q : Comment l’enregistreur interne des perturbations de tension réagit-il aux creux et aux surtensions sur le bus surveillé ?

A : Le système capture automatiquement les événements de déviation transitoire dépassant les seuils préprogrammés. Il enregistre jusqu’à 500 événements de l’enregistreur de perturbations de tension (VDR) dans une mémoire interne non volatile, en consignant les horodatages, les durées et les profils d’amplitude sans interrompre l’interrogation continue des paramètres en cours.

Q : Quelles sont les exigences de câblage électrique des contacts des relais de sortie de commande lors de la commutation de charges inductives ?

A : Les quatre relais de sortie configurables prennent en charge des charges résistives continues jusqu’à 250 V CA à 8 A. Lors de la commutation de charges inductives telles que des contacteurs de forte puissance ou des bobines de solénoïde, les techniciens doivent installer des circuits RC d’antiparasitage externes ou des diodes de roue libre en parallèle sur la charge afin de prévenir la dégradation des contacts due à l’arc électrique et les interférences électromagnétiques.

Q : Comment la terminaison du réseau série est-elle gérée sur l’interface RS485 Modbus RTU arrière ?

A : Terminez la ligne de communication RS485 en installant une résistance de 120 ohms, 0.25 W, entre les bornes de données différentielles positive et négative du dernier appareil du bus en guirlande. Assurez la continuité du blindage sur toute la longueur du câble, tout en mettant à la terre le fil de drain du blindage à une seule extrémité.

Directives d’installation sur site

Le montage du GE PQMII-T-20-C-A nécessite une découpe de panneau standard conforme aux normes d’installation affleurante. Les installateurs doivent fixer le boîtier métallique à l’aide des supports de montage fournis afin d’assurer une bonne retenue mécanique et la continuité de terre à travers la structure du panneau. Fixez un conducteur dédié en cuivre de protection à la terre directement sur la borne de terre du châssis arrière avant de raccorder le câblage externe.

Acheminez les lignes d’alimentation de commande, les secondaires des transformateurs de courant (CT) et les signaux des transformateurs de tension (PT) dans des conduits séparés afin d’éviter le couplage inductif. Le câblage secondaire des CT doit être mis à la terre en un seul point près du bornier de l’appareillage de commutation, avec un serrage précis des vis des bornes afin d’éliminer les risques de haute tension au secondaire en cas de circuit ouvert. Un câble blindé à paire torsadée (24 AWG minimum) doit être utilisé pour les liaisons de communication série RS485 arrière. Dénudez les extrémités des fils sur les longueurs spécifiées sans endommager les brins conducteurs, en veillant à ce qu’aucun fil nu ne dépasse du boîtier du bornier après le serrage.
