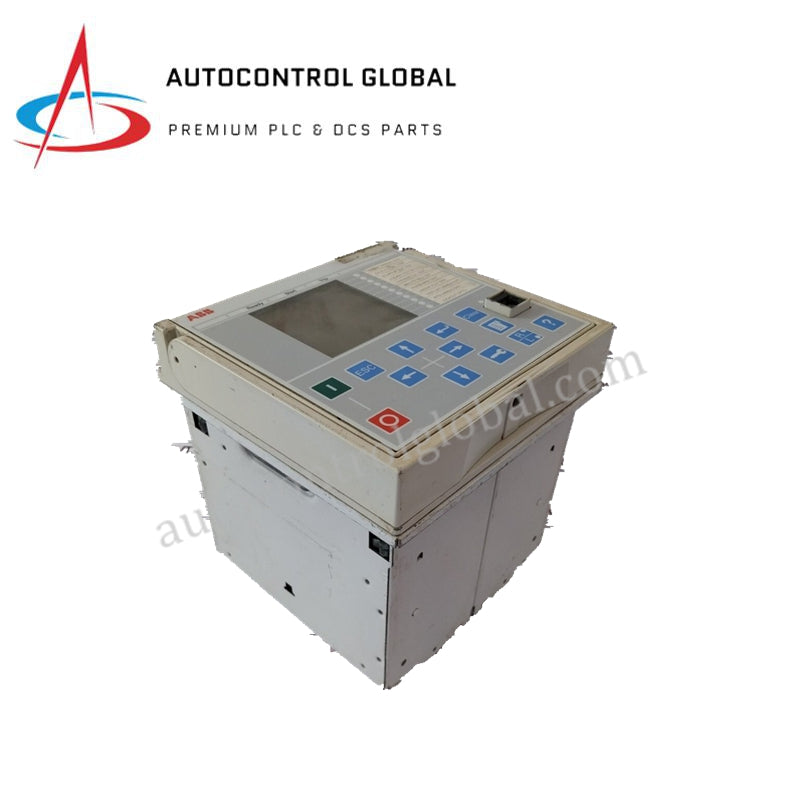

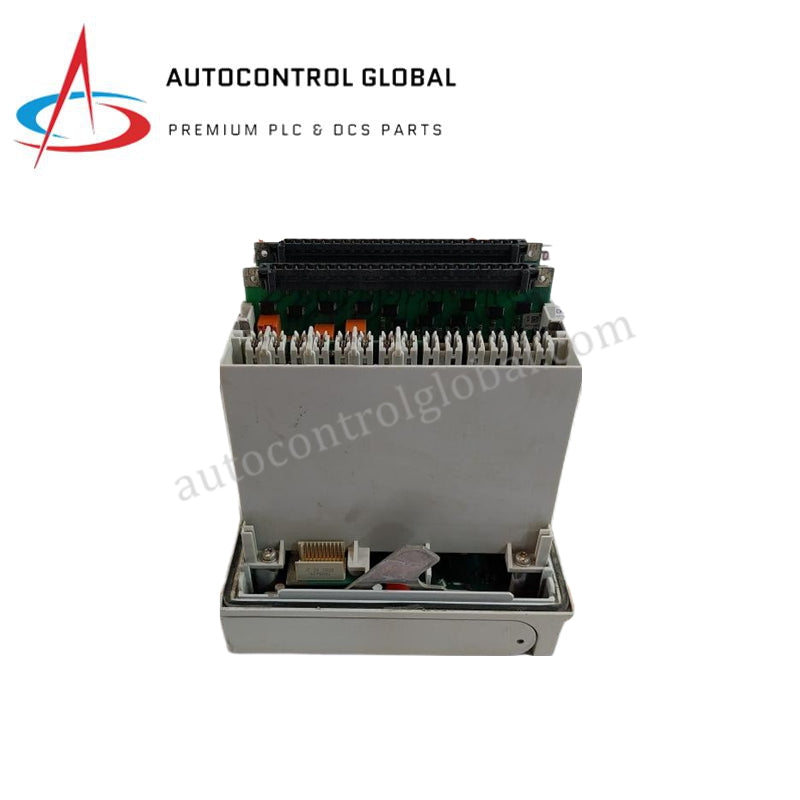

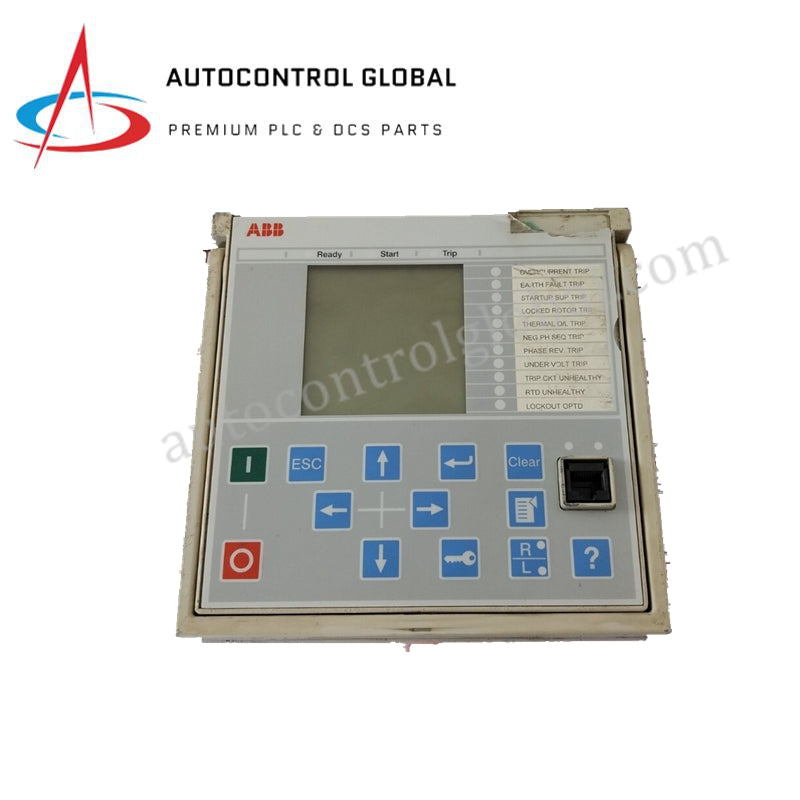

REM615E_D Contrôleur de protection moteur ABB Relion IED

Relais de protection et de commande moteur ABB REM615E_D série Relion 615

Le ABB REM615E_D, également référencé sous le nom de REM615 IED de protection et commande moteur, fonctionne comme un composant matériel dédié au suivi de la surcharge thermique et à la mitigation des défauts électriques dans les systèmes de moteurs asynchrones moyenne tension. L’unité échantillonne les formes d’onde des transformateurs de courant (TC) et de tension (TT), traitant en temps réel les métriques de déséquilibre, les variations de séquence de phase et les conditions de rotor bloqué pour actionner des circuits de déclenchement discrets de disjoncteurs ou contacteurs au sein des cadres d’automatisation natifs.

Spécifications matérielles

Profils de contrôle industriel et déterminisme réseau

L’IED de gestion moteur exécute des communications natives sur réseaux déterministes Profinet / EtherNet/IP et bus d’automatisation numérique de poste. Les ports réseau physiques intégrés gèrent des boucles redondantes à double canal via le protocole Parallel Redundancy Protocol (PRP) et High-availability Seamless Redundancy (HSR) pour éviter toute perte de paquets lors de conditions de défaut actives. L’unité utilise une mise à l’échelle flexible de la densité des E/S pour adapter les entrées d’état locales aux formats de messages GOOSE standard sous un seuil de 1 ms, garantissant des temps d’interverrouillage synchrones et vérifiant la compatibilité du firmware des appareils sur les emplacements physiques actifs lors des diagnostics de mise sous tension.

Questions fréquemment posées

Q : Comment le REM615E_D assure-t-il la compatibilité du firmware interne lors du remplacement de l’unité extractible ?

R : Le boîtier extérieur agit comme un conteneur passif, tandis que la carte CPU active à l’intérieur de l’ensemble extractible conserve les paramètres cibles, évitant les collisions de versions de flash si l’unité de remplacement correspond à la révision de la plateforme matérielle de base.

Q : Quelle isolation physique est assurée aux entrées des transformateurs de courant lors de l’extraction du relais de son logement ?

R : Le mécanisme d’extraction automatisé intègre des barres de court-circuit qui ferment mécaniquement les boucles secondaires des TC avant la séparation complète des broches physiques afin de supprimer la génération inductive de haute tension.

Q : L’enregistreur interne de perturbations peut-il capturer les harmoniques de courant haute fréquence lors des cycles de démarrage moteur ?

R : Le sous-ensemble d’enregistrement échantillonne les entrées analogiques à des seuils internes fixes, enregistrant les données de forme d’onde directement dans des tampons flash non volatils pour permettre une analyse complète post-défaut des facteurs de chauffage de séquence négative.

Consignes d’installation sur site

Montez la structure compacte extractible dans la découpe du tableau de commande, en fixant solidement tous les supports de montage pour maintenir une pression uniforme contre la masse de terre du panneau. Faites passer tous les circuits secondaires des transformateurs de courant et de tension par des bandes de borniers dédiées à l’arrière de l’ensemble, en serrant le matériel de fixation pour éliminer les jonctions à haute résistance.

Les équipes de câblage sur site doivent segmenter les câbles de commande binaire basse tension et les liaisons de communication Ethernet dans des chemins de câbles indépendants et isolés, séparés des câbles d’alimentation moteur triphasés principaux afin de réduire les risques d’interférences électromagnétiques. Fixez la borne de mise à la terre du châssis à la barre de terre principale de la station à l’aide d’une sangle en cuivre à faible impédance. Vérifiez que les profils de refroidissement passifs de l’armoire maintiennent les conditions ambiantes internes de fonctionnement entre les paramètres requis de -40 °C à +70 °C avant de lancer les routines de validation électrique.
