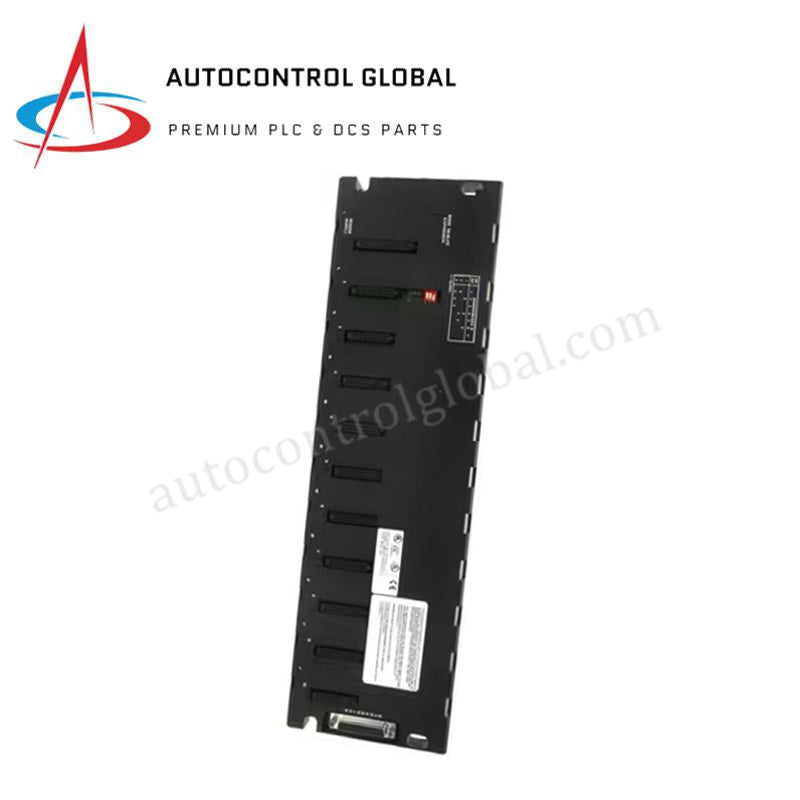

Plaque de base d'extension E/S à distance | GE Fanuc IC693CHS392

Présentation du produit

Le GE Fanuc IC693CHS392 sert de base physique et électrique à haute densité pour les systèmes d’extension de la Série 90-30. Cette plaque de base d’extension à 10 emplacements accueille des modules E/S et des alimentations, étendant les capacités du CPU PLC principal. Elle facilite la communication à haute vitesse sur le bus arrière, garantissant que les données des capteurs et actionneurs distants parviennent au contrôleur sans dégradation du signal. Les ingénieurs utilisent l’IC693CHS392 pour étendre les architectures d’automatisation dans les usines de fabrication, les installations énergétiques et les environnements de contrôle des procédés où un grand nombre d’E/S nécessite un châssis stable et modulaire.

Spécifications techniques

Avantages techniques

L’IC693CHS392 offre un support mécanique et logique essentiel pour l’extension des réseaux PLC :

• Densité d’E/S optimisée : La configuration à 10 emplacements maximise le nombre de modules disponibles dans un seul rack. Cela permet un contrôle concentré des lignes de production complexes tout en minimisant l’espace nécessaire dans l’armoire.

• Intégration transparente du bus arrière : L’architecture du bus intégré maintient des chemins électriques à faible impédance entre tous les modules installés. Ce design évite la corruption des données et assure une synchronisation précise pour les modules compteurs haute vitesse et entrées analogiques.

• Construction industrielle robuste : GE a conçu cette plaque de base pour résister aux vibrations et aux fluctuations thermiques courantes sur les sites industriels. Le châssis rigide empêche la flexion des cartes, protégeant ainsi les connecteurs modulaires contre la fatigue mécanique.

• Extension plug-and-play : Cette plaque de base se connecte au rack CPU principal via un câble d’extension standard. Cela permet aux techniciens d’ajouter des banques d’E/S entières à un système en fonctionnement avec un minimum d’interruption, facilitant une montée en charge rapide selon l’évolution des besoins.

Questions fréquentes

• Cette unité GE IC693CHS392 est-elle 100 % neuve ?

  Oui. Nous fournissons l’IC693CHS392 en état 100 % neuf et original . Chaque plaque de base est livrée dans un emballage scellé d’usine pour garantir que les connecteurs plaqués or du bus arrière restent exempts d’oxydation ou de contaminants environnementaux.

• Cette plaque de base nécessite-t-elle sa propre alimentation ?

  Oui. Chaque plaque de base d’extension dans le système Série 90-30 requiert un module d’alimentation dédié (installé dans l’emplacement le plus à gauche) pour fournir les niveaux de tension nécessaires au bus arrière et aux modules E/S installés.

• Quelle est la différence entre ce modèle et l’IC693CHS398 ?

  L’IC693CHS392 offre 10 emplacements pour une capacité d’extension maximale, tandis que l’IC693CHS398 est une variante plus petite à 5 emplacements . Utilisez l’IC693CHS392 pour des applications à haute densité où il est nécessaire de maximiser les points d’E/S par pouce linéaire d’espace dans l’armoire.

• Puis-je monter le CPU directement sur cette plaque de base ?

  Non. L’IC693CHS392 est une plaque de base d’extension. Vous devez installer le CPU sur une plaque de base principale (comme l’IC693CHS391). Cette unité se connecte au rack CPU via un câble d’extension E/S pour augmenter le nombre total d’emplacements du système.
