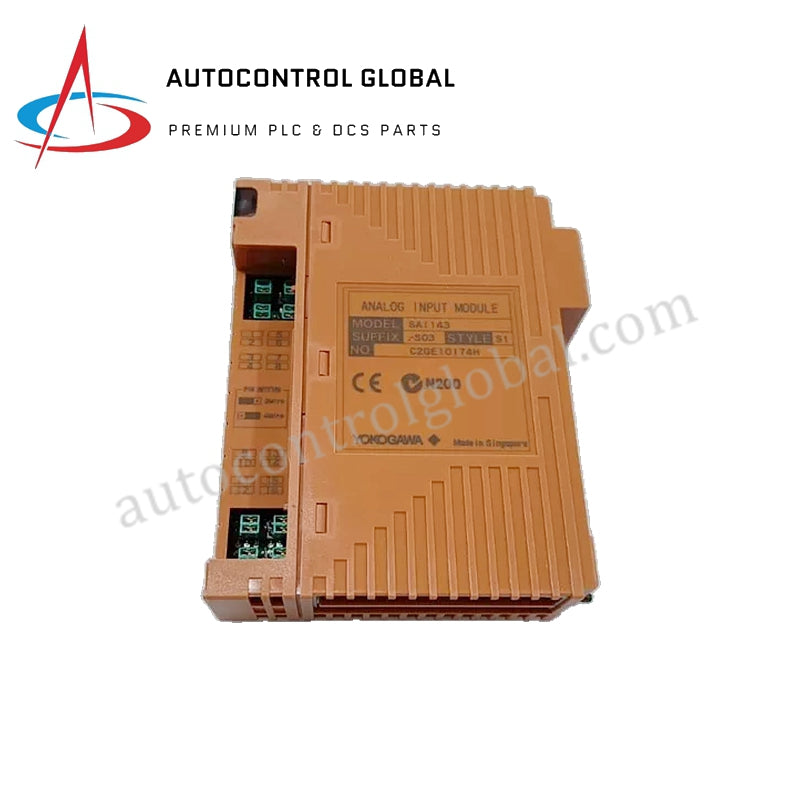

SAI143-S03 Yokogawa Module d'entrée analogique 4 à 20 mA

Description

SAI143-S03 est un module d'entrée analogique 16 canaux Yokogawa conçu pour des signaux 4–20 mA avec une grande précision et des réglages individuels de canal 2/4 fils, adapté aux applications de contrôle industriel isolé.

Identification

• Modèle : SAI143-S03

• Marque : Yokogawa

• Type : Module d'entrée analogique

Spécifications d'entrée

• Canaux : 16

• Plage nominale : 4–20 mA

• Plage admissible : 0–25 mA

• Précision : ±16 µA (1–23 mA)

• Impédance d'entrée (hors tension) : ≥ 500 kΩ

Mise à jour & Stabilité

• Fréquence de mise à jour des données : 40 ms

• Dérive de température : ±16 µA / 10 °C

Alimentation du transmetteur

• Plage de tension : 16,15 V min (20 mA), 26,4 V max (0 mA)

• Limite de courant : 25 mA

• Réglage 2/4 fils : Par canal via des broches de réglage

Caractéristiques électriques

• Tension de tenue : 1,5 kV AC (entrée vers système, 1 min)

• Consommation maximale de courant :

• Système 5 V : 320 mA

• Système 24 V : 550 mA
