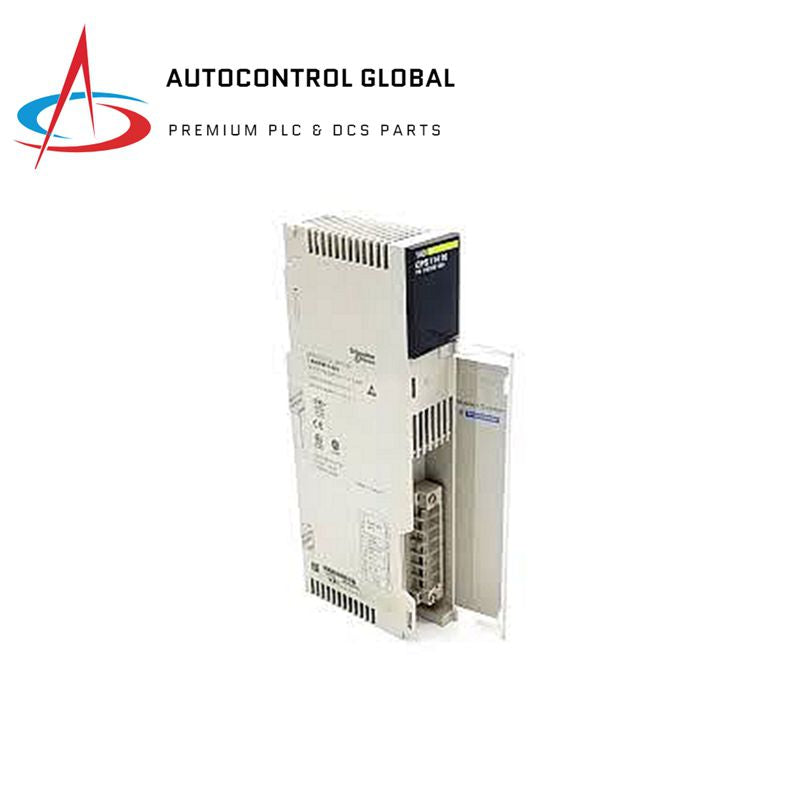

Module d'alimentation Schneider 140CPS11420

Description

Le SCHNEIDER 140CPS11420 est un module d'alimentation conçu pour la plateforme d'automatisation Modicon Quantum. Il fonctionne avec une tension d'entrée de 115/230 VAC et fournit une source d'alimentation fiable pour diverses applications industrielles.

Avantages de la gamme de produits :

• Large gamme de processeurs, idéale pour les processus complexes.
• Temps de cycle optimaux avec des processeurs puissants.
• Intégration des fonctions de communication, diagnostics, flexibilité mémoire et stockage des données.
• Options de topologie flexibles : boucle en chaîne, anneau, étoile ou bus pour la conception d'architecture Ethernet.
• Haute disponibilité avec CPU en veille chaude et topologie en boucle en chaîne.
• Temps de récupération inférieur à 50 ms pour l'ensemble de l'architecture E/S Quantum Ethernet en cas de défaillance de câble.
• Disponibilité accrue avec les modules E/S Quantum Ethernet CRA et CRP (QEIO).
• Intégration facile avec des dispositifs distribués sur le même réseau (IHM, variateurs de vitesse, îlots E/S, etc.).
• Prend en charge cinq langages IEC en standard : LD, ST, FBD, SFC, IL, et langage Modicon LL984.
• Modules à revêtement conforme pour applications de contrôle des procédés.
• Catalogue étendu de modules partenaires.
• Processeurs de sécurité et modules E/S pour systèmes intégrés de sécurité.
• Système Quantum Safety certifié par TUV Rheinland, simple d'utilisation et prêt à être intégré dans des systèmes automatisés.
• Utilisé pour le contrôle des processus, les infrastructures et la sécurité.

Spécifications :

Principal :

• Gamme de produits : Plateforme d'automatisation Modicon Quantum
• Type de produit ou composant : Module d'alimentation
• Type d'alimentation : Cumulable ou autonome

Complémentaire :

• Tension d'entrée :
  • 115 V (93…132 V) AC 47…63 Hz
  • 230 V (170…276 V) AC
• Courant d'entrée :
  • 1300 mA (115 V)
  • 750 mA (230 V)
• Courant d'appel :
  • 19 A (230 V)
  • 38 A (115 V)
• Puissance nominale en VA : 130 VA
• Calibre du fusible associé : 2 A, temporisé
• Distorsion harmonique : <= 10 % de la valeur efficace fondamentale
• Tension de sortie : 5,1 V CC
• Courant de sortie de l'alimentation :
  • 11 A (140 °F / 60 °C) autonome
  • 20 A (140 °F / 60 °C) cumulable
• Protection contre la surtension de sortie : Interne
• Protection contre la surcharge de sortie : Interne
• Dissipation de puissance : 6 + (1,5 x Iout) où Iout est en A
• Sortie d'alarme : 1 NC 6 A 220 V défaut d'alimentation
• Signalisation locale : 1 LED (verte) pour l'alimentation (PWR OK)
• Marquage : CE
• Format du module : Standard
• Poids net : 1.43 lb(US) (0.65 kg)

Environnement :

• Normes :
  • UL 508
  • CSA C22.2 No 142
• Certifications du produit : cUL
• Résistance aux décharges électrostatiques :
  • Contact 4 kV IEC 801-2
  • 8 kV dans l'air IEC 801-2
• Résistance aux champs électromagnétiques : 9.1 V/m (10 V/m) 80…2000 MHz IEC 801-3
• Température ambiante pour le fonctionnement : 32…140 °F (0…60 °C)
• Température ambiante pour le stockage : -40…185 °F (-40…85 °C)
• Humidité relative : 95 % sans condensation
• Altitude de fonctionnement : <= 16404.2 ft (5000 m)

Détails de commande et d'expédition :

• Catégorie : US1PC2118155
• Barème de remise : PC21
• GTIN : 3595862017107
• Retour possible : Oui
• Pays d'origine : US
• Unités d'emballage :
  • Type d'unité du colis 1 : PCE
  • Nombre d'unités dans le colis 1 : 1
  • Hauteur du colis 1 : 1.77 in (4.49 cm)
  • Largeur du colis 1 : 6.4 in (16.3 cm)
  • Longueur du colis 1 : 12.24 in (31.08 cm)
  • Poids du colis 1 : 27.7 oz (785.4 g)
