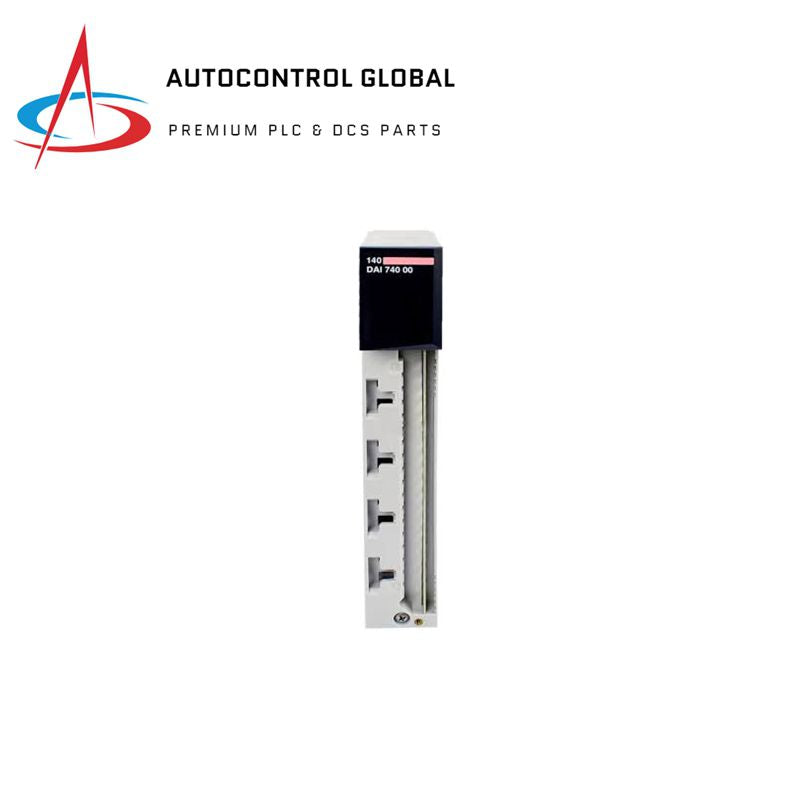

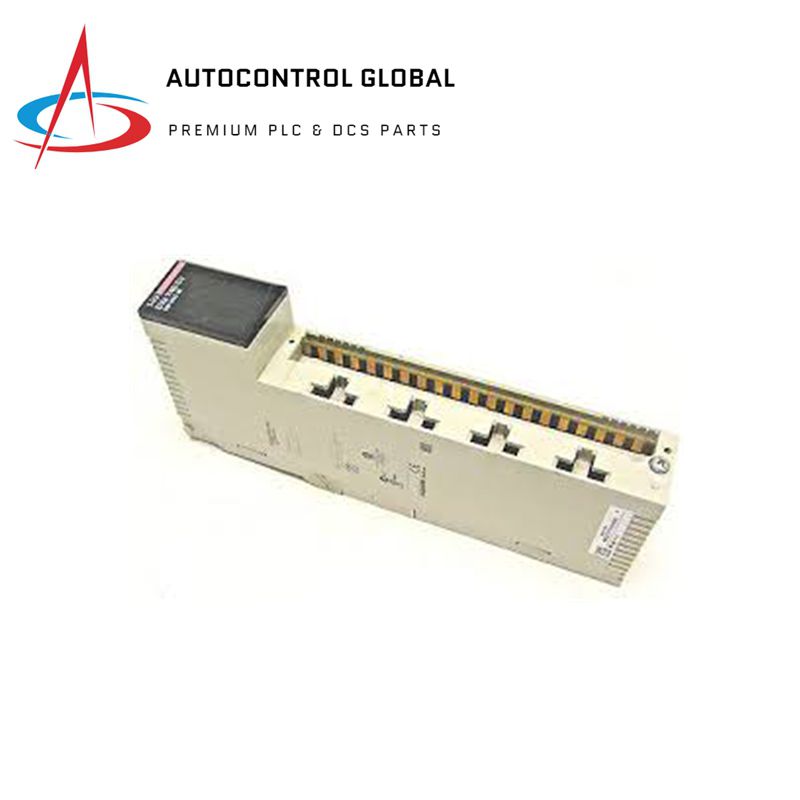

Module d'entrée discrète Schneider 140DAI74000 VAC

Description

Le Schneider 140DAI74000 est un module d'entrée discrète de la série Modicon Quantum. Il est conçu pour gérer 16 entrées discrètes à 230 V AC, ce qui le rend adapté à diverses applications d'automatisation industrielle.

Caractéristiques

• 16 Entrées Discrètes : Capable de gérer 16 entrées discrètes, offrant une flexibilité pour des systèmes de contrôle complexes.
• Compatibilité Haute Tension : Fonctionne à 230 V AC, adapté aux environnements industriels à haute tension.
• Conception Robuste : Conçu pour résister aux conditions industrielles difficiles, garantissant durabilité et fiabilité.
• Indicateurs LED : Équipé d'indicateurs LED pour une surveillance facile du statut et le dépannage.

Spécifications Techniques

• Gamme de Produit : Plateforme d'automatisation Modicon Quantum
• Type de Produit ou Composant : Modules d'entrée discrète VAC
• Nom du Logiciel : Concept, ProWORX 32, Unity Pro
• Nombre d'Entrées Discrètes : 16
• Groupe de Canaux : 16
• Exigence d'Adressage : 1 mot d'entrée
• Tension d'Entrée Discrète : 230 V AC
• Courant d'Entrée : 11,5 mA à 57…63 Hz, 9,7 mA à 47…53 Hz
• Tension État 1 Garantie : 165…264 V AC à 57…63 Hz, 175…264 V AC à 47…53 Hz
• Tension État 0 Garantie : 0…40 V AC à 57…63 Hz, 0…40 V AC à 47…53 Hz
• Impédance d'Entrée : 26500 Ohm capacitive à 57…63 Hz, 31800 Ohm capacitive à 47…53 Hz
• Limites de Fréquence Réseau : 47…63 Hz
• Courant de Fuite Maximum : 2,6 mA
• Entrée Absolue Maximum : 264 V en continu, 300 V 10 s, 400 V 1 cycle
• Temps de Réponse : 4,9…0,75 ms x cycle de ligne Off-On, 7,3…12,3 ms On-Off
• Isolation Entre Canaux : 1780 Vrms pendant 1 minute
• Isolation Entre Canaux et Bus : 1780 Vrms pendant 1 minute
• Exigence de Courant du Bus : 180 mA
• Dissipation de Puissance Maximum : 5,5 W
• Signalisation Locale : 1 LED (verte) pour la communication bus est présente (Active), 1 LED (rouge) pour défaut externe détecté (F), 16 LEDs (vertes) pour le statut des entrées
• Marquage : CE
• Format du Module : Standard
• Poids Net : 0,35 kg

Environnement

• Normes : UL 508, CSA C22.2 No 142
• Certifications du Produit : FM Classe 1 Division 2, cUL
• Résistance aux Décharges Électrostatiques : 4 kV contact conforme à IEC 801-2, 8 kV sur air conforme à IEC 801-2
• Résistance aux Champs Électromagnétiques : 10 V/m 80…2000 MHz conforme à IEC 801-3
• Température Ambiante de Fonctionnement : 0…60 °C
• Température Ambiante de Stockage : -40…85 °C
• Humidité Relative : 95 % sans condensation
• Altitude de Fonctionnement : <= 5000 m

Unités d'Emballage

• Type d'Unité de Conditionnement 1 : PCE
• Nombre d'Unités dans le Conditionnement 1 : 1
• Hauteur du Conditionnement 1 : 16,3 cm
• Largeur du Conditionnement 1 : 4,5 cm
• Longueur du Conditionnement 1 : 31,2 cm
• Poids du Conditionnement 1 : 450,0 g
