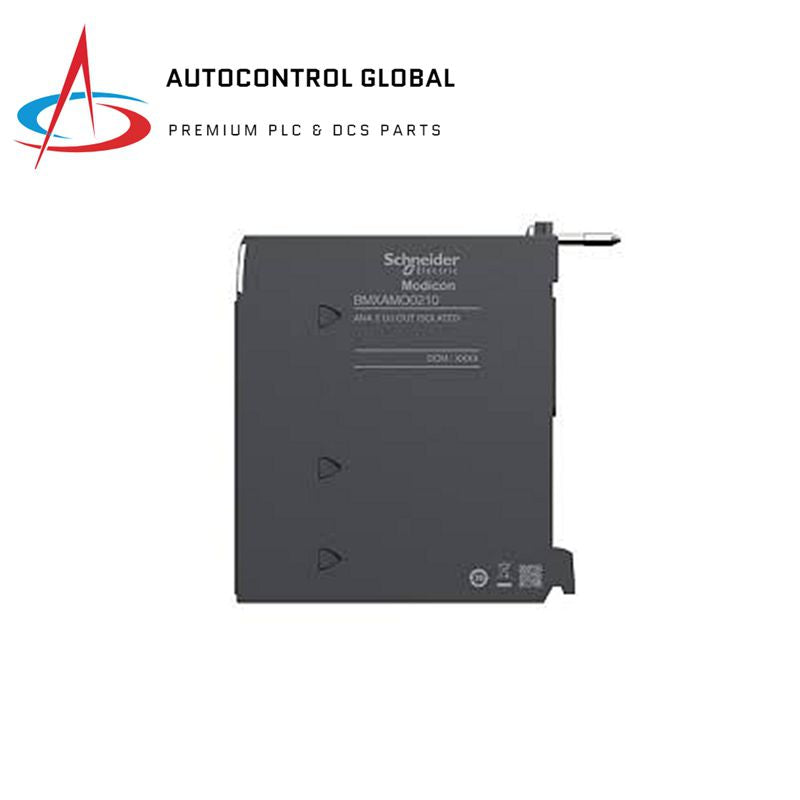

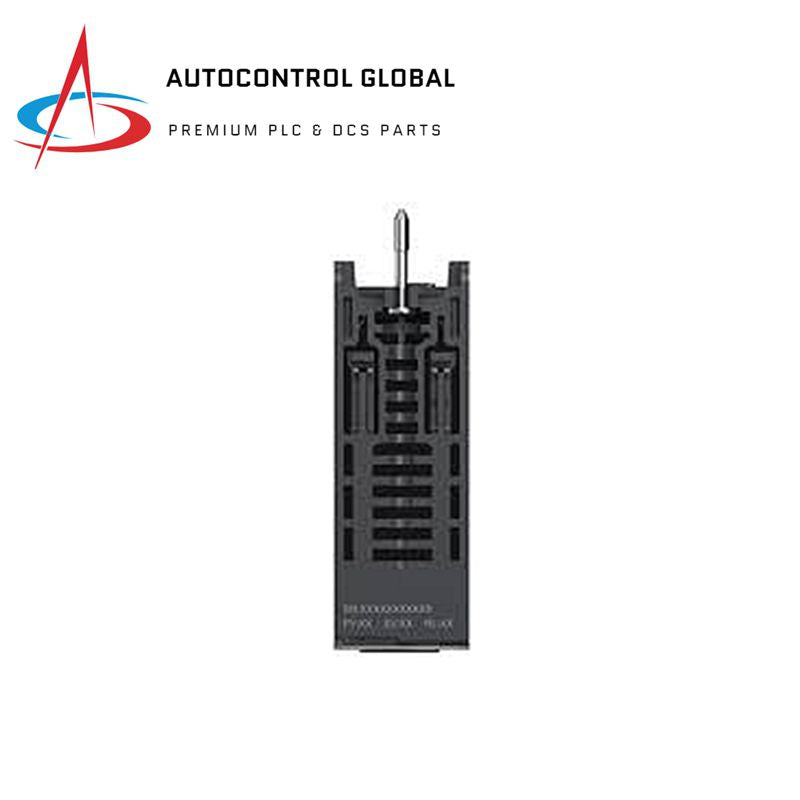

Module de sortie analogique Schneider BMXAMO0210

Description

Le Schneider BMXAMI0410 est un module de sortie analogique qui fait partie de la gamme Modicon X80. Il dispose de 2 sorties isolées de haut niveau (15 bits + signe). Il offre différentes plages de tension ou de courant pour chacune des sorties selon le choix de configuration. Il occupe un seul emplacement sur le rack et possède un boîtier qui assure une protection IP20 de l'électronique.

Caractéristiques

• Canaux de sortie : 2 sorties isolées de haut niveau
• Types de sortie : 0 à 20mA, 4 à 20mA, ±10V
• Résolution : 15 bits + signe
• Connexion : Borniers amovibles 20 voies
• Protection : Classe IP20
• Température de fonctionnement : 0°C à 60°C
• Certifications : CE, UL, CSA, EAC, RCM

Spécifications techniques

• Erreur de mesure : ≤ 0,2 % de l'échelle complète de 0 à 60°C, 0,1 % de l'échelle complète à 25°C
• Dérive thermique : 30 ppm/°C
• Recalibrage : Calibré en usine
• Atténuation minimale du diaphonie : 90 dB
• Rejet en mode commun : 100 dB
• Tension d'isolement : 1400 V DC entre canaux et terre, 1400 V DC entre canaux et bus, 750 V DC entre canaux
• Type de détection : Circuit ouvert pour 0 à 20mA et 4 à 20mA, court-circuit pour ±10V
• Impédance de charge : ≤ 600 Ω pour le courant, ≥ 1000 Ω pour la tension
• Temps de conversion : ≤ 1 ms
• Valeur maximale de conversion : ±11,25 V pour la tension, 0 à 24 mA pour le courant
• Mode de secours : Prédéfini, configurable
• Fiabilité MTBF : 1 300 000 heures
• Altitude de fonctionnement : 0 à 2000 m, 2000 à 5000 m avec facteur de dégradation
• LED d'état : 1 LED (verte) RUN, 1 LED par canal (verte) diagnostic canal, 1 LED (rouge) ERR, 1 LED (rouge) E/S
• Poids net : 0,144 kg
• Consommation électrique : 2,1 W à 24 V DC (typique), 2,8 W à 24 V DC (maximum), 0,35 W à 3,3 V DC (typique), 0,48 W à 3,3 V DC (maximum)
• Consommation de courant : 150 mA à 3,3 V DC, 110 mA à 24 V DC

Spécifications environnementales

• Résistance aux vibrations : 3 gn
• Résistance aux chocs : 30 gn
• Température ambiante de stockage : -40 à 85 °C
• Température ambiante de fonctionnement : 0 à 60 °C
• Humidité relative : 5 à 95 % à 55 °C sans condensation
• Degré de protection IP : IP20

Directives et certifications

• Directives : 2014/35/UE - directive basse tension, 2014/30/UE - compatibilité électromagnétique
• Certifications produit : CE, RCM, CSA, EAC, Marine marchande, UL
• Conformité aux normes : EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201

Unités d'emballage

• Type d'unité de l'emballage 1 : PCE
• Nombre d'unités dans l'emballage 1 : 1
• Hauteur de l'emballage 1 : 5,500 cm
• Largeur de l'emballage 1 : 11,000 cm
• Longueur de l'emballage 1 : 11,500 cm
• Poids de l'emballage 1 : 173,000 g
• Type d'unité de l'emballage 2 : S02
• Nombre d'unités dans l'emballage 2 : 15
• Hauteur de l'emballage 2 : 15,000 cm
• Largeur de l'emballage 2 : 30,000 cm
• Longueur de l'emballage 2 : 40,000 cm
• Poids de l'emballage 2 : 2,901 kg
