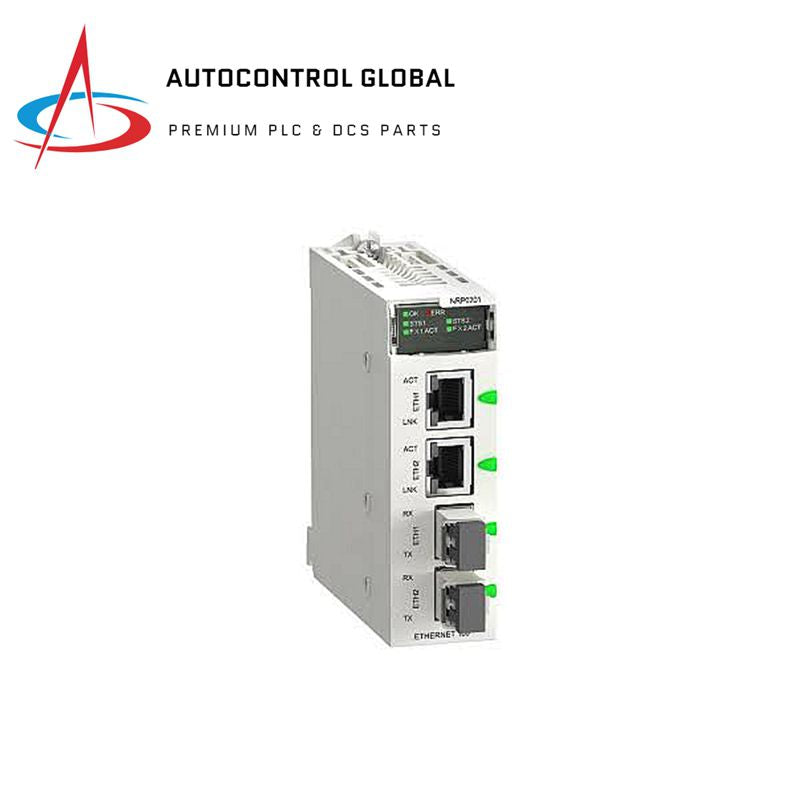

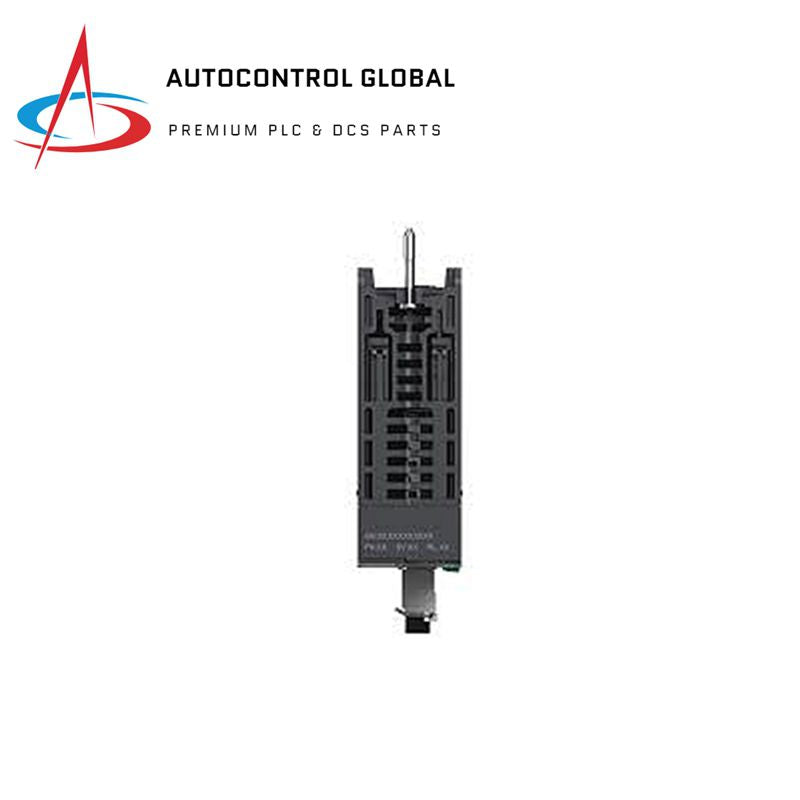

Module de convertisseur à fibre Schneider BMXNRP0201

Description

Le Schneider BMXNRP0201 est un module convertisseur de fibre qui fait partie de la gamme Modicon X80. Il prend en charge la communication par fibre optique monomode et offre une fonctionnalité de remplacement à chaud. Ce module est conçu pour fournir une transmission de données fiable et à haute vitesse sur de longues distances.

Caractéristiques

• Répéteur Fibre Optique : Prend en charge le monomode
• Ports : 2 RJ45 avec ports Ethernet 100BASE-TX conformes à la norme IEEE 802.3u, 2 fibres optiques avec ports Ethernet 100BASE-FX conformes à la norme IEEE 802.3u
• Longueur d'onde : 1310 nm
• Distance de fonctionnement : 0 à 15000 m
• Signalisation locale : LED (verte) pour l'état de l'alimentation, LED (rouge) pour condition d'erreur (ERR), LED (vertes) pour l'état du lien, LED (vertes) pour l'état et l'activité du port fibre
• Fonctionnalité de remplacement à chaud : Oui
• Protection : Classe IP20

Spécifications techniques

• Tension nominale : 24 V
• Consommation de courant : 140 mA (typique), 200 mA (maximum)
• Atténuation : -15 à -8 dB (9/125 µm)
• Temps de montée/descente : 2,5 ns
• Sensibilité du récepteur : -31 à -8 dBm
• Tension d'isolement : 1400 V DC entre terrain et bus, 500 V DC entre canaux
• Température de fonctionnement : 0 à 60 °C
• Température de stockage : -40 à 70 °C
• Humidité relative : 0 à 95%
• Altitude de fonctionnement : 0 à 4000 m
• Poids net : 203 g
• Dimensions : Largeur 32 mm, Hauteur 100 mm, Profondeur 86 mm

Directives et certifications

• Directives : 2014/35/UE - directive basse tension, 2014/30/UE - compatibilité électromagnétique
• Certifications produit : CE, RCM, CSA, EAC, Marine marchande, UL
• Conformité aux normes : EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201

Unités d'emballage

• Type d'unité de l'emballage 1 : PCE
• Nombre d'unités dans l'emballage 1 : 1
• Hauteur de l'emballage 1 : 5,800 cm
• Largeur de l'emballage 1 : 11,000 cm
• Longueur de l'emballage 1 : 13,000 cm
• Poids de l'emballage 1 : 250,000 g
• Type d'unité de l'emballage 2 : S02
• Nombre d'unités dans l'emballage 2 : 14
• Hauteur de l'emballage 2 : 15,000 cm
• Largeur de l'emballage 2 : 30,000 cm
• Longueur de l'emballage 2 : 40,000 cm
• Poids de l'emballage 2 : 3,840 kg
