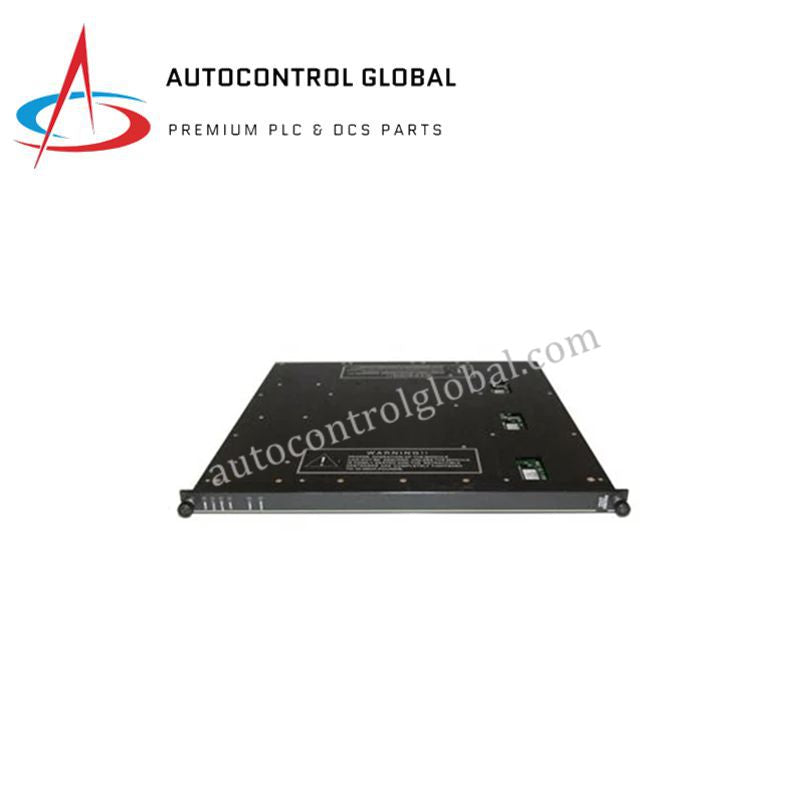

Carte d'entrée numérique Schneider Electric Triconex 3503E
Manufacturer: Triconex
-
Part Number: 3503N
Condition：New with Original Package
Product Type: Module d'Entrée Numérique
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Description du produit
Présentation du module d'entrée numérique Triconex 3503E
Le Triconex 3503E (3503EN2 / EDI 5909) est un module d'entrée numérique conçu pour les systèmes de sécurité à redondance modulaire triple (TMR) Triconex. Il est utilisé pour acquérir des signaux discrets sur le terrain provenant d'interrupteurs, contacts et autres dispositifs numériques, et fournir des états d'entrée validés au contrôleur de sécurité Triconex.
Ce module est couramment installé dans les systèmes instrumentés de sécurité, les systèmes d'arrêt d'urgence et les systèmes incendie & gaz où une acquisition fiable des signaux discrets est requise dans des conditions industrielles difficiles.
Architecture d'entrée et gestion des signaux
Le 3503E offre 32 canaux d'entrée numérique organisés en groupes de huit avec retours communs. Il prend en charge les signaux d'entrée AC et DC et est optimisé pour les tensions de contrôle industrielles.
Le traitement des entrées par redondance modulaire triple assure un fonctionnement continu même en cas de défaillance interne unique, garantissant l'intégrité du système et la conformité aux exigences de sécurité.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle | 3503E |
| Modèle alternatif | 3503EN2 (EDI 5909) |
| Fabricant | Triconex (Schneider Electric) |
| Type de produit | Module d'entrée numérique |
| Compatibilité système | Systèmes de sécurité TMR Triconex |
| Nombre d'entrées | 32 canaux d'entrée numérique |
| Regroupement des entrées | Groupes de 8, retours communs |
| Tension d'entrée | 24 VAC / 24 VDC nominal |
| Plage d'entrée recommandée | 20–42,5 VDC |
| Tension d'entrée maximale | 42,5 VAC / VDC |
| Fréquence d'entrée | DC ou 47–63 Hz |
| Isolation | Isolation par groupe de canaux |
| Redondance | Redondance modulaire triple (TMR) |
| Diagnostics | Surveillance de l'état des entrées, détection de défauts |
| Code couleur | Rouge foncé |
| Alimentation | Via châssis Triconex |
| Température de fonctionnement | 0 °C à +60 °C |
| Température de stockage | –40 °C à +85 °C |
| Humidité | 5–95 % sans condensation |
| Montage | Châssis Triconex (montage en rack) |
| Poids du module | 0,45 kg |
| Certifications | IEC 61508 SIL3, CE, UL, CSA |
