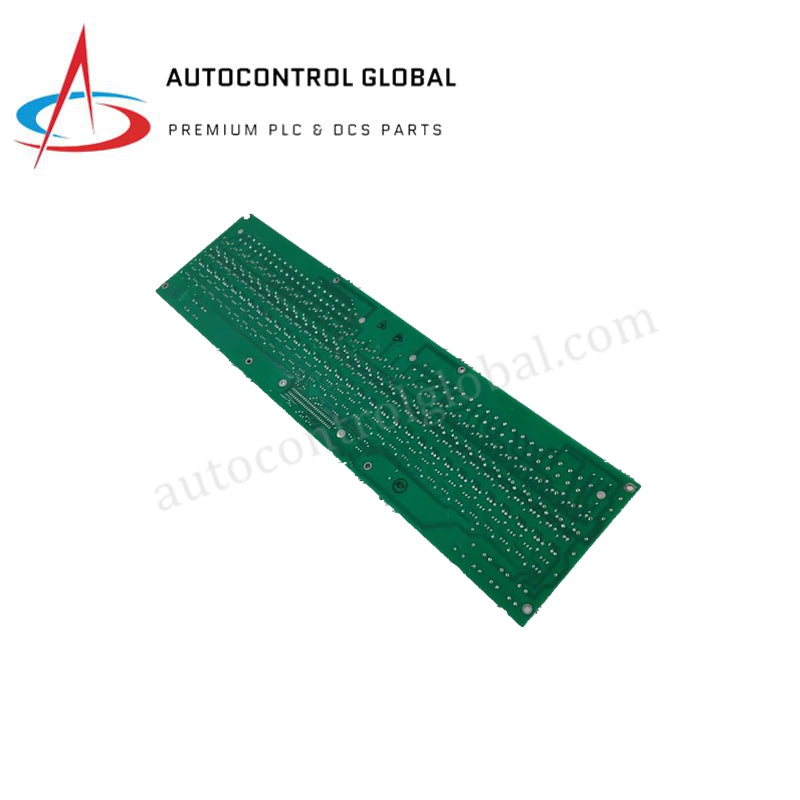

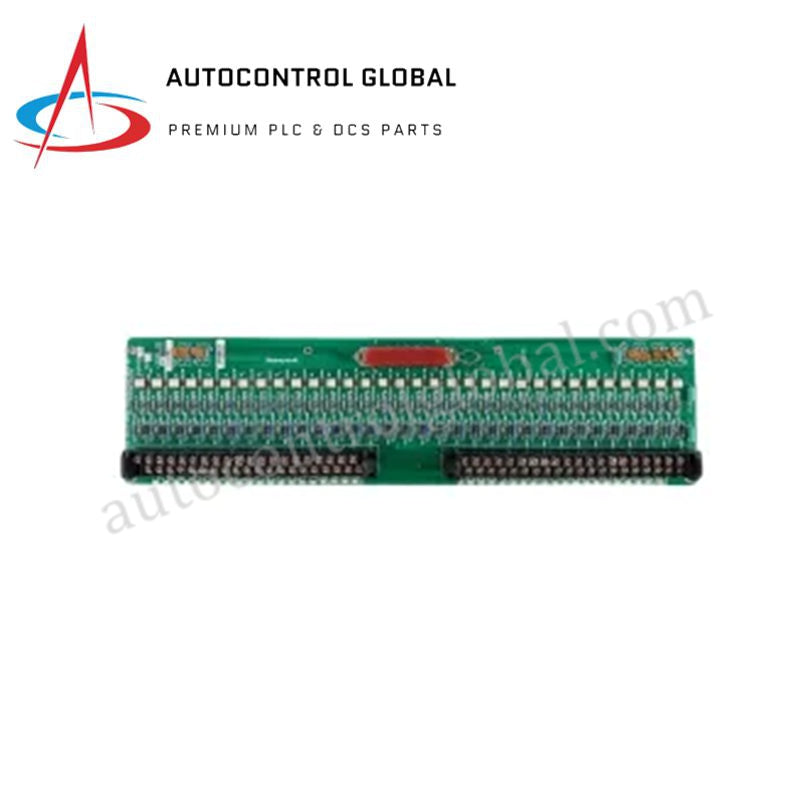

Module d'entrée numérique TC-TDID72 Honeywell Experion PKS

Module de carte PC d'entrée numérique Honeywell MC-TDID72 51303928-150

Description du produit

Le MC-TDID72 (51303928-150) est un module d'entrée numérique à haute densité conçu pour le système de connaissance des procédés Honeywell Experion (PKS) et les systèmes de commande distribuée TPS/TDC 3000 (DCS). Fonctionnant comme un composant clé de la famille Series MC E/S, ce module est conçu pour surveiller une vaste gamme d'appareils discrets de terrain, notamment des interrupteurs de fin de course, des boutons-poussoirs et des contacts d'interverrouillage de sécurité.

La version MC-TDID72 (51303928-150) Rev-F offre 32 canaux d'entrée numérique isolés (différents de la numérotation à 72 canaux, qui fait souvent référence à la densité FTA associée dans des configurations spécifiques de rack). Chaque canal est équipé d'une isolation galvanique pour protéger le châssis système des surtensions et des parasites électriques côté terrain. Avec un temps de réponse rapide inférieur à 25 millisecondes et un diagnostic par LED intégré, cette carte PC assure une acquisition déterministe des signaux et une simplification du dépannage pour les procédés industriels essentiels.

Spécifications techniques détaillées

Les paramètres matériels du MC-TDID72 sont détaillés ci-dessous :

• Fabricant : Honeywell

• Numéro de modèle : MC-TDID72

• Numéro de pièce : 51303928-150

• Révision : Rev F

• Type de produit : Carte PC d'entrée numérique / Assemblage de bornier de terrain

• Compatibilité système : Experion PKS, TPS, TDC 3000

• Canaux d'entrée : 32 entrées numériques isolées

• Tension d'entrée : 24 VCC (nominal)

• Courant d'entrée : ~2–8 mA par canal (typique)

• Support de signal : Signaux discrets de tension, courant et impulsion

• Temps de réponse : < 25 millisecondes

• Isolation : Isolation galvanique canal à canal et canal au système

• Indicateurs de diagnostic : LED individuelle par canal d'entrée

• Alimentation : 24 VCC

• Dimensions : 120 mm × 75 mm × 30 mm

• Poids : 0,5 kg

• Température de fonctionnement : -40°C à +70°C (plage industrielle étendue)

• Humidité : 0 % à 95 % sans condensation

• Fixation : Compatible rail DIN ou montage sur panneau

• Certifications : CE, UL, CSA, RoHS
