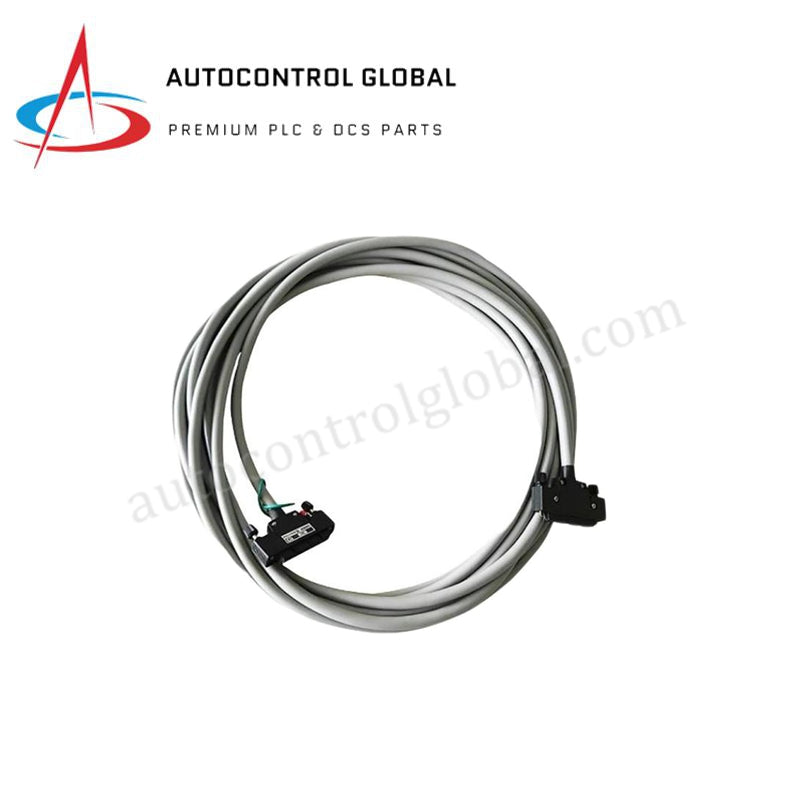

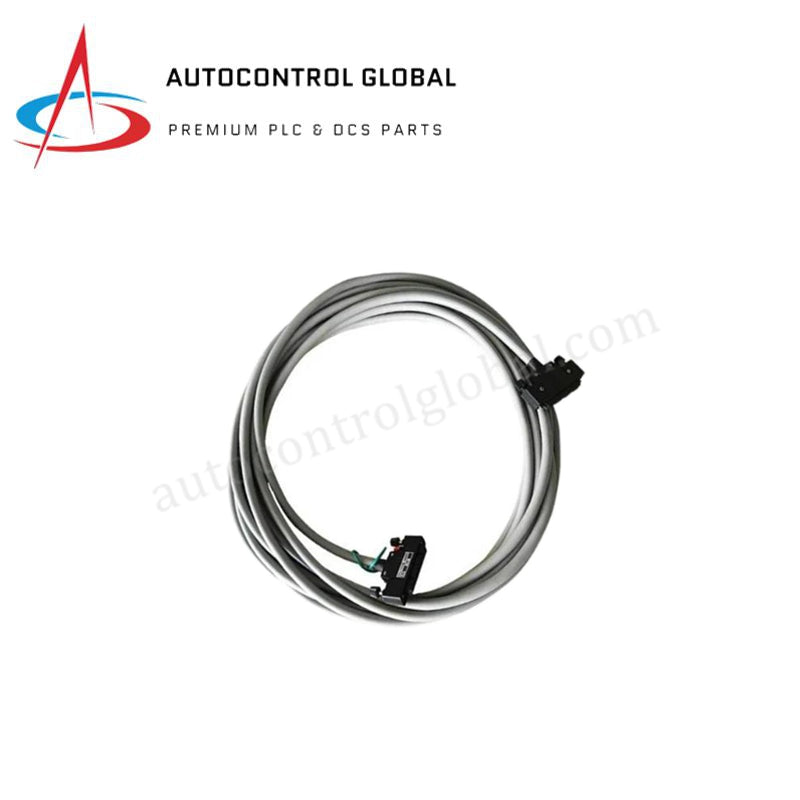

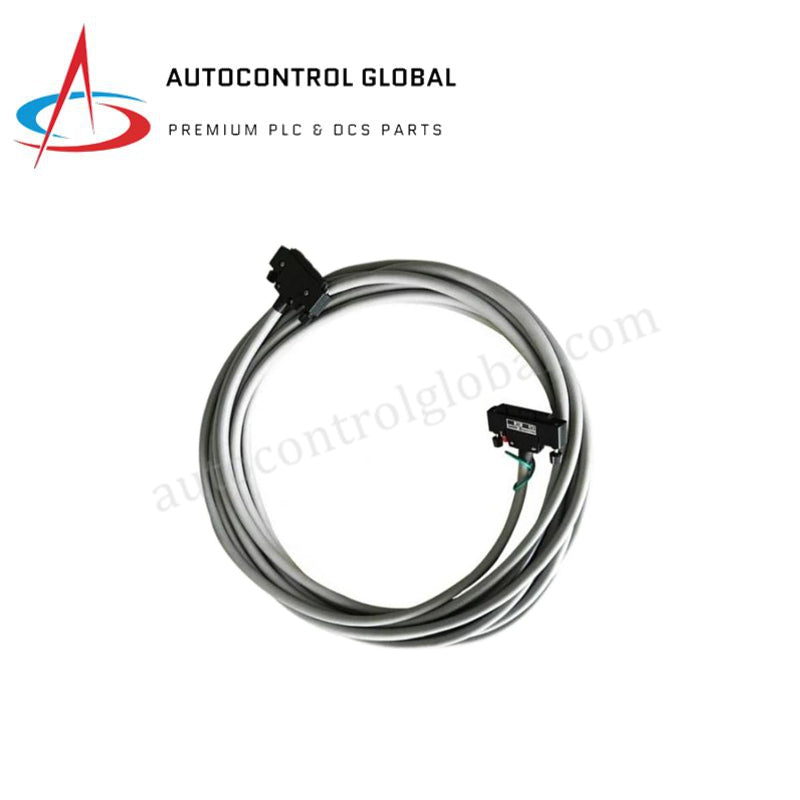

Câble de signal Yokogawa AKB331-M010 50-50 de 10 mètres
Manufacturer: Yokogawa
-
Part Number: AKB331-M010/SDV144
Condition：New with Original Package
Product Type: Câbles et accessoires PLC
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ensemble de câbles de signal Yokogawa AKB331-M010 (pour modules SDV144)
Le Yokogawa AKB331-M010 est un câble de signal haute intégrité à 50-50 broches, fabriqué par Yokogawa pour connecter des modules d’E/S de sécurité, tels que le SDV144, module d’entrées numériques de sécurité, à des borniers externes au sein de l’écosystème du système instrumenté de sécurité (SIS) ProSafe-RS.
Note de correction des données : Les fiches de fournisseurs tiers présentent ou décrivent fréquemment à tort le AKB331-M010 comme un « ensemble de module de sorties analogiques » ou un « module PLC ». Selon les normes des catalogues officiels de Yokogawa, le AKB331 est exclusivement un câble de signal système à 50-50 broches, tandis que le SDV144 est un module d’entrées numériques à 16 canaux (24 V CC, isolation du module).
Décomposition du suffixe et matrice des références
| Référence / code suffixe | Description | Caractéristiques |
|---|---|---|
| AKB331 | Modèle de base | Câble de signal (connecteur 50 broches vers connecteur 50 broches) |
| -M010 | Suffixe de longueur | 10 mètres |
| Interface cible | Module et bornier | Connecte les SDV144, SDV531, SDV53A, SDV541 ou SAT145 à des borniers |
Caractéristiques du matériel et du câble
| Paramètre | Caractéristique |
|---|---|
| Référence | AKB331-M010 |
| Fabricant | Yokogawa |
| Type de câble | Câble d’interconnexion de signaux multiconducteur à 50-50 broches |
| Longueur | 10 mètres (-M010) |
| Modules compatibles | SDV144, SDV531, SDV53A, SDV541, SAT145 |
| Interface de terminaison | Connecteurs multipoints standard à 50 broches aux deux extrémités |
| Température de fonctionnement | -20 °C à 70 °C |
| Poids d’expédition | 2,0 kg |
| Disponibilité / délai | En stock (expédition généralement sous 5–7 jours ouvrés) |
Principales caractéristiques et architecture du système
- Interconnexion sécurisée : Fournit un pont direct préfabriqué à 50 broches entre les cartes d’E/S ProSafe-RS (par exemple, le SDV144) et des ensembles de borniers de terrain dédiés, réduisant les erreurs de câblage manuel point à point.
- Blindage testé en usine : Les connecteurs moulés en usine et le blindage haute densité réduisent les interférences électromagnétiques (IEM) et la diaphonie entre les signaux numériques de sécurité.
- Déploiement flexible sur site : La longueur de 10 mètres permet un acheminement systématique des signaux d’une armoire à l’autre, des racks d’E/S centraux vers les panneaux de répartition.
Foire aux questions
Q : Le AKB331-M010 est-il un module d’E/S ou un câble ?
R : Le AKB331-M010 est exclusivement un câble de signal de 10 mètres à 50-50 broches. Il sert à connecter des modules d’E/S tels que le SDV144 à des borniers externes.
Q : Quels modules sont compatibles avec le câble de signal AKB331 ?
R : Il est conçu pour être utilisé avec les modules Yokogawa ProSafe-RS, notamment les SDV144, SDV531, SDV53A, SDV541 et SAT145.
Consignes d’installation sur site
- Rayon de courbure : Respectez les limites minimales de rayon de courbure sur toute la longueur de 10 mètres afin d’éviter les contraintes internes sur les conducteurs ou leur dégradation.
- Dispositif de retenue des connecteurs : Fixez fermement les loquets des connecteurs aux borniers et aux interfaces des modules, en veillant à ce que le poids du câble soit supporté par les chemins de câbles de l’armoire plutôt que par les broches.
- Séparation des lignes de signal : Maintenez le câble de signal séparé des lignes CA haute tension ou des variateurs de moteur dans les chemins de câbles afin d’éviter le couplage de parasites électriques.
