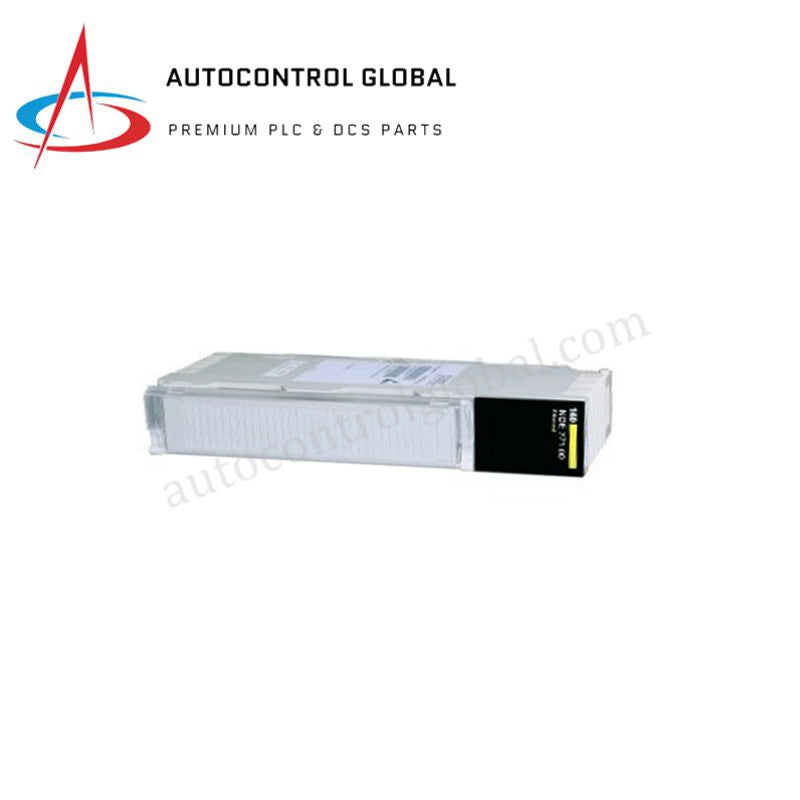

140NOM21200 Schneider Electric PLC komunikacijski procesor
Manufacturer: Schneider
-
Part Number: 140NOM21200
Condition：New with Original Package
Product Type: PLC komunikacijski moduli
-
Country of Origin: France
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
140NOM21200 služi kao ključni komunikacijski most unutar Modicon Quantum arhitekture. Omogućuje brze prijenose podataka od 1 Mbit/s koristeći deterministički token-passing Modbus Plus protokol. Ovaj modul omogućuje Quantum PLC-u upravljanje distribuiranim I/O točkama i složenu međusobnu blokadu s do 64 vršnjačka kontrolera. Nudimo ovu jedinicu kao 100% potpuno novu, originalno tvornički zapečaćenu komponentu, osiguravajući da vaši mrežni sustavi od ključne važnosti rade bez kašnjenja ili hardverskih kvarova povezanih s korištenim dijelovima.
Tehničke specifikacije
| Parametar | Tehnički detalj |
| Protokol | Modbus Plus (MB+) |
| Brzina prijenosa | 1 Mbit/s |
| Konfiguracija priključaka | 2 x RS485 (redundantna bakrena veza), 1 x RS232 |
| Kapacitet čvorova | Do 64 čvora po mrežnom segmentu |
| Kapacitet I/O | 30 ulaznih riječi / 32 izlazne riječi |
| Topologija | Vršnjak-na-vršnjaka, višestruki priključci ili distribuirani I/O |
| Unutarnje provjere integriteta | RAM, procesor, RAM adresa, kontrolni zbroj |
| Potrošnja energije | 5 W (iz ležišta) |
| Radna temperatura | 0°C do +60°C |
| Kompatibilnost | 140CRA21210 / 140CRA21220 DIO moduli |
Inženjerske prednosti
140NOM21200 uklanja komunikacijske uska grla i povećava otpornost sustava kroz nekoliko inženjerski usmjerenih značajki:
-
Deterministička mreža: Za razliku od standardnog Ethernet-a, Modbus Plus token-passing protokol osigurava predvidivo vrijeme dolaska podataka. To sprječava mrežne sudare i čini 140NOM21200 idealnim za brzu sinkronizaciju procesa.
-
Ugrađena redundancija: Dva RS485 redundantna bakrena priključka omogućuju postavljanje "redundantnog kabela". Ako jedan glavni kabel bude oštećen, modul održava komunikaciju putem sekundarnog priključka, sprječavajući potpuni prekid sustava.
-
Napredna samodijagnostika: Modul kontinuirano provjerava stanje unutarnjeg RAM-a i procesora u pozadini. Ako dođe do pogreške kontrolnog zbroja ili adrese, modul odmah aktivira dijagnostički LED uzorak, omogućujući brzo izoliranje hardverskog problema.
-
Održavanje bez gašenja: Održavatelji mogu zamijeniti 140NOM21200 modul bez isključivanja Quantum ormara. Ova značajka smanjuje prosječno vrijeme popravka (MTTR) i održava dostupnost ostatka PLC sustava.
-
Skalabilna arhitektura: Podržavajući do 64 čvora po segmentu, ovaj modul omogućuje jednostavno proširenje. Inženjeri mogu integrirati dodatne I/O točke ili vršnjačke PLC-e u postojeću mrežu uz minimalne preinake.
Česta pitanja
Kako konfigurirati adresu čvora za 140NOM21200?
Adresa čvora obično se postavlja putem hardverskih rotacijskih prekidača smještenih sa strane ili straga modula. Osigurajte da svaki čvor na Modbus Plus mreži ima jedinstvenu adresu između 1 i 64 kako biste izbjegli mrežne sukobe.
Može li ovaj modul djelovati kao glavni za udaljeni I/O?
Da. 140NOM21200 posebno funkcionira kao DIO glavni adapter. Koordinira komunikaciju s udaljenim 140CRA21210 ili 140CRA21220 točkama, omogućujući centralnom Quantum CPU-u da tretira udaljene signale kao lokalne podatke.
Koja je maksimalna duljina kabela za mrežu koja koristi ovaj modul?
Korištenjem standardnog oklopljenog uvijenog bakrenog para, jedan Modbus Plus segment može dosegnuti do 450 metara. Za veće udaljenosti potrebno je koristiti repetitore ili optičke mostove kako bi se održao integritet signala pri 1 Mbps.
Treba li ovaj modul vanjsko napajanje?
Ne. 140NOM21200 crpi radnu snagu (~5 W) izravno iz Quantum ležišta. Međutim, sama Modbus Plus mreža mora biti pravilno terminirana s 220-ohmskim otpornicima na oba kraja glavnog kabela kako bi se spriječilo odbijanje signala.
