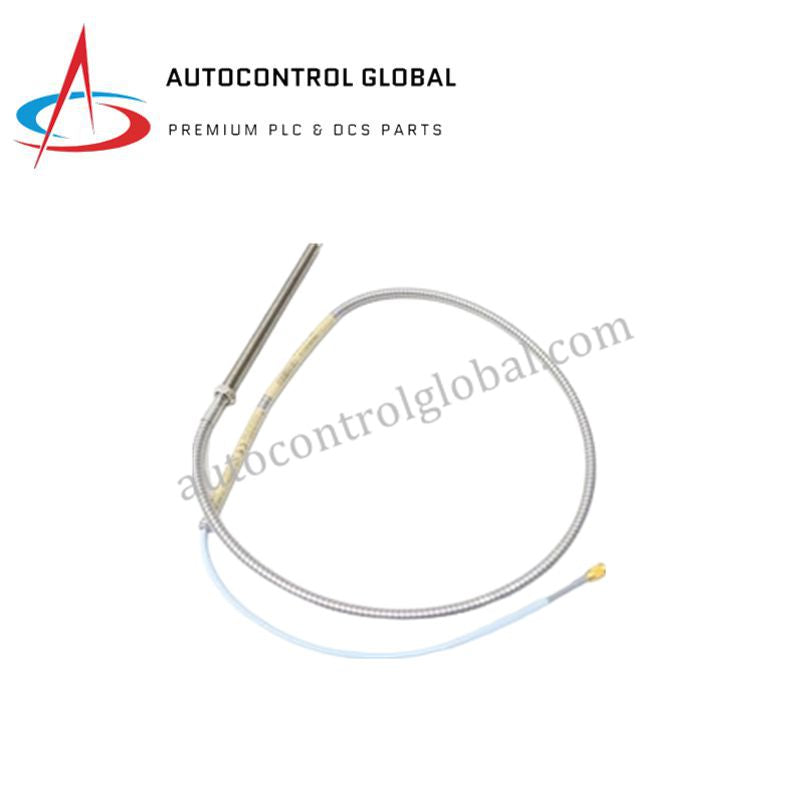

16925-17 Bently Nevada visokotemperaturni međuveza pretvarača

Pregled proizvoda

Bently Nevada 16925-17 funkcionira kao kabel za međusobno povezivanje visoke pouzdanosti, posebno dizajniran za Bently Nevada sustave s približnim pretvaračima. Osigurava ključnu električnu vezu između približnog senzora i Proximitor® senzora, jamčeći prijenos visokofrekventnih vrtložnih struja bez prigušenja ili izobličenja. Ovaj kabel isporučujemo kao 100% potpuno novi originalni hardver, izrađen da izdrži mehanička opterećenja i električne smetnje uobičajene u industrijskim turbinskim i kompresorskim sustavima. Oznaka "-17" označava specifičnu duljinu prilagođenu za srednje do duge udaljenosti unutar ormara za zaštitu strojeva.

Tehničke specifikacije

Inženjerske prednosti

• Optimizirano usklađivanje kapaciteta: Kabel 16925-17 održava strogo kontrolirani omjer kapaciteta po metru. Budući da sustavi vrtložnih struja ovise o podešenim rezonantnim krugovima, ovaj kabel sprječava fazne pomake signala, osiguravajući da monitor prikazuje točne pomake vratila i razine vibracija.

• Izvrsna otpornost na EMI/RFI smetnje: Visokogustoća pletenja štiti unutarnji vodič od elektromagnetskih smetnji koje stvaraju obližnji motori, VFD-ovi i sustavi paljenja. Ova zaštita sprječava da se "elektronička buka" pogrešno tumači kao vibracije stroja, eliminirajući lažne prekide rada.

• Izdržljivost na bazi Teflona: Vanjski omotač i unutarnji dielektrici koriste visokokvalitetne fluoropolimere. Ovaj materijal odolijeva propadanju uslijed vrućih maziva, vlage i korozivnih kemijskih para, održavajući električnu cjelovitost tamo gdje bi standardni PVC kabel puknuo ili došlo do kratkog spoja.

• Prijenos signala s malim gubicima: Površine konektora pozlaćene ili s visokim električnim vodljivostima minimiziraju otpor kontakta na spojevima sonde i Proximitor® senzora. To osigurava da niskomilivoltni signali koje generira vrh sonde stignu do ormara za nadzor bez mjerljivih gubitaka.

• Otpornost na mehanička opterećenja: Kabel 16925-17 sadrži ojačano unutarnje jezgro koje odolijeva istezanju i savijanju tijekom ugradnje kroz cijevi ili kabelske kanale. To sprječava promjene u električnoj duljini kabela koje bi inače mogle pomaknuti kalibraciju sustava.

Upute za ugradnju

Prilikom ugradnje kabela 16925-17, pazite da konektori ostanu čisti i suhi. Koristite moment ključ tamo gdje je naznačeno za učvršćivanje mini koaksijalnih "ClickLoc" konektora kako biste spriječili njihovo otpuštanje zbog vibracija stroja. Uvijek usmjeravajte kabel za međusobno povezivanje dalje od visokovoltažnih vodova kako biste dodatno smanjili smetnje. Ako kabel prolazi kroz cijev, koristite mazivo za vuču kompatibilno s fluoropolimernim omotačem kako biste izbjegli oštećenje vanjske izolacije.

Često postavljana pitanja

• Mogu li skratiti kabel 16925-17?

  Ne. Nikada ne smijete rezati ili spajati Bently Nevada kabele za međusobno povezivanje. Električna duljina kabela 16925-17 tvornički je podešena da odgovara kalibraciji sustava približnih senzora. Promjena duljine uzrokovat će značajne pogreške u mjerenju i poništiti usklađenost s API 670 standardom.

• Je li kabel 16925-17 kompatibilan sa serijom 3300 XL?

  Serija 16925 je svestrana linija kabela za međusobno povezivanje. Iako se često koristi sa sustavima serija 7200 i 9000, trebate provjeriti potrebnu ukupnu električnu duljinu vašeg specifičnog sustava (obično 5m ili 9m) kako biste osigurali da kabel 16925-17 odgovara kalibracijskom profilu.

• Kako zaštititi konektore u masnim okruženjima?

  Toplo preporučujemo korištenje Bently Nevada zaštitnika konektora ili termoskrućeg omotača preko spojeva kako biste spriječili prodor ulja i vlage, što može uzrokovati uzemljenje signala ili "prljave" podatke.

• Da li ovaj kabel ima oklop?

  Kabel 16925-17 je standardni oklopljeni kabel. Ako vaša primjena zahtijeva visoku mehaničku zaštitu od pritiska ili oštrih rubova, trebate naručiti oklopljenu verziju ili ugraditi ovaj kabel unutar fleksibilne vodonepropusne cijevi.
