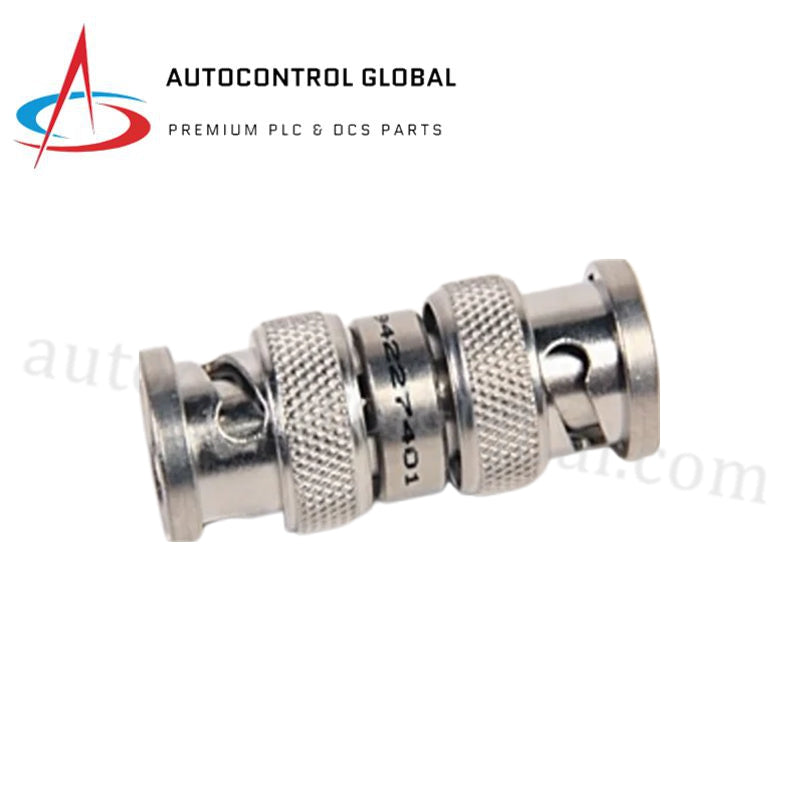

1786-BNCP | Allen-Bradley | ControlNet RG-6 Koaksijalni BNC utikač

Allen-Bradley 1786-BNCP Serija B ControlNet BNC Koaksijalni Spojnik

Pregled proizvoda

 1786-BNCP (Serija B) je precizni ControlNet koaksijalni spojnik koji je razvila tvrtka Rockwell Automation. Ovaj BNC utikač posebno je dizajniran za završetak RG-6 četverostruko zaštićenih koaksijalnih kabela, koji služe kao glavni medij za ControlNet mreže.  1786-BNCP osigurava visokokvalitetan prijenos signala i čvrstu mehaničku stabilnost unutar distribuiranih I/O sustava i veza za komunikaciju između PLC-a i uređaja. S kućištem od niklom presvućenog mesinga i središnjim pinom pozlaćenim zlatom, izrađen je da izdrži elektromagnetske smetnje (EMI) i razine vibracija u zahtjevnim industrijskim okruženjima.

Tehničke specifikacije

 1786-BNCP je tvornički testiran kako bi zadovoljio precizne zahtjeve impedancije od 75 Ω fizičke slojeve ControlNet mreže.

• Proizvođač: Rockwell Automation / Allen-Bradley

• Broj modela: 1786-BNCP

• Serija mreže: ControlNet

• Vrsta spojnika: BNC utikač (Bayonet Neill–Concelman)

• Konfiguracija: Utikač na utikač / završetak spojnicom

• Kompatibilnost kabela: RG-6 četverostruko zaštićen (75 Ω impedancija)

• Frekvencijski raspon: DC do 5 MHz (standardni radni raspon ControlNet-a)

• Gubitak umetanja: < 0,1 dB (osigurava minimalno propadanje signala)

• Gubitak povrata: > 20 dB

• Materijal kućišta: Niklom presvučeni mesing

• Materijal kontakta: Središnji pin pozlaćen zlatom

• Radna temperatura: -40°C do +85°C (-40°F do +185°F)

• Usklađenost sa standardima: CE, UL, CSA, RoHS

• Težina proizvoda: 0,04 lbs (18 grama)

Ključne funkcionalne značajke

• Optimizirana cjelovitost signala:  1786-BNCP je dizajniran za RG-6 četverostruko zaštićenu arhitekturu kabela, pružajući potrebnu zaštitu za sprječavanje oštećenja podataka u tvorničkim okruženjima s visokim šumom.

• Poboljšanja serije B: Kao komponenta serije B, ovaj spojnik ima preciznije tolerancije i poboljšanu izdržljivost premaza za dugotrajnu pouzdanost u usporedbi s prethodnim verzijama serije A.

• Visoka otpornost na okolišne uvjete: Sa širokim rasponom radne temperature i niklom otpornim na koroziju, modul je prikladan za uporabu u neklimatiziranim vanjskim kućištima ili u teškim industrijskim pogonima.

• Sučelje s malim gubicima: Niski gubitak umetanja omogućuje duže kabele unutar jednog ControlNet segmenta prije nego što je potreban pojačivač signala.
