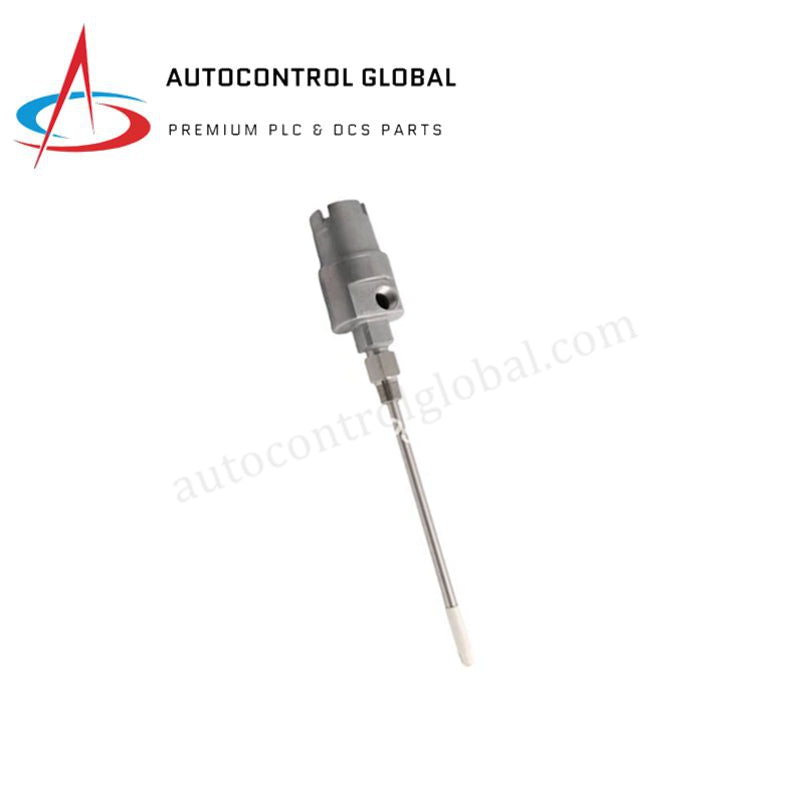

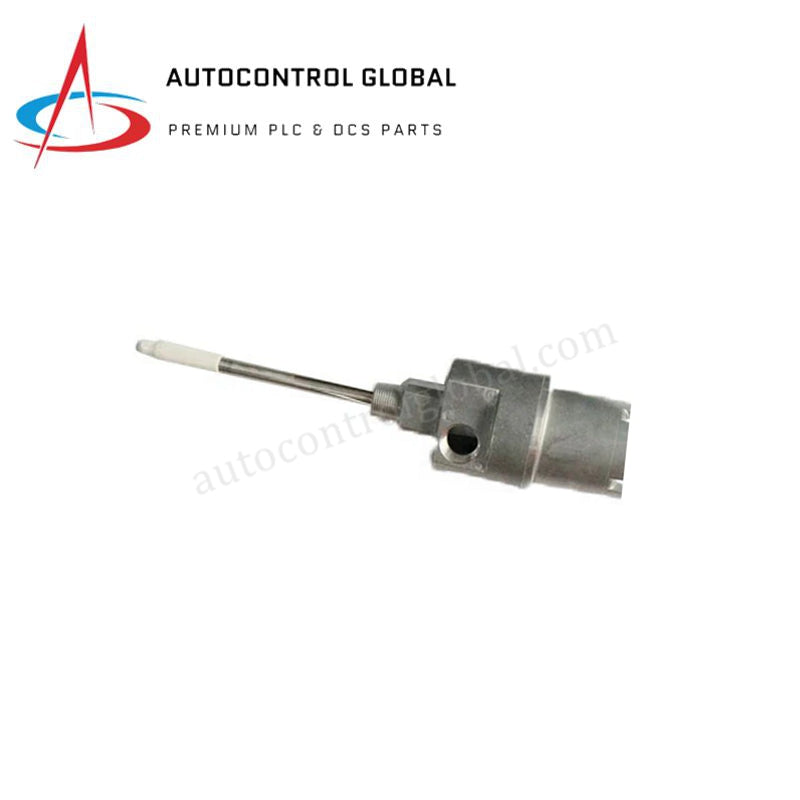

21000-16-05-15-098-03-02 Bently Nevada sonda za vibracije kućišta
Manufacturer: Bently Nevada
-
Part Number: 21000-16-05-15-098-03-02
Condition：New with Original Package
Product Type: Senzori brzine
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Model Bently Nevada 21000-16-05-15-098-03-02 je visokoprecizni seizmički pretvarač brzine dizajniran za mjerenje apsolutnih vibracija kućišta na rotirajućim strojevima. Kao ključna komponenta serije 21000, ovaj senzor pretvara mehanički pokret u kalibrirani električni napon proporcionalan brzini vibracija. Besprijekorno se integrira sa monitoring sustavima Bently Nevada serija 3300 i 3500, pružajući ključne podatke za zaštitu turbostrojeva i ranu dijagnostiku kvarova. Ovaj uređaj nudimo kao 100% potpuno nov i originalan, osiguravajući vrhunske performanse u industrijskim okruženjima gdje je pouzdanost ključna.
Raspad broja dijela: 21000-16-05-15-098-03-02
Bently Nevada koristi specifični alfanumerički sustav kodiranja za definiranje mehaničkih i električnih karakteristika serije 21000.
| Kod opcije | Parametar | Definicija |
| 16 | Opcija kućišta | Standardna konstrukcija od nehrđajućeg čelika |
| 05 | Nosač za montažu | Definira specifičnu veličinu/duljinu navoja |
| 15 | Opcija priključka | Specifikacija konfiguracije priključka/utikača |
| 098 | Osjetljivost | 98 mV/in/sec (nominalno) |
| 03 | Odobrenje agencije | Certifikati za opasna područja (ATEX/IECEx/CSA) |
| 02 | Revizija/Modifikacija | Tvornicka modifikacija ili interna norma |
Tehničke specifikacije
| Parametar | Detalji |
| Vrsta mjerenja | Vibracije kućišta (brzina) |
| Osjetljivost | 98 mV/in/sec (nominalno) |
| Frekvencijski raspon | 10 Hz do 1.000 Hz |
| Dinamički raspon | ±50 g vršna vrijednost |
| Radna temperatura | -30°C do +100°C (-22°F do +212°F) |
| Materijal kućišta | Nehrđajući čelik |
| Spoj na kabel | 2-žični sustav |
| Težina | 1,05 kg |
| Dimenzije | 30,5 x 8,5 x 8,5 cm |
Inženjerske prednosti
-
Odvojena točnost signala: Serija 21000 koristi unutarnji dizajn s pokretnom zavojnicom koji učinkovito filtrira visokofrekventne smetnje. To osigurava da pretvarač bilježi samo relevantne vibracije niskog do srednjeg frekvencijskog područja povezane s neuravnoteženošću, neusklađenošću i habanjem ležajeva.
-
Otpornost na ekstremne uvjete: Kućište od nehrđajućeg čelika i hermetički zaptivači štite unutarnje komponente od korozivnih plinova i prodora vlage. To čini model 21000-16-05-15-098-03-02 idealnim za vanjske instalacije na ventilatorima rashladnih tornjeva i pumpama u kemijskim postrojenjima.
-
Pasivno mjerenje bez održavanja: Transduser brzine generira vlastiti signal elektromagnetskom indukcijom. To eliminira potrebu za vanjskim napajanjem, smanjujući složenost ožičenja na terenu i ukupnu stopu kvarova u nadzornom krugu.
-
Standardizirana integracija: Izlaz od 98 mV/in/sec odgovara ulaznim zahtjevima većine industrijskih monitora. Ova "plug-and-play" mogućnost omogućuje inženjerima zamjenu starih senzora bez potrebe za ponovnim kalibriranjem cijelog nadzornog sustava.
Česta pitanja
Q: Mogu li koristiti 21000-16-05-15-098-03-02 u opasnim područjima?
A: Da. Ovaj specifični model uključuje odobrenja agencija (označena kodom "03") kao što su ATEX, IECEx, CSA i UL, što ga čini sigurnim za upotrebu u eksplozivnim atmosferama uobičajenim u rafinerijama nafte i plina.
Q: Treba li ovom senzoru vanjski Proximitor?
A: Ne. Za razliku od blizinskih sondi, transduser brzine serije 21000 je samostalan. Generira napon izravno iz mehaničkih vibracija i povezuje se izravno na ulaz monitora.
Q: Kako osigurati najbolji frekvencijski odziv tijekom instalacije?
A: Transduser morate montirati na ravnu, obrađenu površinu. Osigurajte da je montažni vijak zategnut prema tvorničkim specifikacijama kako bi se održala čvrsta mehanička veza, što sprječava rezonanciju signala na visokim frekvencijama.
Q: Koji su glavni znakovi da je potrebno zamijeniti senzor brzine?
A: Pratite pomak signala, nepravilna "pikovanja" u podacima o vibracijama ili značajan pad osjetljivosti. Ako se unutarnja zavojnica ili ovjes s vremenom istroše tijekom kontinuiranog rada, senzor neće točno pratiti vršne razine vibracija.
