IC693APU301 GE 1-osni uređaj za praćenje položaja Serija 90-30（副本）

Pregled proizvoda

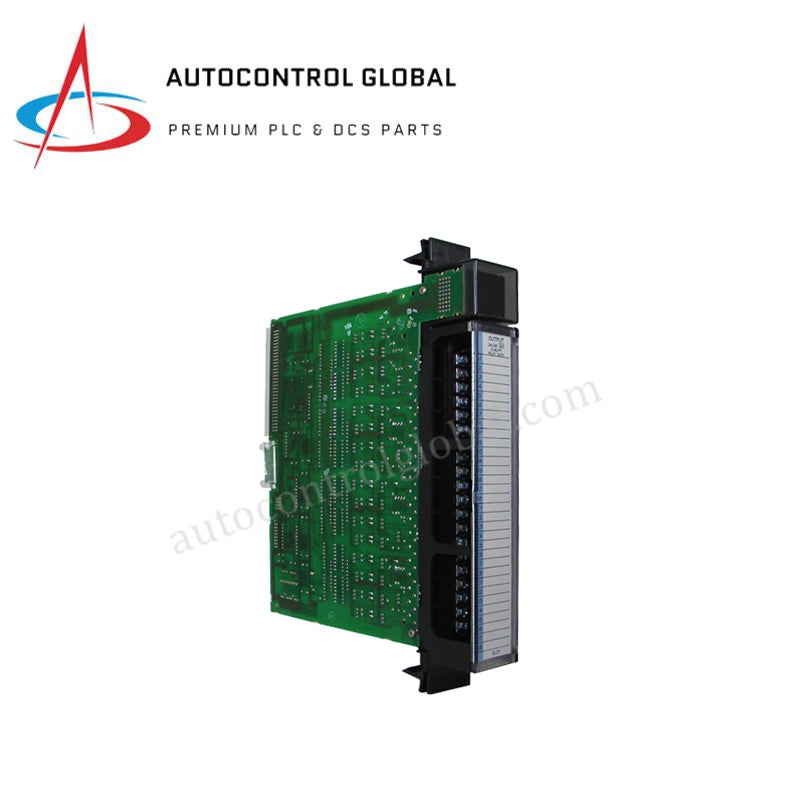

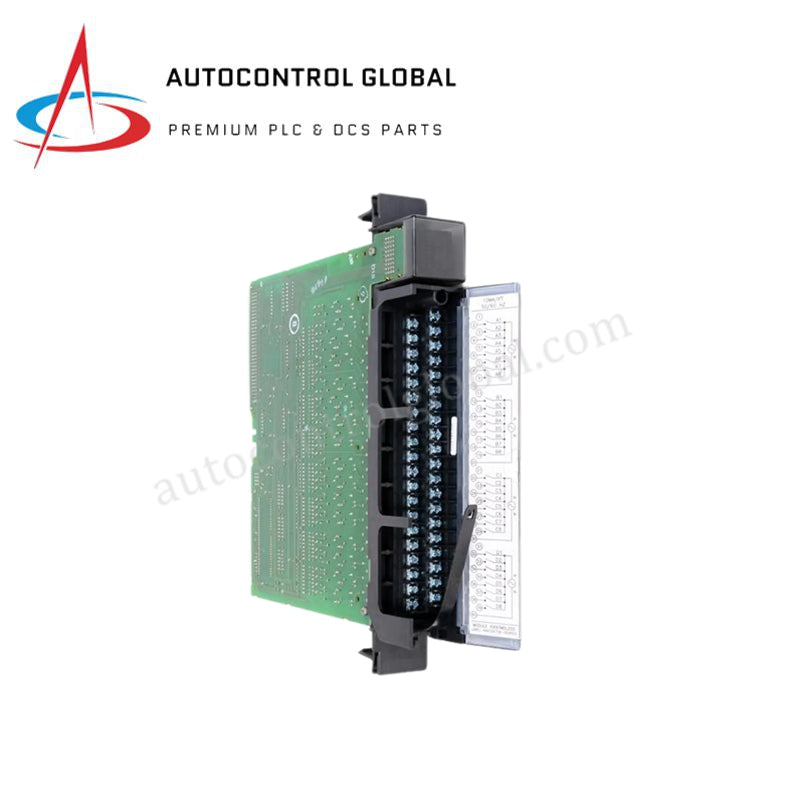

GE Fanuc IC693APU301 funkcionira kao visokoučinkoviti modul za pozicioniranje osi (APM) dizajniran za preciznu kontrolu kretanja na platformi Series 90-30 PLC. Ovaj 100% potpuno novi originalni modul preuzima složene algoritme kretanja s CPU-a, samostalno upravljajući brzim brojčanim operacijama, vremenskim intervalima i praćenjem položaja. S brzinom ažuriranja servo petlje od 1 milisekunde i podrškom za ulaznu frekvenciju do 80 kHz, IC693APU301 pokreće servo sustave s iznimnom preciznošću. Služi kao ključna sučelja za aplikacije s jednom osi koje zahtijevaju brze odzive i determinističko kretanje u automatiziranom pakiranju, robotici i CNC strojevima.

Tehničke specifikacije

Inženjerske prednosti

• Deterministička servo izvedba: Ažuriranje servo petlje od 1 ms osigurava gotovo trenutačnu obradu povratnih informacija. Ova brzina omogućuje modulu da u stvarnom vremenu ispravlja pogreške položaja, pružajući glatke profile kretanja i uklanjajući "drhtanje" često povezano s kontrolom kretanja temeljenom na softveru.

• Neovisnost o CPU skeniranju: Izvršavanjem zadataka kretanja asinkrono od PLC skeniranja, IC693APU301 održava dosljednu preciznost bez obzira na složenost korisničkog programa. To sprječava pogreške u brzom brojanju i osigurava da se programabilni izlazi aktiviraju točno kada su zadani uvjeti ispunjeni.

• Višenamjenski radni načini: Modul podržava i standardni i način sljedbenika. U načinu sljedbenika, os sinkronizira svoje kretanje s vanjskim glavnim enkoderom ili drugom osi, što ga čini idealnim za elektroničko zupčanje i složenu sinkronizaciju transportera.

• Optička izolacija signala: Napredna optička izolacija odvaja ulaze s terenske strane od unutarnje logike. Ova zaštita sprječava električne smetnje i napone da oštete podatke ili PLC ležište, osiguravajući stabilnost u okruženjima s visokim elektromagnetskim smetnjama (EMI).

• Integracija visokobrzinskog brojača: S dva neovisna 32-bitna brojača, modul prati kvadraturne enkoderske signale do 80 kHz. Ova sposobnost omogućuje preciznu povratnu informaciju o položaju i mjerenje frekvencije za sustave za rukovanje materijalom velike brzine.

Česta pitanja

• P: Koliko IC693APU301 modula mogu instalirati u jedan PLC sustav?

• O: Kapacitet ovisi o vašem CPU-u. CPU 311, 313 i 323 podržavaju do tri (3) APM modula. CPU 331 i noviji mogu primiti do osam (8) modula, omogućujući složenu kontrolu više osi u okviru.

• P: Koja je razlika između "Standardnog" i "Načina sljedbenika"?

• O: Standardni način izvršava neovisne profile kretanja na temelju unaprijed definiranih parametara. Način sljedbenika povezuje os kao rob s glavnim signalom, često se koristi u aplikacijama gdje jedan motor mora savršeno oponašati brzinu ili položaj drugog.

• P: Koji su kabeli potrebni za 25-pinski servo priključak?

• O: Modul je kompatibilan s nekoliko namjenskih kabela ovisno o vašim potrebama za zaštitom, uključujući IC693CBL311 (3 m) ili IC693CBL319 (0,9 m). Za okruženja s visokim šumom preporučujemo IC693CBL317 ili IC693CBL320, koji imaju vanjske zaštitne repove.

• P: Može li IC693APU301 zamijeniti standardni visokobrzinski brojač?

• O: Da. Iako je modul za pozicioniranje osi, njegovi dvostruki 32-bitni brojači i frekvencijski raspon do 80 kHz omogućuju mu da obavlja sve funkcije namjenskog visokobrzinskog brojača uz dodatnu prednost servo kontrolne logike.
