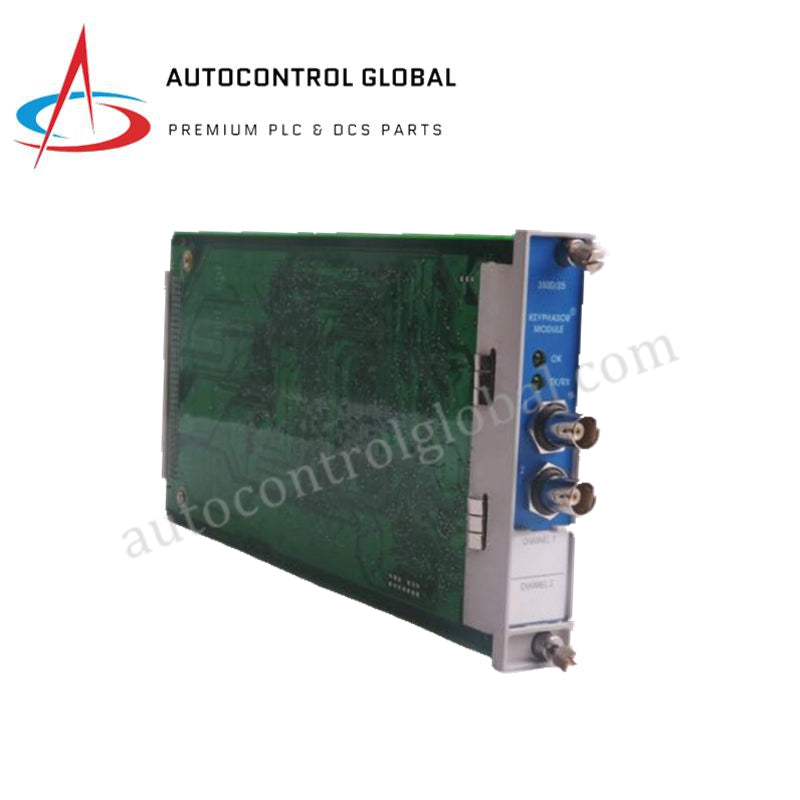

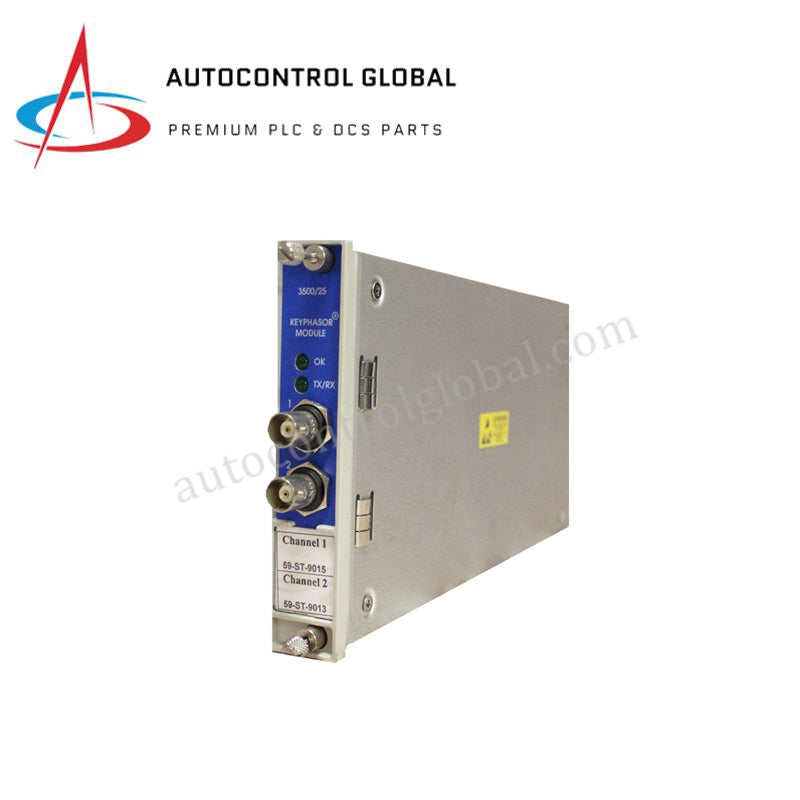

3500/25 149369-01 Bently Nevada referenca brzine i faze
Manufacturer: Bently Nevada
-
Part Number: 3500/25-01-01-00 149369-01
Condition：New with Original Package
Product Type: Keyphasor moduli
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Bently Nevada 3500/25 Poboljšani Keyphasor modul (149369-01) pruža ključne signale za vremensko usklađivanje i fazni referentni signal za sustav zaštite strojeva 3500. Ovaj modul polovične visine prima ulaze s približnih sondi ili magnetskih senzora za praćenje rotirajućih osovina. Pretvara te sirove impulse u digitalne vremenske reference, omogućujući ostalim modulima u ormaru izračun brzine osovine, faznog kuta i sinkroniziranih vektora vibracija. Ovu jedinicu isporučujemo kao 100% potpuno novu i originalnu u tvornički zatvorenoj ambalaži.
Razrada broja dijela: 3500/25-AA-BB-CC
3500/25 koristi specifične alfanumeričke kodove za definiranje konfiguracija ulaza/izlaza i odobrenja agencija. Konfiguracija 3500/25-01-01-00 predstavlja najčešći industrijski standard.
| Kod | Opcija | Opis |
| AA: 01 | Modul ulaza/izlaza polovične visine | Standardne unutarnje završnice |
| BB: 01 | Tip modula ulaza/izlaza | Poboljšani Keyphasor ulaz/izlaz s unutarnjim završnicama |
| CC: 00 | Odobrenja agencija | Nema (standardno, neopasno/opće CE) |
Tehničke specifikacije
| Parametar | Detalji |
| Kanali | 2 neovisna Keyphasor kanala |
| Ulazni signal | Približne sonde ili magnetski senzori |
| Frekvencijski raspon | 0,016 Hz do 100 kHz (do 6.000.000 CPM) |
| Ulazni napon | +24 V do -24 V maksimalno |
| Točnost vremenskog usklađivanja | Rezolucija 1 µs |
| Tip izlaza | TTL-kompatibilni uvjetovani kvadratni val |
| Izolacija | 250 Vrms kontinuirano |
| Radna temperatura | 0°C do +65°C (32°F do 150°F) |
Inženjerske prednosti
-
Točnost vektorske analize: Modul nudi vremensku rezoluciju od 1 mikrosekunde, osiguravajući precizna mjerenja faznog kuta. To eliminira šum u podacima o vibracijama, omogućujući točne Bodeove i polarne dijagrame tijekom pokretanja i zaustavljanja stroja.
-
Višenamjenska dvokanalna funkcionalnost: Svaki 3500/25 modul podržava dva neovisna ulaza. To omogućuje nadzor više osovina ili redundantne Keyphasor konfiguracije u jednom utoru ormara.
-
Univerzalna podrška senzora: Fleksibilna ulazna elektronika modula prihvaća i aktivne (približne) i pasivne (magnetske) senzore bez potrebe za vanjskim signalnim pojačivačima.
-
Distribucija preko stražnje ploče: Nakon uvjetovanja, Keyphasor signal putuje preko stražnje ploče 3500 ormara. To omogućuje bilo kojem monitoru vibracija u ormaru da "vidi" fazni referentni signal bez dodatnog ožičenja.
Česta pitanja
P: Može li 3500/25 Poboljšani Keyphasor modul zamijeniti stariju verziju 3500/25 bez poboljšanja?
O: Da. Poboljšani Keyphasor modul je unatrag kompatibilan i pruža superiornu obradu signala te proširene frekvencijske rasponе u usporedbi s naslijeđenom verzijom. Međutim, provjerite podržava li firmware vašeg Rack Interface modula (RIM) poboljšane značajke.
P: Koja je maksimalna udaljenost ožičenja ulaznog senzora?
O: Udaljenost ožičenja obično ovisi o tipu senzora. Za standardne približne sonde moguće je koristiti do 300 metara (1.000 stopa) ožičenja s ekraniranim uvijenim parom, pod uvjetom da se održava integritet signala i pravilno uzemljenje na 3500 ormaru.
P: Kako konfigurirati prag i histerezu za ulazni signal?
O: Te parametre definirate putem softvera za konfiguraciju 3500 ormara. Softver omogućuje postavljanje specifičnih razina okidača za ignoriranje električnog šuma dok se bilježi stvarni prolaz ključa osovine ili zuba zupčanika.
P: Podržava li ovaj modul "Višestruke događaje po okretaju"?
O: Da. Poboljšani 3500/25 podržava višezubne zupčanike (do 255 događaja po okretaju) za mjerenje brzine visoke rezolucije, iako standardni fazni referentni signal obično koristi jedan događaj po okretaju.
