5SHY3545L0009 ABB 3.3kV 4500A IGCT modul | Brza dostava

Pregled proizvoda

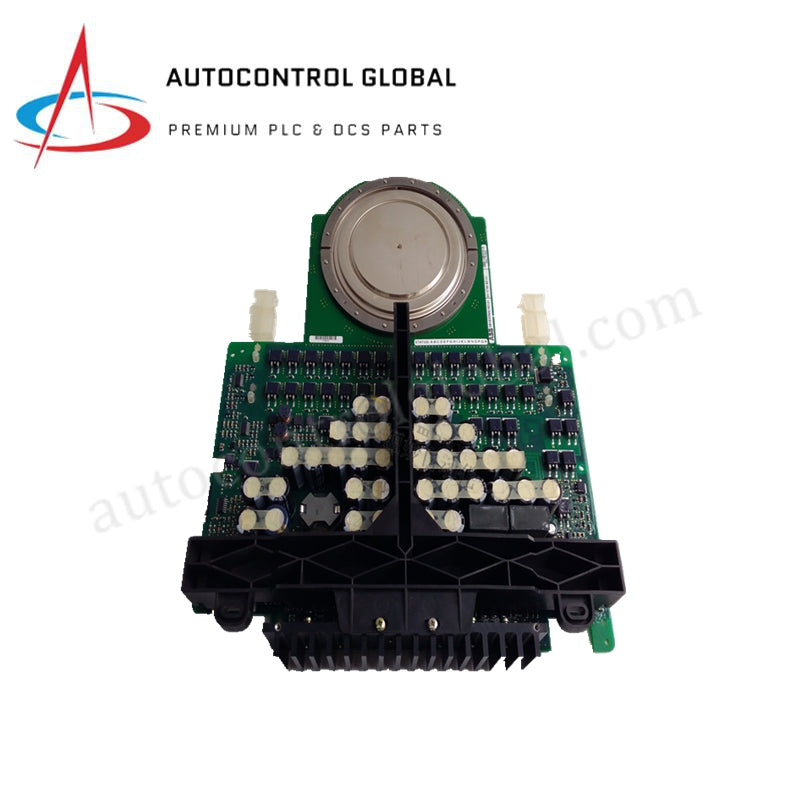

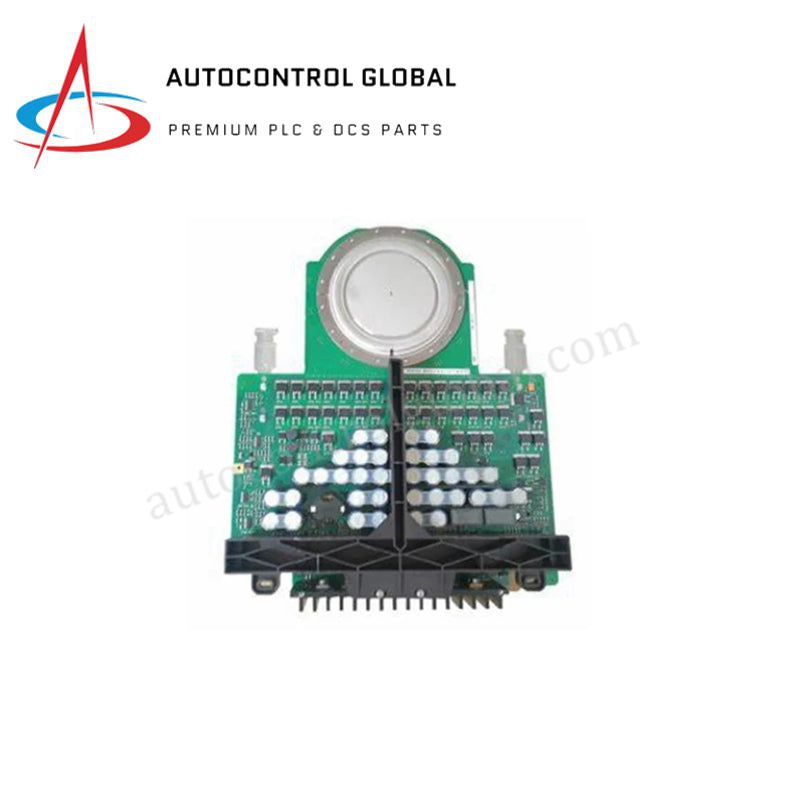

Ovaj paket ABB visokosnažnih komponenti, uključujući  3BHE009681R0101 (GVC750BE101), 3BHB013085R0001 i 5SHY3545L0009, čini srž ABB-evih sustava za pogon i pretvorbu srednjeg napona. Tehnologija integriranog vrata-komutiranog tiristora (IGCT) pruža sposobnost upravljanja snagom tiristora uz brzinu i kontrolu IGBT-a. Ovi moduli omogućuju visoko učinkovitu pretvorbu energije u zahtjevnim primjenama poput čeličana, rudarskih transportera i regenerativnih hidro turbina. Opskrbljujemo ove module u 100% potpuno novom stanju, osiguravajući vrhunsku integritet poluvodiča za vaš ACS5000 ili specijalizirani industrijski pretvarač.

Tehničke specifikacije

Ovi moduli podržavaju visokokapacitetni oporavak energije i preciznu kontrolu motora u srednjenaponskim infrastrukturnim sustavima.

• Vrijeme uključivanja (5SHY3545L0009): $\le 4.0\ \mu s$

• Vrijeme isključivanja (5SHY3545L0009): $\le 7.5\ \mu s$

• Radna temperatura: –40°C do +125°C

• Zahtjev za hlađenjem: 10–14 L/min prisilno hlađenje tekućinom

Inženjerske prednosti

• Regenerativna učinkovitost u četiri kvadranta: Modul 5SHY3545L0009 podržava dvosmjerno blokiranje i do 96,5% regenerativne učinkovitosti. To omogućuje teškim industrijskim pogonima u rudarstvu i proizvodnji čelika da tijekom kočenja vraćaju energiju, značajno smanjujući ukupnu potrošnju električne energije objekta.

• Robusno prebacivanje za zahtjevna opterećenja: Ovi IGCT moduli podnose velike udarne struje (do 28kA za 5SHY3545L0009). Ova robusnost sprječava kvar poluvodiča tijekom ciklusa pokretanja s visokim momentom velikih transportera i hidro turbina.

• Modularna integracija kontrole: Kontroler 3BHB013085R0001 koristi ARM Cortex-A9 procesor i Linux okruženje za upravljanje složenim I/O rutinama. Koordinira se s IGCT fazom snage putem Ethernet i RS485 sučelja za isporuku odziva u milisekundama.

• Niski gubici pri provođenju: Serija GVC750BE101 minimizira pad napona tijekom faze provođenja. Ova smanjena toplinska disipacija omogućuje kompaktnije dizajne pogona i produljuje vijek trajanja sustava hlađenja.

• Standardizirano kućište 91 mm: 5SHY3545L0009 koristi standardizirano kućište tipa press-pack širine 91 mm. To osigurava besprijekornu mehaničku integraciju u postojeće ABB ACS5000 module, omogućujući brzu zamjenu na licu mjesta bez izmjena ormara.

Česta pitanja

• Jesu li ovi moduli kompatibilni s ABB ACS5000 serijom pogona?

  Da. I 3BHE009681R0101 i 5SHY3545L0009 su ključni rezervni dijelovi za ACS5000 liniju pogona srednjeg napona. Oni odgovaraju specifikacijama originalne opreme za hlađene module snage tekućinom.

• Koje su mjere hlađenja potrebne za 5SHY3545L0009?

  Modul zahtijeva prisilno hlađenje tekućinom protoka 10–14 L/min. Osigurajte da je rashladna tekućina deionizirana ili da zadovoljava ABB-ove standarde čistoće kako bi se spriječila galvanska korozija elektroda press-packa.

• Dolazi li kontroler 3BHB013085R0001 s unaprijed instaliranim softverom?

  Hardver uključuje Linux operativni sustav; međutim, specifična kontrolna logika aplikacije mora se učitati putem Ethernet sučelja koristeći ovlaštene ABB inženjerske alate.

• Kako jamčite stanje ovih poluvodiča?

  Sve module isporučujemo u 100% potpuno novom stanju, vakuumski zapakirane u originalnu antistatičku ambalažu. To sprječava prodor vlage i statički elektricitet, osiguravajući da su IGCT jedinice vrata spremne za trenutnu puštanje u rad visokog napona.
