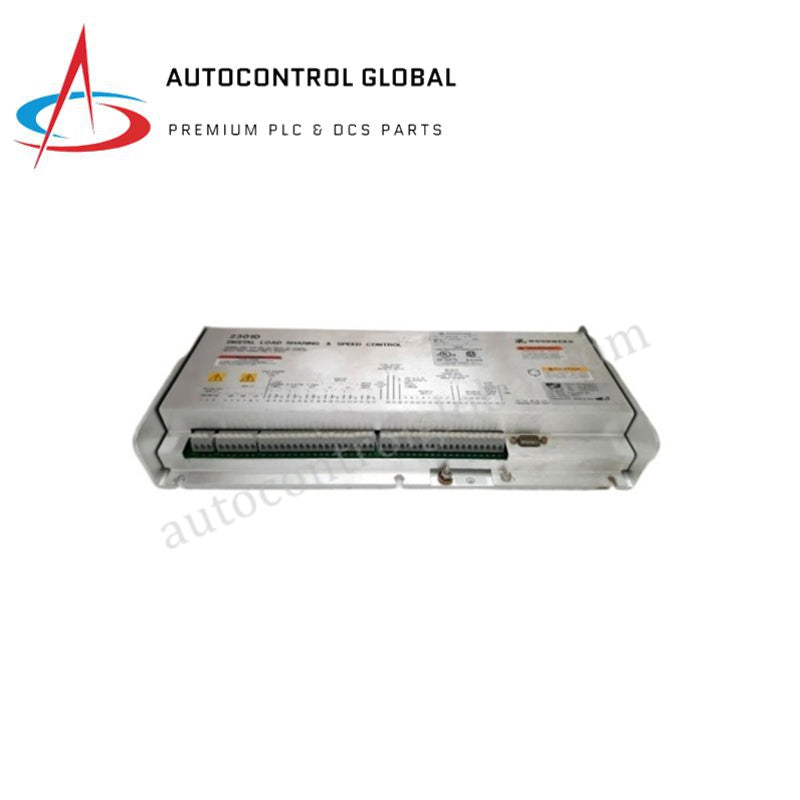

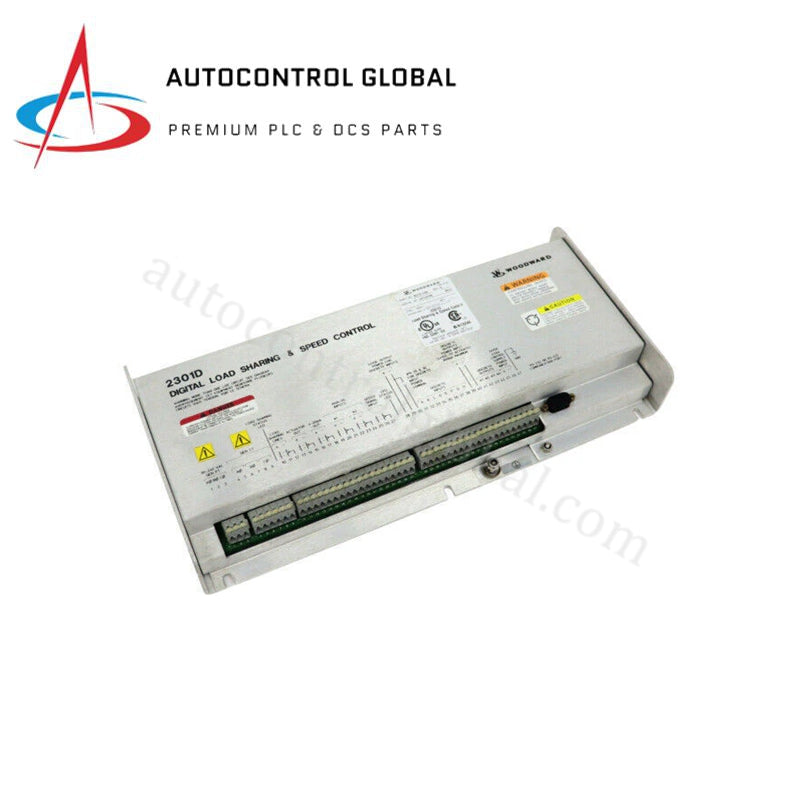

9907-018 Woodward kontrola dijeljenja opterećenja za dizelske i plinske motore（副本）
Manufacturer: Woodward
-
Part Number: 2301D 8273-140
Condition：New with Original Package
Product Type: Elektronički regulatori
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Woodward 9907-018 pripada industrijskom standardu 2301A serije elektroničkih sustava za dijeljenje opterećenja i upravljanje brzinom. Ovaj specifični model pruža "Potpuni autoritet" kontrole, upravljajući brzinom i opterećenjem dizelskih motora, plinskih motora ili turbina na temelju zahtjeva procesa ili udaljenih 4–20 mA / 1–5 Vdc signala. Kao niskonaponska, naprijed djelujuća jedinica, upravlja jednim aktuatorom s rasponom struje od 0–200 mA. Ovu jedinicu nudimo kao 100% potpuno novu i tvornički originalnu, osiguravajući vrhunsku sinkronizaciju i stabilnost frekvencije za paralelni rad generatora u pomorskim, elektroenergetskim i industrijskim pogonskim primjenama.
Tehničke specifikacije
2301A hardver koristi analogne sklopove za brzi odziv i otpornost na softverske smetnje.
| Parametar | Detalji |
| Proizvođač | Woodward, Inc. (SAD) |
| Broj dijela | 9907-018 (Rev. H) |
| Tip kontrole | Naprijed djelujuća |
| Ulazni napon | 20–40 VDC (model niskog napona) |
| Struja aktuatora | 0–200 mA |
| Raspon ulaza brzine | 1.000–10.000 Hz (putem magnetskog senzora) |
| Načini kontrole | Izokroni ili pad (izbor prekidačem) |
| Potrošnja energije | 15 W |
| Radna temperatura | –40 °C do +85 °C |
| Certifikacija | CE odobren, UL priznat |
| Težina | 4,5 kg (9,92 lbs) |
Inženjerske prednosti
-
Visokokvalitetno dijeljenje opterećenja: 9907-018 koordinira više glavnih pogona putem Woodward linija za dijeljenje opterećenja. Osigurava da svaki generator nosi svoj proporcionalni dio ukupnog opterećenja, sprječavajući "borbu" jedinica i održavajući stabilnu frekvenciju sustava.
-
Robusna analogna logika: Korištenjem analognih kontrolnih petlji, ovaj modul pruža trenutačni odgovor na prijelazne promjene opterećenja. Obrada na razini hardvera izvrsna je u okruženjima gdje digitalna latencija može destabilizirati mrežu.
-
Fleksibilni ulazi brzine: Jedinica prima visokofrekventne signale (do 10.000 Hz) s magnetskog senzora (MPU). To omogućuje preciznu regulaciju brzine za širok raspon broja zubaca zamajca motora i turbine.
-
Otpornost na ekstremne uvjete: Širok raspon radne temperature (–40 °C do +85 °C) osigurava pouzdan rad 2301A u negrijanim prostorijama motora ili visokotemperaturnim industrijskim kućištima.
-
Precizno ručno podešavanje: Ugrađeni potenciometri omogućuju podešavanje pojačanja, stabilnosti i postavki niske/nominalne brzine na licu mjesta. To inženjerima omogućuje fino podešavanje odziva regulatora prema specifičnoj inerciji i karakteristikama sustava goriva glavnog pogona.
Često postavljana pitanja
P: Što znači "Naprijed djelujuća" kontrola za 9907-018?
O: U naprijed djelujućoj kontroli, struja aktuatora raste kako raste zahtjev za brzinom. Ako se kontrolni signal izgubi, aktuator se obično vraća u minimalni položaj goriva, pružajući ugrađenu razinu sigurnosti za motor.
P: Mogu li koristiti ovu jedinicu na izvoru napajanja od 110 VAC ili 220 VAC?
O: Ne. 9907-018 je model niskog napona dizajniran posebno za ulaz od 20–40 VDC. Povezivanje na AC mrežu uzrokovat će trenutnu i nepopravljivu štetu hardveru. Za visokotonske primjene morate koristiti odgovarajuću visokotonsku varijantu 2301A.
P: Ima li ovaj model ugrađenu rampu usporavanja?
O: Ne. Za razliku od nekih drugih varijanti 2301A, 9907-018 nema ugrađenu rampu usporavanja. Promjene brzine odvijaju se prema postavkama pojačanja i stabilnosti tijekom procesa podešavanja.
P: Je li magnetski senzor (MPU) potreban za rad?
O: Da. 9907-018 zahtijeva čist frekvencijski ulaz s MPU-a montiranog blizu zamajca za praćenje okretaja motora. Bez ove povratne petlje regulator ne može izvršavati regulaciju brzine niti dijeljenje opterećenja.
