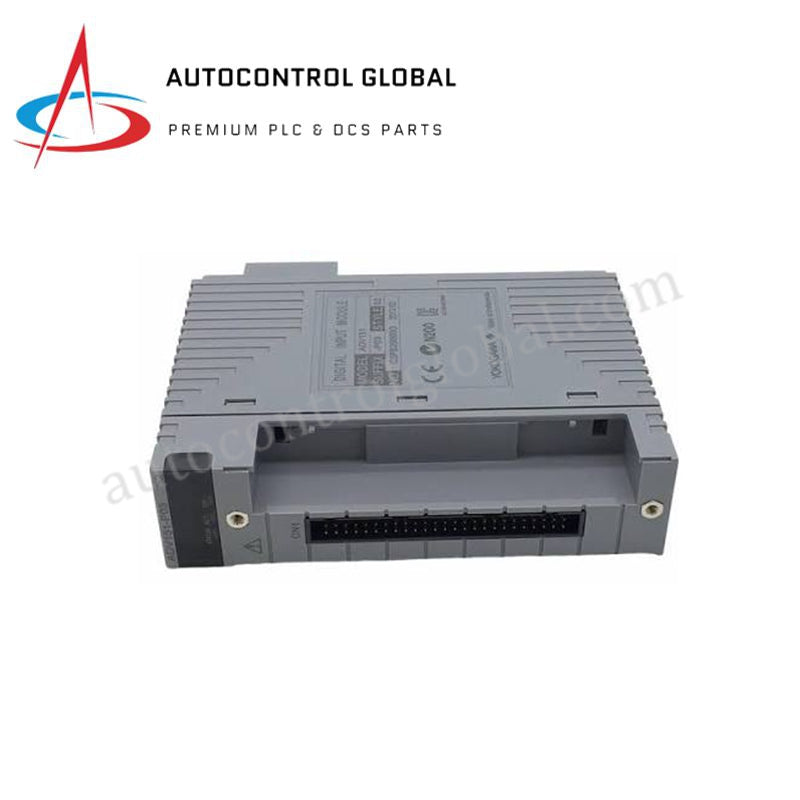

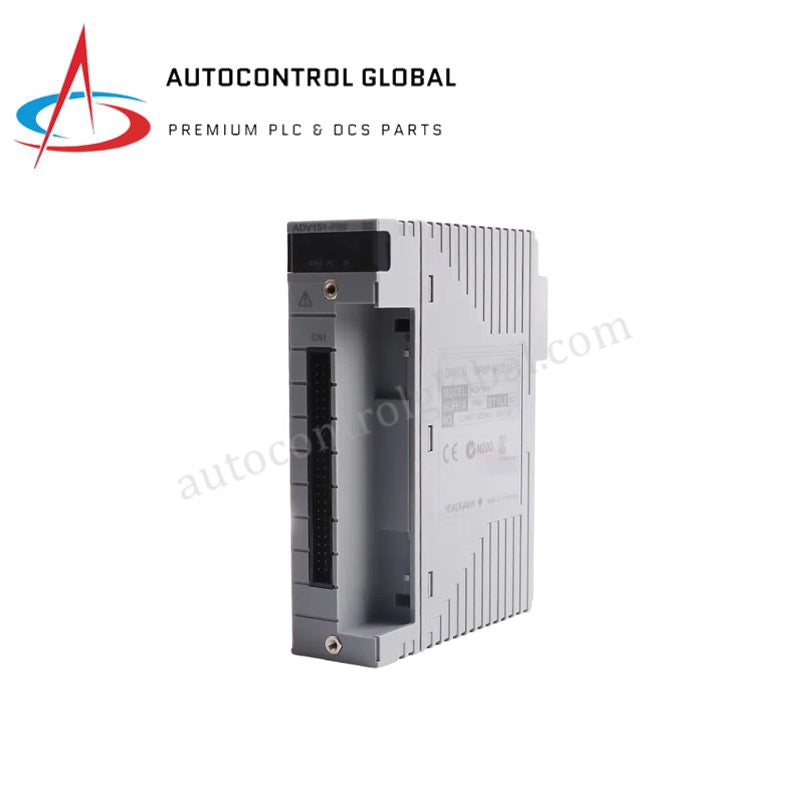

AAR145-S50 Yokogawa CENTUM FIO RTD POT modul
Manufacturer: Yokogawa
-
Part Number: AAR145-S50
Condition：New with Original Package
Product Type: RTD ulazni moduli
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAR145-S50 RTD POT ulazni modul
Konfiguriran za prikupljanje temperature i položaja visoke gustoće u sustavima CENTUM VP, Yokogawa AAR145-S50 (AAR145 RTD/POT ulazni modul) omogućuje izravnu obradu fizičkih signala putem 16 pojedinačno izoliranih terenskih kanala.
Raščlamba sufiksa i matrica modela
Alfanumerički niz sufiksa definira hardversku konfiguraciju i izvedbu zaštite od utjecaja okoline za sklop modula:
- AAR145: Oznaka osnovnog modela koja određuje 16-kanalni izolirani hardverski modul za ulaz RTD-a i potenciometra.
- -S: Standardna hardverska konfiguracija za opće primjene u industrijskom upravljanju.
- 5: Specifikacija bez zaštite od eksplozije, namijenjena ugradnji u upravljačke ormare u neopasnim okruženjima.
- 0: Osnovna izvedba sa standardnim rasporedom priključaka i integracijom sa sistemskim firmverom.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | AAR145-S50 |
| Marka | Yokogawa |
| Podrijetlo | Japan |
| Težina | 1,5 kg (3,3 lbs) |
| Dimenzije | Standardni tlocrt utora FIO kartice |
| Radna temperatura | 0-50 stupnjeva C |
| Potrošnja energije | 350 mA pri 5 VDC |
| Ulazni kanali | 16 ulaza izoliranih kanal od kanala |
| Ulaz RTD signala | Pt100, 3-žični tip (JIS C1604:1997 / IEC 751:1995) |
| Ulaz POT signala | Ukupni otpor potenciometra od 100 oma do 10 kilo-oma |
| Mjerna struja | 1 mA (način rada RTD) |
| Točnost RTD-a | ±150 moma |
| Točnost POT-a | ±0,2% punog raspona |
| Izolacija kanala | 200 VAC tijekom 1 minute između ulaznih kanala |
| Izolacija sustava | 500 VAC tijekom 1 minute između terena i sustava |
| Detekcija prekida | Konfigurabilna opcija UP / DOWN / OFF (vrijeme detekcije približno 60 s) |
| Redundancija | Podržava dvostruko redundantnu konfiguraciju |
Obrada signala za upravljanje procesom
Ovaj modul ima galvansku izolaciju svakog kanala od susjednih kanala, čime sprječava međukanalne petlje uzemljenja duž dugih 3-žilnih petlji ožičenja Pt100 RTD-a i potenciometara. Unutarnji sklopovi za kondicioniranje signala generiraju pobudnu struju od 1 mA za mjerenja RTD-a te omogućuju odabir dijagnostičkih rutina za detekciju prekida (UP, DOWN ili OFF) radi signaliziranja kvarova elemenata unutar 60 sekundi. Osim toga, logika kompenzacije hladnog spoja (CJC) i ulazni otpor od 1 M oma održavaju visoku točnost signala čak i pri promjenjivim okolnim uvjetima na terenu. Digitalna ažuriranja kontinuirano se prenose sabirnicom sustava, što parovima dvostruko redundantnih modula omogućuje održavanje neprekidne povratne informacije o temperaturi i položaju za kritične petlje kontinuiranog upravljanja procesom.
Često postavljana pitanja
P: Mogu li se kanali na istom modulu AAR145-S50 kombinirati između RTD senzora i potenciometara?
O: Da, svaki od 16 kanala može se neovisno konfigurirati za 3-žične Pt100 RTD ulaze ili signale položaja potenciometra putem softverske konfiguracije.
P: Kako modul postupa s prekidom senzorske žice?
O: Ugrađeni sklop za detekciju prekida prepoznaje otvorene senzorske petlje unutar približno 60 sekundi i postavlja procesnu varijablu na određenu visoku (UP) ili nisku (DOWN) sigurnosnu vrijednost.
Smjernice za ugradnju na terenu
Čvrsto umetnite modul u predviđeni utor FIO osnovne ploče i aktivirajte gornji i donji mehanizam za pričvršćivanje dok modul potpuno ne sjedne. Terensko ožičenje spojite odgovarajućim priključnim blokom ili sklopom sučelnog kabela te provjerite da otpor žice ostane ispod 150 oma po vodu kako bi se očuvala točnost mjerenja. Vodiče signala 3-žičnog RTD-a i potenciometra usmjerite dalje od visokonaponskih vodova za napajanje motora kako biste ograničili elektromagnetsko sprezanje šuma. Oklopne vodiče kabela spojite izravno na predviđenu sabirnicu uzemljenja u jednoj točki uzemljenja. Osigurajte da temperatura unutar okolnog ormara ostane u radnom rasponu od 0 do 50 stupnjeva C kako bi se održali navedeni parametri pomaka.
